Az OmegaCAD ELEKTRO Felhasználói kézikönyv kiegészítése |
|
Új fejlesztések, módosítások, javítások a V10.1 verzióban a kiadás óta |
|
|
|
|
|
|
A szerszámosláda Blokk/Csoport-ban a „blokk forgatás” szerszám pótlása A szerszámosláda Blokk/Csoport-ból hiányzott a „blokk forgatás” szerszám, amely a javítással pótlásra került. Lásd:
|
|||||
|
||||
|
|
|
A készülék adatbázisból való választás "Készülék", vagy "Típus" szűrés esetén A készülék adatbázisból való választás során "Készülék", vagy "Típus" szűrés esetén a kurzor a keresési szöveg megadása során mindig elpozícionált. A hiba javítva. Lásd:
|
|||||||
|
||||
|
|
|
A 'bontás/építés' jelölés 'A költségkódok automatikus beállítása' működés módosítása. A készülékek, kábelek és sorkapcsok költségkódjának automatikus beállítása a kiértékelt tervezési állapotnak megfelelően működése módosításra került. A továbbiakban az eredetileg 'Felhasznált berendezés' költségkódú elemek is változatlanok maradnak! Hasonlóan, mint a 'Cserélendő berendezés' kódjai. Lásd:
|
||||||||||||||
|
||||
|
|
|
A készülék törzsadatbázis kezelésénél az "Eldob" - "Rendben" gombok sorrendjének egységesítése Az "Áthelyezés" és "Rendezés" parancsnál is az "Eldob" - "Rendben" sorrendben vannak elhelyezve. Lásd:
|
|||||||
|
||||
|
|
|
Tervjegyzék modul Tervjegyzék készítése Dbf állományba A Tervjegyzék modul Tervjegyzék készítés Dbf formátumban végrehajtás hibájának javítása a "Minden mező" terjedelem esetében. Lásd:
|
|||||||
|
||||
|
|
|
Áramút logikai tervezés - "Készülékrész cseréje" érintett szimbólumok csatlakozó pontjai képének hibája Az áramút logikai tervezés modulban a
Lásd:
|
|||||||
|
||||
|
|
|
A készülék törzsadatbázis doboz felépítés szerkesztés "Új" csatlakozó pont megadása. A doboz felépítés szerkesztésekor az "Új" csatlakozó pont megadásakor a csatlakozó pont kezdeti azonosítója is azonos lesz az belépéskor éppen kijelölt csatlakozó pont azonosítóval. Hasonlóan, mint korábban a csatlakozó ponthoz tartozó magyarázat leírás megadásához. Lásd:
|
|||||||||||
|
||||
|
|
|
Áramút logikai tervezés - "Sorkapocs módosítás területen" funkció kezdeti beállításai Az áramút logikai tervezés modulban a
Lásd:
|
|||||||
|
||||
|
|
|
|
ARM architectúrájú gépekre telepített rendszerek szoftver védelme Az OmegaCAD rendszerek licenc használati jogosultságának ellenőrzését hardveres védelmi kulcs használatával történik. Az ARM architectúrájú gépekre telepített rendszereknél, vagy egyedi körülmények esetén a rendszerek szoftveres licenc használati jogosultság ellenőrzéssel is telepíthetők. A rendszerek szoftveres licenc használati jogosultság ellenőrzése csak abban az esetben használható, és biztosított a működése, ha a telepített számítógépről az www.omegasoft.hu oldal elérhető! |
||
|
||||
|
|
|
Az '1'-es számú mező a kábel kezdő sorszám 1-re értékre való visszaállása A Létesítmények kezelése modulban a tervezésre kijelölt mező váltáskor a rendszer automatikusan végrehajt ellenőrzéseket. Abban az esetben hibázott a rendszer ilyen módon, amikor az érintett létesítményben Mezőcsoportok használata bekapcsolt. A hiba javítva. Lásd:
|
||||
|
||||
|
|
|
|
Készülék típuscsere során a szimbólum helyettesítés szabályozása Az áramútterv tervezése során a
Bár ez a megengedőbb megfeleltetés már az áramköri működés (az azonos keretekhez tartozó szimbólum kép) azonosságát nem biztosítja automatikusan, de bizonyos esetekeben sok felesleges, az ilyen cserék szükségessége estén elvégzendő munkát takarít meg. Azért hogy az ilyen feltételek szerint lehetséges csere végrehajtás előtt a tervező kellően meggyőződhessen arról, hogy az áramkör működése nem változik meg nem kívánt mértékben, a felhasználónak a rendszer teljes ellenőrzési felületet biztosít az eredeti és a cserére kijelölt típusok szimbólum felépítés összevetése funkcióban. Ezen belül lehetőség lesz arra is, hogy az olyan esetekben, amikor egy készülékrésznek a cserére kijelölt készülékben több készülékrész is megfeleltethető, akkor a készülék kijelölt rész átirányítása egy másik készülék részbe funkcióban igény szerint megcseréljük az egyes részeket összerendelését.
Lásd:
|
|||||||||||||||||||
|
||||
|
|
|
A készülékek újra rendezése és sorszámozása a tevlapokon elfoglalt pozíciójuk szerint A
Lásd:
|
||||||||||
|
||||
|
|
|
'Üres', nem megadott funkcióleírások kezelése a sablonba tárolás és betöltés során
Az áramútterv készítése közben a készülékek kapocspont funkcióleírásainak megadása
során a |
|
Lásd:
|
||||||||||
|
||||
|
Az elemek költségkódjának beállítása 'Meglévő'-re A megvalósulási terv készítés során az elemek Költségkódjának beállítása 'Meglévő'-re funkció csoport kiegészítése a szereléshelyek szekrényei és egyéb anyagainak a kölségkódjának 'Meglévő'-re állításával.
Lásd:
|
||||||||||||
|
||||
|
|
|
Tervjegyzékhez csatolt dokumentum tervjegyzékben elfoglalt helyének kijelölése
A tervjegyzékhez kapcsolt külső
Lásd:
|
|||||||
|
||||
|
|
|
|
A 'bontás/építés' jelölés 9. alverzióban kiadott módosítás javítása. A megelőző, 9. változatban végzett jelölés hiány pótlása az áramutas tervlapokon olyan esetekben is megjelölt lapkapcsolatot, amelyet nem kell jelölni. A hiba javítva. Lásd:
|
||||||||||||||
|
||||
|
|
|
|
A Készülék elhelyezése a tervezett listáról... funkcióban a a 'Méretezés' rajzolat megjelenítésének a tárolása.
A Készülék elhelyezése a tervezett listáról... funkcióban a
az elhelyezett elemekhez a továbbiakban tárolásra kerül a 'Méretezés' rajzolatának megjelenítései állapota is.
Így ha a Lásd:
|
||||||||||
|
||||
|
|
|
A 'bontás/építés' jelölés hiányának pótlása.
A jelölés hiányának pótlása az áramutas tervlapokon olyan esetekben amikor két elem közötti kapcsolatot lapkapcsolat valósít meg,
de a két összekapcsolt elemben és az összekapcsolt kapocspontokban sincs változás az összehasonlított tervekben, de maga a kapcsolat új vagy törölt. Lásd:
|
|||||||||||||||||||
|
||||
|
|
|
Anyag és költségvetés listák készítése modul 8. alverzió verzió frissítési hibájának javítása. Lásd:
|
||||
|
||||
|
|
|
|
Azon Minősített szimbólumok használata esetén, amelyeknek nincs egy csatlakozási pontja sem, azoknál a készülékekhez tartozó táblázatok automatikus összeállítása során enek a szimbólumnak a grafikus képet illeszteni fogja a következő szimbólumhoz, pontosabban a következő szimbólumra egy raszter távolsággal [5 mm] rátakar az alábbi minta szerint. |
|
|
|
||||
|
|
|
A Lásd:
|
|||||||||||||||||||
|
||||
|
|
|
A Lásd:
|
||||||||||
|
||||
|
|
|
A előzőekben leírt Több szimbólum kijelölése elhelyezésre funkcióval 0 raszter távolsággal elhelyezett elemek esetében az ellenőrzés során jelenkező ismétlődő hibajelzés megszüntetése Lásd:
|
|||||||
|
||||
|
|
|
A
A a továbbiakban a rendszer folytatja a tervlapok készítését, nem áll le a folyamat a hibajelzés ellenére sem. A terv hibás lehet! Lásd:
|
||||||||||
|
||||
|
|
|
|
Készülékek addatára a készülék típusok doboz felépítés megadás sablon beolvasás
Lásd:
|
|||||||||||
|
||||
|
|
|
A Lásd:
|
||||||||
|
||||
|
|
|
Tervjegyzékhez csatolt dokumentum létesímény könyvtárhoz jelölése
A tervjegyzékhez kapcsolt külső Lásd:
|
|||||||
|
||||
|
|
|
Az áramútterven készülék áthelyezés másik készlékbe forgatás szerint jelenkező hiba javítása.
Az áramútterv Lásd:
|
|||||||||||||
|
||||
|
|
|
Az áramútterv készítése közben jelentkező képernyő szemetelés megszüntetése.
Az áramútterv készítése közben a
Lásd:
|
||||||||||
|
||||
|
|
|
|
A 'bontás/építés' jelölés kiegészítése az változatlan felépítéssel kapcsolódó kapocspontok megjelölésére A 'bontás/építés' jelölés szolgáltatásainak használatában a továbbiakban azok az elemek is megjelölhetők lesznek, amelyek olyan készülékkel állnak kapcsolatban, amelynek a kapocspont azonosítói változatlanok maradnak, de maga a készülék megváltozik. Iyen tipikus eset, ha a készülék névleges adata, típusa változik meg. Ekkor ez a készülék teljes egészében változik, és jelölt lesz. De eddig a vele kapcsolatban álló bekötések nem kerültek megjelölésre. A verzió változatban ezen jelölések is elhelyezésre kerülnek. Amennyiben ezeket a bekötéseket is jelölni szeretnénk, akkor a:
részben az alábbi kapcsolót be kell kapcsolni!
Lásd:
|
||||||||||||||||||||||||||||||||
|
||||
|
|
|
A szerkezet felírat elhelyezése az áramút kábel táblázataiban Az olyan esetekben, amikor a kábel típusának és szerkeszetének felíratai a szokottnál nagyobb helyet foglalnak el, használhatunk az alap beállítástól eltérő elhelyezési módokat az alábbiak szerint:
Lásd:
|
|||||||||||||||||||||
|
||||
|
|
|
A Típus nélküli készülékek használatának kiterjesztése
A rendszerben mindig is lehetőség volt a típus nélküli készülékek használatára.
Mostantól ezeket a készülékeket teljesen egyedivé tehetjük a
Itt a típus nélküli készülék készülék jellemzőit, névleges adatait, szimbólum és, vagy doboz felépítését az alábbi panel segítségével alakíthatjuk ki:
Fontos kiemelni, hogy a
Lásd:
|
||||||||||
|
||||
|
|
|
Készülékek addatára a készülék típusok doboz felépítés megadás kiegészítése
A doboz felépítés megadása során a lehetőség
van arra, hogy a már megadott doboz felépítéseket |
|
Lehetőségünk van arra is, hogy ezeket a készülék doboz felépítés sablonokat táblázatkezelővel módosítsuk, szerkesszük a itt megadott szabályok szerint.
Lásd:
|
|||||||||||
|
||||
|
|
|
Készülékek addatára megadásában a készülék jellemzők megadásának egységesítése
Az adatbeviteli szerkesztő ablak mellett elhelyezett
Hasonlóan tehetjük ezt meg a
Lásd:
|
|||||||
|
||||
|
|
|
Lásd:
|
|||||||||||
|
||||
|
|
|
A létesítmény modulban mező másolás adatbázis egyesítéssel Ha a Mező másolása folyamat végrehajtása során a forrás létesítményből a hiányzó adatbázis elemek átemelését végrehajtjuk, akkor előfordulhatott, hogy az összemásolás során a létesítményi adatbázisban egyes készülék típus listák túltöltődhettek. Ez a hiba a V10 rendszerbe való konvertáláskor azt a jelenséget eredményezi, hogy ennek a típusnak az elemei nem jelennek meg a kiválasztási listán! A hiba javítva. Ennek hibának az utólagos korrigálása az adatbázis kezelésben megoldásra került.
Lásd:
|
|||||||
|
||||
|
|
|
A létesítmény mező listában 'bontás/építés' jelölés Ha a kijelölt létesítmény mező listájában 'bontás/építés' jelölés van, és ezután V9.21 vagy régebbi verziójú létesítményt kerül kijelölésre, 'bontás/építés' jelölés az előző létesítményből megmarad! A hiba javítva. Lásd:
|
||||
|
||||
|
|
|
A készülék táblázatokban a szimbólumok rajzolatainak egymásra takarása Az áramúttervek készülék táblázataiban az egymás után következő szimbólumok képei egymásra takarhatnak még olyan esetekben is, ha a szimbólumok megszerkesztése, a hozzájuk illesztett keretek takarási felületei helyesen vannak kialakítva. Ezt a jelenséget tipikusan okozhatja az összetett készülékek kártya helyeit egyedileg azonosító adatoknak a kapocspont azonosítókkal való összevonása. Ekkor a szokotnál is hosszab felíratok alakulhatnak ki.
A készülék képek készítésének ez a kiegészített módja alkalmazásba került a készülék adatatbázisok készülék típus megadásakor felépítés képeinek megszerkesztésekor, valamint az adatatbázis listák táblázatanak készítésekor is. Ezekben az esetekben nincs lehetlőség az opció mrűködésének kikapcsolására. Lásd:
Lásd még:
|
||||||||||||||||||||||||||||||||||||||||||||
|
||||
|
|
|
A szerelésterv készülék bekötési táblázatokban a szimbólumok rajzolatainak egymásra takarása Az szereléstervek készülék bekötési táblázataiban az egymás után következő szimbólumok képei egymásra takarhatnak még olyan esetekben is, ha a szimbólumok megszerkesztése, a hozzájuk illesztett keretek takarási felületei helyesen vannak kialakítva. Ezt a jelenséget tipikusan okozhatja az összetett készülékek kártya helyeit egyedileg azonosító adatoknak a kapocspont azonosítókkal való összevonása. Ekkor a szokotnál is hosszab felíratok alakulhatnak ki.
A készülék képek készítésének ez a kiegészített módja alkalmazásba került a készülék adatatbázisok készülék típus megadásakor felépítés képeinek megszerkesztésekor, valamint az adatatbázis listák táblázatanak készítésekor is. Ezekben az esetekben nincs lehetlőség az opció mrűködésének kikapcsolására. Lásd:
Lásd még:
|
||||||||||||||||||||||||||||||||||||||||||||
|
||||
|
|
|
Lásd:
|
|||||||
|
||||
|
|
|
Lásd:
|
|||||||
|
||||
|
|
|
|
Egyszerre több szimbólum készülékrész elhelyezése
A
A legördülő listán a -Választható -Kijelölt jelölés után megjelenő sorszám a szimbólum kijelölési sorszámát jelöli. Ennek sorrendjében történik majd az elhelyezés.
Ha azért jelölünk ki elhelyezésre egynél több szimbólumot, hogy azokat egyetlen pozícionálással helyezzük el, és ehhez már mindent beállítottunk a Több szimbólum kijelölése elhelyezésre funkcióban, akkor ennek a bekapcsolásával anélkül használhatjuk a csoportos elhelyezést, hogy be kellene lépnünk az előbbi funkcióba.
A készülékrészek tervlapon történő pozícionálása közben is több lehetőségünk van a megjelenés utólagos módosítására az egér jobb oldali egér gombjának felengedésre előbukkanó lebegő menü segítségével: |
Minta több elem együtt elhelyezésére amikor csak a
'A készülékrészek összejelölése határoló vonallal' opció van bekapcsolva.
Minta több elem együtt elhelyezésére amikor csak a
'Mechanikus működtetés jelölése a részek között' opció van bekapcsolva.
|
Lásd:
|
||||||||||
|
||||
|
|
|
Több doboz kapocspont kijelölés 'CTRL' nyomása nélkül.
A
Mindez úgy megvalósítva, hogy a kapcsoló bekapcsolt állapota esetén továbbra is használható a 'SHIFT' nyomása melleti csoportos kijelölés, az előző kijelöléstől az új kijelöléséig valamennyi kijelölésével. Lásd:
|
||||||||||||
|
||||
|
|
|
Névleges adatok megjelenítése a készülékrész képében A Szimbólum kép megjelenítés beállítása, a Doboz kép megjelenítés beállítása során, ha a készülék elnevezés bekapcsolt állapotában az kerül beállításra, hogy az elnevezés a készülék típusnévvel azonos, akkor további lehetőség, hogy a készülék jellemzők és a névleges adatok is jelenjenek meg a készülékrész képében. Lásd:
|
||||||||||||
|
||||
|
|
|
Saját készülékek szimbólum felépítésének helyettesítése 'Minősített szimbólum'-okkal
Amikor a saját készülék adatbázisunkban végrehajtjuk a
Viszont az olyan esetben, amikor ezt a folyamatot a központi, vagy munkahelyi adatbázisban végezzük el, és ezzel a központi, vagy munkahelyi adatbázissal helyettesítjük egy tervünk létesítmény adatbázisát, akkor magában a készülék adatbázisban a helyettesítési folyamat már elvégzett. Viszont a létesítményben az érintett készülékekben a szimbólum felépítés átalakítása 'minősített szimbólum'-okra az még nem történt meg.
Az ilyen esetekre került átalakításra ez a funkció. Ekkor is érvényes lesz a
Lásd:
|
|||||||
|
||||
|
|
|
Valamennyi azonos típusú készülék cseréje
A
Lásd:
|
|||||||||
|
||||
|
|
|
Tervjegyzékhez csatolt dokumentum kijelölése
A tervjegyzékhez kapcsolt külső Lásd:
|
|||||||
|
||||
|
|
|
A kábelek költségkódjának csoportos módosítása
A tervanyagok V10.1 verzióba történtő konvertálás után a kábeleken végrehajtott csoportos módosítás nem hajtódott végre.
A bontás/építés terv készítés során
a költségkód automatikus beállítása.
A megvalósulási terv készítés esetén
a 'Meglévő' költségkód beállítása,
míg az áramút tervezéskor
a Lásd:
|
|||||||||||||||
|
||||
|
|
|
|
Készülék funkcióleírások tárolása sablonba, majd betöltése sablonból
Az áramútterv készítése közben a készülékek kapocspont funkcióleírásainak megadása
során a |
Lásd:
|
||||||||||||||
|
||||
|
|
|
Doboz készülékek kapocspont helyének kijelölésének új lehetőségei
|
Lásd:
|
||||||||||||||||||||||||||||||||||||||
|
||||
|
|
|
Az elemzés során a lap és mező kapcsolat felíratok frissítés közbeni felesleges hibajelzés megszüntetése A
Több mező együtt elemzése
Lásd:
|
||||||
|
||||
|
|
|
|
Szerelésterv készülékbekötés-táblázat készítés elforgatott szimbólumok megjelenítés javítása
Lásd:
|
|||||||
|
||||
|
|
|
DXF Importálás A DXF Import modul használata során az olyan hibás DXF állomány beolvasási folyamatának javítása, amikor a DXF állomány nincs szabályosan lezárva a szükséges tagokkal. Lásd:
|
||||
|
||||
|
|
|
 |
Szerelésterv sorkapocsbekötés-táblázat készítéshez a 'korábbi állapot' figyelembe vétele
Az a jelenség előfordulhat, hogy egy sorkapocs áramköri bekötés alapján generálunk egy szereléstervet, majd ezt később átalakítva, azaz, az áramköri terven a sorkapocshoz
új bekötéseket helyezünk el, vagy éppen meglévőket törlünk, ést ezt újra elemezve, a szereléstervet generálva, előfordul, hogy a sorkapocsban egy olyan bekötés,
amely az előző és az új változatban is megvan, a szerelésterven mégis a sorkapocsléc másik oldalára kerül. (Készülékoldalról átkerül a kábeloldalra, vagy fordítva). |

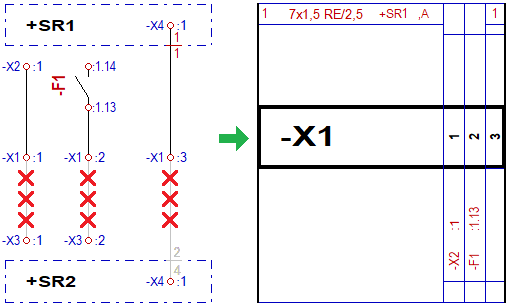

Az áthúzással jelzett kapcsolatokat törölve és a 'korábbi állapothoz igazítás' nélkül generált szerelésterv részlet.
|
Ugyanis a rendszer sorkapocs elemzés során a bekötéseket a legoptimálisabban fogja elhelyezni a sorkapocs készülék vagy a kábelbekötés oldalán. Ha a sorkapocsba nem ugyanannyi bekötés érkezik, akkor a kiosztás más lehet mint egy korábbi állapotban volt. Ha a fenti jelenség nem fogadható el, például egy korábbi szerelési állapot miatt, akkor ennek a korrigáláshoz tárolni kell a korábbi elemzés adatait. Ezért bevezetésre kerül a sorkapocs szerelési tervek generálásokhoz egy új opció, amelyet a 'A bekötések helyének a korábbi állapothoz igazítása' -nak nevezünk. |
Az áthúzással jelzett kapcsolatokat törölve és az új 'korábbi állapothoz igazítás' használatával generált szerelésterv részlet.
|
Ahhoz, hogy ezt a korrekció működni tudjon, az kell, hogy a szerelésterv korábbi generálása során a
Javaslat: Ha a rendszer korábbi változatával készült terv folytatásán dolgozol, és használni akarod ezt a lehetőséget, akkor az áramkörök átalakítása és az elemzések
előtt a szerelésterveket újra kell generálni ezzel a bekapcsolt opcióval! (Ilyen esetben az opció automatikusan bekapcsol!) Erre ezt célszerű használni: A rendszer automatizmusainak a célja, hogy a sorkapocsbekötés kiosztásokat a legcélszerűbben helyezze el. Ezért arra az esetre, amikor egy jól bevált áramköri tervet felhasználva, amely számtalan előző állapotból tartalmazó korrekciót tartalmazhat, de ezt már új szerelésként kerül megvalósításra, minden előzetes kötöttség nélkül, akkor ezek a korábbi állapotok feleslegesek és zavaróak. Ezért ezek az állapotok törölhetők a szerelésterv készítése előtt, vagy az egész tervre vonatkozóan egyszerre a Tervek automatikus kiértékelése mudul Rögzítés funkciójában. Lásd:
|
|||||||||||||||
|
||||
|
|
|
Logikai blokk elhelyezése során a funkció leírás beolvasás hibája vegyes felépítésű készülék esetén
Az
Lásd:
|
|||||||
|
||||
|
|
|
Készülék táblázat generálás során az áramútterv elforgatott szimbólum kép hiba javítása
Az
Lásd:
|
|||||||
|
||||
|
|
|
|
A Kábelek áthelyezés más mezőbe/sorszámba/törésbe... funkció átalakítása.
Lásd:
|
||||||||||||||||||
|
||||
|
|
|
Az áramút keresések kiegésszítése. Valamennyi keresési funkció kiegészítésre került a
Lásd:
|
|||||||||||||||||||||||||||||||
|
||||
|
|
|
Elemzési, generálási folyamat befejezésekor a hangjelzés kikapcsolása.
Lásd:
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||
|
|
|
A kábel valamennyi erének megjelenési tulajdonságának beállítása.
A Kábel módosítása funkcióban az
Lásd:
|
||||||||
|
||||
|
|
|
A mező kijelölés figyelembevételének javítása
Az anyaglista modulban a Lásd:
|
||||||||||||
|
||||
|
|
|
|
A V10.1 rendszer kiadása. |
||
|
|
|
||||||||||||
