Sorkapocs keresése |
|
|
|
|
'Áramútterv logikai tervezés' modul |
|
Elérés: |
Menü: |
E L E K T R O
|
|
Áramút tervezés
|
|
Keresések |
|
Sorkapocs keresése |
| Szerszámos: |
|
|
A parancs segítségével a korábban a tervlapokra felhelyezett és azonosított sorkapcsokra vonatkozó információs listák lehívását és sorkapocs keresését végezhetjük el. További parancsokkal, a prioritással kiosztott, a rögzített sorkapocs, a léchez, rövidzárhoz, sínhez tartozó sorkapocs rajzlapon történő kiemelt megjelenítését tudjuk elvégezni. A keresés parancsok alkalmasak a nagyobb terjedelmű tervben a listán kiválasztott sorkapcsok gyors elérésére valamint a kábel és kábelér kiosztottság gyors áttekintésére. Az aktuálisan érvényes, sorkapocs listákhoz a Tervek automatikus kiértékelése modulban a Sorkapocs elemzés lefuttatása után jutunk. Ha az elemzés elvégzése után módosítottunk a sorkapocs kapcsolatokon, a szerkesztéssel érintett keresési lista nem lesz helyes! A parancs kiadását követően megjelenik a 'Sorkapocs keresése:' párbeszédpanel. A párbeszédpanelen látjuk az áramút terv sorkapocs összefoglaló listáit. A sorkapcsok szereléshelyenként kereshetők. Azt hogy a mely szereléshely sorkapcsait akarjuk látni, azt a párbeszéd panel 'Szereléshely:' csoportban állíthatjuk be.
Másik szereléshelyet a
|
|
A kiválasztott szereléshely sorkapocs lécét, amelyet a sorkapocs listán látni és keresni akarunk, a párbeszéd panel 'Sorkapocs léc:' csoportjában állíthatjuk be.
Azon sorkapocs lécek adataiban, amelyeken az utolsó sorkapocs elemzés óta a sorkapocs módosítás, típus csere a teljes terven, vagy sorkapocs léc áthelyezés a teljes terven funkció adat változást okozott, a darabszám után felkiáltó jelek jelennek meg. Ha az előbbi módosítások valamelyike érinti a sorkapocs lécet, akkor az adatsorában négy karakter jelenik meg.
Ha olyan sorkapocs lécet jelölünk ki, amelyen a legutóbbi elemzés óta egyedi sorkapocs módosítás, csoportos típus csere, vagy csoportos léc csere volt végrehajtva, azt a rendszer a panelen az alábbi formában jelzi számunkra:
Az így megjelenő sorkapocs léc adatai nem egyeznek az áramút terv sorkapocs adataival! Ajánlott az elemzés végrehajtása! |
| Ezeket a módosításokat a következő funkciók végrehajtása okozzák: |
 |
||
 |
||
 |
||
 |
|

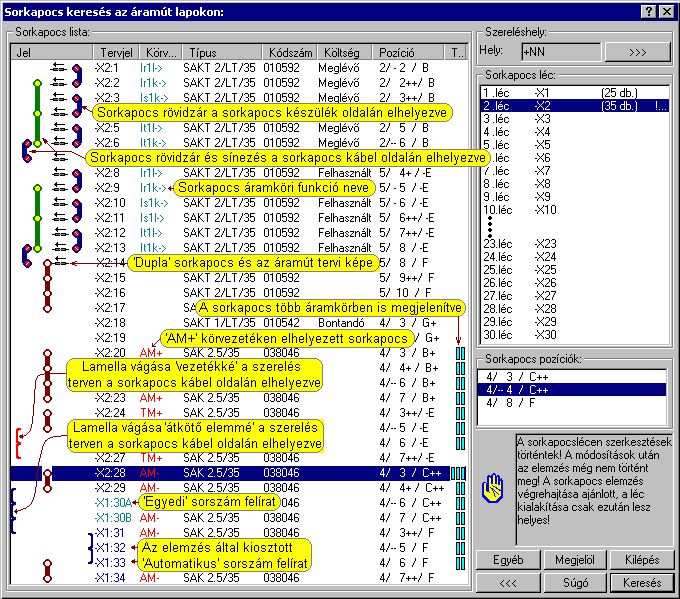

A keresési listát 'úgy olvassuk', mintha a sorkapocs léc függőlegesen lenne szerelve, és a kábel oldal a lista bal oldala, a készülék oldal a sorkapocs lista jobb oldala. Vagy ha a léc vízszintesen szerelt, akkor a listát az óramutató járásával ellentétesen 90 fokot fordítva alul a kábel oldal, felül a készülék oldal látható. A Dupla sorkapcsok jelképes ábrájában csak azért szerepel egy nyíl, hogy a minta példában a sorkapocs állása könnyebben követhető legyen. A sorkapocs listákon látjuk a sorkapocs azonosítóit és jellemzőit. Az A sorkapocs kiválasztását követően a
|
|
A
|
| Sorkapocs jellemzők keresése: |
 |
||
 |
||
 |
||
 |
||
 |
||
 |
||
 |
| Lásd: |
| Sorkapocs elemzés |
| Lásd még: |
 |
|
||||||||||||||||||||
| Kapcsolat/E-mail | Omega-Soft Kft. 1992-2022 Minden jog fenntartva. © |
OmegaSoft WEB Site |
Áramút LOGIKAI tervezés
nyomógombot megnyomva a rendszer a sorkapcsot tartalmazó tervlapot behívja és a
keresett sorkapcsot színnel kiemelve mutatja. Ha a sorkapocs több pozíción is
elhelyezett a terven, akkor a pozíciók közül a 'Sorkapocs pozíciók:'
listában ki kell választanunk azt, amelyiket meg akarunk keresni.
funkció használatával a rendszer a keresett sorkapocsot megjeleníti, de ebben az esetben nem zárja be a funkciót! A keresést tovább folytathatjuk
új sorkapocsok kijelölésével és megjelölésével. A korábbi keresések megjelölései is megmaradnak a tervlapokon. Ha el akarjuk különíteni az egymás utáni kereséseket,
akkor közben használjuk a
gombot.
A funkció használata úgy lehet hasznos, ha a dialógus ablakot a grafikus munkaterülettől eltérő, második képernyőre tudjuk helyezni.
