Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Szereléshely kijelölése

'Áramútterv logikai tervezés' modul

Elérés:

 Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Megadások

Alap szereléshely megadása

Szereléshely terület megadása

Szerszámos:

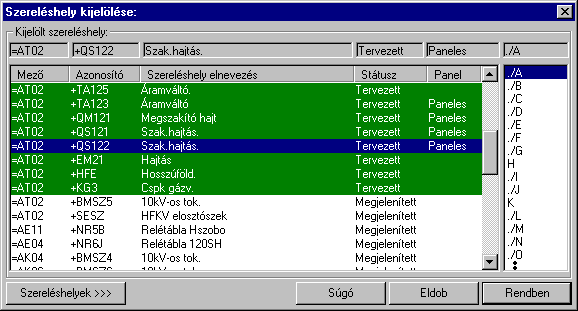

Az áramút terven megadott szereléshelyek közül az alábbi dialógus ablakban jelölhetjük ki a kívánt szereléshelyet.

--->

A fejlécben és a kiemelt sorban a kiválasztott szereléshely adatai vannak. Sorban:

  • - Mező azonosító, melyhez a szereléshely tartozik,
  • - Szereléshely azonosító neve,
  • -.Szereléshely elnevezése,
  • - Tervezett/Megjelenített tulajdonság. (a tervezett alapértelmezett, nem jelenik meg!)
  • - Paneles/Kispaneles tulajdonság.
  • - (ha paneles/kispaneles a szereléshely, akkor a panel lista.

    • A gombbal a Szereléshely lista karbantartása...-ba juthatunk, ahol a művelet közben is elvégezhetjük a szükséges változtatásokat.


    Megnyomásával nem változik a kijelölt szereléshely.

    Nyomógombra kattintva az a kijelölt szereléshely lesz érvényes a következőkben.

    Lásd:

    Szereléshely lista karbantartása...

    Alap szereléshely megadása

    Szereléshely terület megadása

    Szereléshely panel csere...


    Korlátozások/megjegyzések:
