Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Adatbázis elem átemelés

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:


Az átemelési művelet során először ki kell jelölni azt az adatbázist, amelyből a kívánt elemet át akarjuk emelni. A 'Forrás adatbázis' listáról mindig hiányzik az aktuális adatbázis.

A 'Forrás adatbázis' kijelölése után ki kell jelölni a konkrét elemet, melyet át akarunk emelni.

Ha az adatbázis adatszerkezetében még nincs a kijelölt nevű elemünk, akkor az elemet az aktuális csoportba másolja a rendszer. (áramutas szimbólum és készülék esetén a rendszer az átemelés feltételeit vizsgálja, és hiba estén az átemelési műveletet félbeszakítja. Lásd az elem típus leírásoknál!)

Készülék típus kiválasztása átemelésre

Az átemelendő készülék típusát kétféle listázási mód segítségével választhatjuk ki:

'Listázási mód:'

Teljes lita

A teljes listázás esetén a készülék adatbázisról egy „ömlesztett” lista készül. Ekkor a kiválasztó panel az alábbiakra vált:

Készülék szűrés

Bekapcsolt állapotában csak azok az adat sorok jelennek meg, amelyek készülék nevében a szűrésre megadott szöveg részlet megtalálható. Ha nincs szöveg megadva, a szűrés nem működik.

Típus szűrés

Bekapcsolt állapotában csak azok az adat sorok jelennek meg, amelyek típus nevében a szűrésre megadott szöveg részlet megtalálható. Ha nincs szöveg megadva, a szűrés nem működik.

Fa szerkezet szerint

Készülék fa szerkezet szerinti listázás a készülék törzsadatbázis strukturális felépítése szerint történik:

Névleges adat kiválasztása

A típus kiválasztást követően megadhatjuk a készülék névleges adatait is. Egy típushoz a törzsadattárban több névleges adat jellemző tárolható, a megfelelő adatokkal rendelkező típus választását az ablak névleges adatok listájából választva végezhetjük el.

Kiválasztás után az alábbi ellenőrzés kerül elvégzésre:

Ha van az adatbázis adatszerkezetében az átemelésre kijelölt elemmel megegyező nevű elemünk, akkor a következő lehetőségek vannak:

Eldob

- nem hajtjuk végre az átemelést.

Átnevezés

- más néven emeljük be az elemet az adatbázisunkba.

Felülírás

- az adatbázisban meglévő elem tartalmát felülírjuk az átemelt elemmel.

Kiegészítésre került a funkció, amely a továbbiakben ellenőrzi az érintett készülkekhez rendelt jellemzőket. Hiszen ha a jellemzők eltérnek, akkor az átemelt típus névleges adatainak jelentése is megváltozhat.

Vagy, ha a cél helyen még nincs megadva jellemző érték, akkor az is másolásra kerülhet.

Ha az átemelési folyamatban a jellemzők ellenőrzésén túljutottunk, és a jellemzők eltérésekre másolására igen választ adjuk, akkor a készülékhez a jellemzők módosulása bejegyzésre kerül. Függetlenül attól, hogy az átemelendő típus felépítés eltérése miatt a kijelölt készülék típus átemelése mégsem fog megtörténni.

A továbbiakban az átemelésre kijelölt készülék típust leíró áramutas, egyvonalas, majd az elrendezési szimbólumainak összevetése történik meg a forrás és a cél adatbázis szimbólum könyvtárainak összevetésével. Ez az ellenőrzés, és az eredményeinek megmutatása a
A készülék típus átemelés végrehajtás feltételeinek beállítása panelen megadott beállításoktól függ, amely még a végrehajtás folyamata közben is változtatható.

A felépítés ellenőrzés lépései:


Az áramutas szimbólum felépítés ellenőrzése:

A készülék típus átemelés végrahajtásának a feltétele, hogy a készülék típust alkotó áramutas szimbólumok a cél adatbázisban létezzenek, vagy a keret azonosság, vagy a keret hasonlóság alapján helyettesíthetőek legyenek. Ha egyik feltétel sem áll fenn, akkor megengedett legyen az építő elemek átemelése. Így ha kell akkor a keretek átemelése és a szimbólumok átemelése.

Ha Az áramutas szimbólum felépítés megfeleltetés ablak megjelenés beállítása: részben a:
Az ablak mindig megjelenik kapcsoló bekapcsolt, akkor az egyes szimbólumok megfeleltetése, és az átemelés eredménye szemléletesen ellenőrzhető. Ez lehetőséget ad arra is, hogy a név alapján megfeleltetett szimbólumok valós grafikai képét vizuálisan is összevessük.

A készülék típus átemelés végrehajtás feltételeinek beállítása --->

A gomb segítségével az átemelés folyamatában is változtathatjuk a kiválasztás feltételeit a A készülék típus átemelés végrehajtás feltételeinek beállítása ablakban.

Ha ebben a példában megváltoztatjuk a keret kiválasztás feltételeit, akkor az átemelés eredménye is más lehet. A példa 3. szimbólum neve "Váltó". A hozzá rendelt keret neve "VALT". A "VALT" keret vagy nincs a cél adatbázisban, vagy ha van, akkor a keret azonosságnak azon szügséges és elégséges feltételének, hogy a takarási felület és a csatlakozó pontok helyei azonosak legyenek, nem felel meg. A beállítások átemelés feltételeiben a más keret keresése közben viszont csak ez a feltétel van beállítva. Látható, hogy a rendszer talál is keretet, amelynek ez megfelel. A keret neve "Váltó". Ezen feltétel melett az adatbázisunk nem lesz hígítva további kerettel, mert keretet nem kell átemelni, mert az átemelendő szimbólumhoz ez lesz hozzárendelve! Viszont azt is láthatjuk, hogy a készülék ezen szimbóluma ebben az adatbázisban már egy kicsit más lesz. Nem azonos a csatlakozási pont azonosító megjelenése, és eltér a táblálat referencia oldalt megjelenítő adat elhelyezése is. Viszont az is látszik, hogy az adatbázisunkban van egy "Váltó" nevű szimbólumunk, de ennek a kerete nem felel meg az alap feltételeknek. Ezért új szimbólumot kell létrehozni. Ezért lesz az átamelés után egy új "Váltó*" szimbólumunk.
A döntés az adatbázis építés szempontjából a felhasználó kezében van. Ez a keret már az adatbázisunkban van. Jobban kidolgozott-e, megelel-e. Mert ha igen, akkor nem lesz új, talán felesleges keret az adatbázisunkban. Vagy nézzük meg, mit tehetünk.

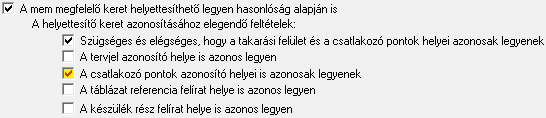

Ha változtatunk a keret helyettesítés feltételein, például így:

Megváltozik az átemelés során az adatbázis felépítése. Új keret jön létre: "VALT*". Ebből már tudjuk, hogy az adatbázisban van ilyen nevű keret, de nem felel meg az alap feltételeknek. Ilyen feltételek mellet új szimbólum és új keret jön létre. A készülék megjelenése teljesen azonos lesz a korábbival.

Ki kell emleni, hogy a fenti készülék átemelése csak akkor hajtható végre, ha a részben az áramutas szimbólumok és keretek átemelése megengedett. De ez még nem elegendő feltétel, mivel vannak már azonos nevű elemek, az átemelés átnevezéssel opciót is meg kell engedni. Hiszen így létrejönnek a '*'-al kiegészített nevek. És felvetődik a kérdés, hogy egy következő, későbbi átemelés során ezek sem lesznek azonosak, akkor mi legyen?

Ha a későbbi átemelés során a '*'-al kiegészített keret nevek sem lesznek azonosak, és az átemelés után a készülék megjelenését teljesen változatlannak akarjuk, akkor a rendszer további átnevezést hajt végre. Azaz '*0- *9', és ezek után, ha már ezek is léteznek, akkor '*A-*Z' név kiegészítést is. Ezek a lehetőségek biztosítják a teljes azonosságot, viszont az elemek elnevezés rendszerében valójában áttekinthetetlenséget hoz létre. Ugyanakkor ennek a feloldására mégsem ajánlott ezen nevek általunk történő átnevezése, mert egy később végrehajtott átemelés során a rendszer a korábbi névből ugyanezen kiegészítési szabályok szerint fogja keresni az esetleges köztes azonosságot. És ha ezt mi közben átnevezzük, akkor ez az előbbi szabályok szerint a rendszer újra le fogja képezni, mert nem találja az átnevezett elemet. El kell dönteni, hogy az átemelést engedélyezzük a rendszernek, vagy magunk gondoskodunk az adatbázisunk építéséről.

Ha az átemelés feltételei nem tejesülnek, akkor az átemelés nem lesz végrehajtható, és nem lesz érvényes az átemelés gomb! Ha viszont a végrehajtás mellett döntünk, akkor a típus átemelése megtörénik a névleges adatokkal együtt. De a típus átemelése előtt még végrehajtódnak a szükséges keret és áramutas szimbólumok átemelése is!

Dönthetünk úgy is, hogy nem hajtjuk végre az átemelést, a gombbal megszakítjuk a folyamatot! Tudjuk, ha a készülék jellemző adatok átírását már jóváhagytuk, akkor azon már túl vagyunk, és az nem vonható már vissza!

Fontos: Ha a készülék felépítése kizárólag csak 'Minősített szimbólum'-ból áll, akkor a felépítés ellenőrzés ablak soha nem jelenik meg! A beállításoktól függetlenül! Jelezve azt, hogy ilyen esetben a megfeleltetés teljes!


Az egyvonalas szimbólum felépítés ellenőrzése:

Amennyiben van a készülék típushoz egyvonalas szimbólum, vagy esetleg több egyvonalas szimbólum is megadva, akkor azoknak az átemelése is megtörténik. Ha valamely egyvonalas szimbólum név alapján nem feleltethető meg, akkor a beállítások szerint lehetőség van annak az átemelésére. Ha ezzel nem élünk, akkor az ilen egyvonalas szimbólumok egyszerűen kimaradnak a felépítésből. Az egyvonalas felépítés teljes, hiánytalan átemelése nem feltétele a típus átemelésnek!

Ha Az egyvonalas szimbólum felépítés megfeleltetés ablak megjelenés beállítása: részben a:
Az ablak mindig megjelenik kapcsoló bekapcsolt, akkor az egyes szimbólumok megfeleltetése, és az átemelés eredménye szemléletesen ellenőrzhető. Ez lehetőséget ad arra is, hogy a név alapján megfeleltetett szimbólumok valós grafikai képét vizuálisan is összevessük.

A gomb segítségével az átemelés folyamatában is változtathatjuk a kiválasztás feltételeit a A készülék típus átemelés végrehajtás feltételeinek beállítása ablakban.

Ha végrehajtás mellett döntünk, akkor a készülék típus egyvonalas felépítés átemelése megtörénik. De az egyvonalas felépítés átemelése előtt még végrehajtódnak az egyvonalas szimbólumok átemelése is, ha az szükséges, és megengedett!

Dönthetünk úgy is, hogy nem hajtjuk végre az egyvonalas felépítés átemelését, az eldob gombbal ebben az esetben csak az egyvonalas felépítés átemelését nem hajtjuk végre. Ezt kihagyja a rendszer, de utána az elrendezés felépítés átemelése, ha meg van adva akkor azt továbbra is elvégezhető!

Fontos: Ha a készülék felépítése kizárólag csak 'Minősített szimbólum'-ból áll, akkor a felépítés ellenőrzés ablak soha nem jelenik meg! A beállításoktól függetlenül! Jelezve azt, hogy ilyen esetben a megfeleltetés teljes!


Az elrendezési szimbólumok képek ellenőrzése:

A készülékekhez tartozó elrendezési képek lehetnek a típushoz, vagy a névleges adathoz rendelt elrendezési szimbólum. Ezeknek a hozzárendelt elrendezési szimbólumoknak a megfeleltése történik ebben a szakaszban. Ha valamely elrendezési szimbólum név alapján nem feleltethető meg, akkor a beállítások szerint lehetőség van annak az átemelésére. Ha ezzel nem élünk, akkor az ezen esetekben az adott készüléknek nem lesz elrendezési képük az átemelés után. Az elrendezési képek teljes, hiánytalan átemelése nem feltétele a típus átemelésnek!
Az elrendezési képek lehetnek közvetlenül a típushoz, vagy a névleges adathoz szerkesztett képek. Ezek természetesen azonosan átmásolódnak az átemelés során.

Ha Az elrendezés szimbólum felépítés megfeleltetés ablak megjelenés beállítása: részben a:
Az ablak mindig megjelenik kapcsoló bekapcsolt, akkor az egyes szimbólumok megfeleltetése, és az átemelés eredménye szemléletesen ellenőrzhető. Ez lehetőséget ad arra is, hogy a név alapján megfeleltetett elrendezési kép valós grafikai képét vizuálisan is összevessük.

A készülék típus átemelés végrehajtás feltételeinek beállítása --->

A gomb segítségével az átemelés folyamatában is változtathatjuk a kiválasztás feltételeit a A készülék típus átemelés végrehajtás feltételeinek beállítása ablakban.

Ha végrehajtás mellett döntünk, akkor a készülék típus és névleges adatok elrendzés képeinek átemelése megtörénik. De az átemelés előtt még végrehajtódnak azon elrendezési képek átemelése is, amelyeket szükséges, és a beállítás szerint megengedett!

Dönthetünk úgy is, hogy nem hajtjuk végre az elrendzés képeinek átemelését, a gombbal ebben az esetben csak az elrendzés képeinek átemelését nem hajtjuk végre. Ezt ekkor kihagyja a rendszer.


Lásd:

A készülék típus átemelés végrehajtás feltételeinek beállítása

Hibajelzések:

Az áramutas szimbólum átemelése akkor lehetséges, ha az adatbázisban már van az átemelendő szimbólumhoz tartozó keret. A keret azonosítása a keretnév alapján történik. A keret felépítés itt nem vizsgált.

Készülék átemelése előtt vizsgálatra kerül, hogy a készülék építőelemei megtalálhatók-e már az adatbázisban. Ha nem, akkor ezeket az elemeket létre kell hozni, vagy szintén át kell emelni. Ha az átemelendő készülékhez tartozó szimbólum nincs az adatbázisban, akkor a következő hibajelzést kapjuk:

Ha az átemelendő készülékhez tartozó szimbólum keret csatlakozási pont számában eltérést talál a rendszer, akkor a következő hibajelzést kapjuk:

Ha az átemelendő készülékhez tartozó szimbólum keret takarási felületében eltérést talál a rendszer, akkor a következő hibajelzést kapjuk: (Az ellenőrzés minden fő forgatási irányban megtörténik, és a hibajelzés tartalmazza a forgatási irányt is!)

Ha az átemelendő készülékhez tartozó szimbólum keret valamely csatlakozási pont pozíciójában eltérést talál a rendszer, akkor a következő hibajelzést kapjuk: (Az ellenőrzés minden fő forgatási irányban megtörténik, és a hibajelzés tartalmazza a forgatási irányt is!)

Ha az átemelendő készülékhez tartozó egyvonalas szimbólum nincs az adatbázisban, akkor a következő hibajelzést kapjuk:

Ha az átemelendő készülékhez tartozó elrendezési szimbólum nincs az adatbázisban, akkor a következő hibajelzést kapjuk:

Ha a készülék átemelése során hibajelzés lépet fel, akkor a rendszer a felépítésbeli eltéréseket az alábbi palettán jelzi vissza. Az elemekhez tartózó feliratok azonosítják a hiba jellegét.

Korlátozások/megjegyzések:
