'ELEKTRO rendszer beállítások' modul

Elérés:

E L E K T R O Elektro beállítások...

'Áramútterv készülék, kábeltáblázat' modul

Elérés:

E L E K T R O Áramút KÉSZÜLÉK táblázat

Készülék/Kábeltáblázat

Készülék és kábeltáblázat generálása...

Ha a Készülék és kábeltáblázat generálása funkcióban 'Az 'Új/Meglévő/Felhasznált/Bontandó/Cserélendő' kábelek jelölése' kapcsoló bekapcsolt állapotú, akkor a kábelek költségvetési kódjának megfelelő információt jeleníthetünk meg a kábel táblázatban.

Azt, hogy a költségvetési kód -Új- -Meglévő- -Felhasznált- -Bontandó- -Cserélendő-, lehetséges állapotok közül melyiket és milyen módon jelölje meg a rendszer a táblázat generálás során, azt ezen a beállító panelen állíthatjuk be. A három költségvetési kód bármelyikét megjelölhetjük kiemeléssel, vagy szöveges megjelöléssel.

Kiemeléshez a rendszerben használható valamilyen kitöltési stílus állítható be. Figyeljünk arra, hogy a teljesen tömör kitöltés a pecsét rajzolat kitöltés alatti részét teljes egészében eltakarja!

Szöveges megjelölés esetén egy általunk is módosítható szöveg jeleníthető meg az egyes költségvetési kód állapotokhoz.

A három költségvetési kód valamelyikét legalább egyféle módon meg kell jelölni. Ha az utolsó megjelölési módot is kikapcsoljuk, akkor az 'Új' elemek szöveges megjelenítését automatikusan bekapcsolja a rendszer. Ha egyetlen állapotot sem akarunk megjelölni, akkor a Készülék és kábeltáblázat generálása funkcióban 'Az 'Új/Meglévő/Felhasznált/Bontandó/Cserélendő' kábelek jelölése'” kapcsolót kapcsoljuk ki!

A beállítást a gomb feliratoknak megfelelően lehet elvégezni

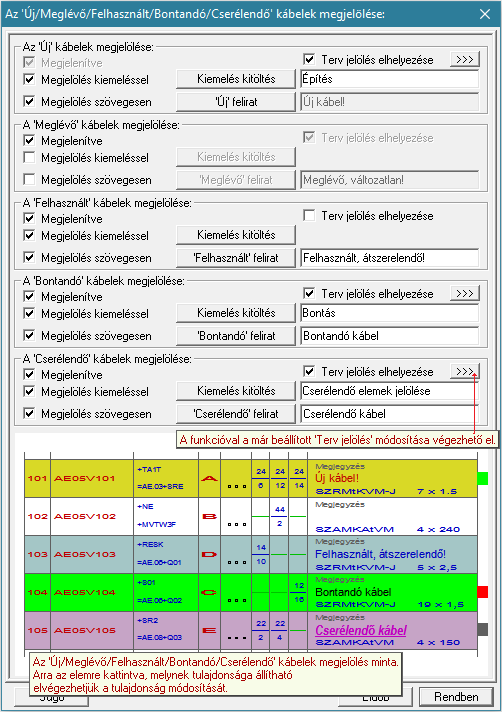

Ha a minta rajzon olyan elemre kattintunk az egérrel, amelynek tulajdonsága ezen a panelon állítható, akkor az elem tulajdonságát módosító panel jelenik meg, ahol megtehetjük a kívánt módosítást.
