Készülékrész áthelyezése másik készülékbe

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások

Egyedi elem Készülék módosítása

Szerszámos:

Nyomógomb:

A funkcióval lehetőségünk van a kijelölt készülékrészt, vagy a kijelöléshez tartozó teljes alkészüléket áthelyezni egy másik készülékbe.

A kijelölt készülékrész áthelyezése másik készülékbe

Ha csak a kijelölt készülékrészt akarjuk áthelyezni másik készülékbe, akkor válasszuk ezt az áthelyezési módot.

Ez az áthelyezési mód azonos a következő módon, két lépésben végrehajtható funkció eredményével:

1.	Az előbbi Készülék módosítása funkcióban a gomb választásával a Készülék azonosítás visszavonás végrehajtása
2.	Majd a Elem azonosítása funkcióban az azonosítatlan elem azonosítása.

E szerint szimbólum rész esetén csak a kijelölt szimbólum kerül át az áthelyezésre kijelölt készülékbe.

Dobozrész kijelölése esetén csak a kijelölt dobozrészben megtalálható doboz kapocspontok kerülnek át az áthelyezésre kijelölt készülékbe. Érvénytelen lehet ez a lehetőség, ha a kijelölt dobozrészben nem csak az alap készülékhez tartozó doboz kapocspontok vannak elhelyezve! Például valamely hozzáfűzött alkészülék kapocspontja is elhelyezésre került a dobozrészben!

A gomb megnyomásával a kiválasztott készülékrész szimból, vagy doboz jellégétől függően a következő funkcióba jutunk:

Szimbólum készülék megadása

A szimbólumrész áthelyezhetőségének alapvető feltétele, hogy az áthelyezésre kiválasztott készülékben kell hogy legyen a szabad szmbólum a szimbólumrészhez tartozó szimbólumból!

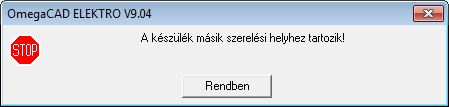

Ha az áthelyezésre kiválasztott készülék már más szereléshelyen elhelyezett, akkor a fenti hibajelzést kapjuk!

Doboz készülék megadása

Ebben az esetben a doboz készülék megadása folyamatban a doboz kapocsrészek kijelölése másképp történik! A kiválasztott készülékben a rendszer valamennyi doboz kapocspontott elhelyezésre kijelöli, amennyiben ez lehetséges. A kapocspont kijelöléseket a rendszer az áthelyezni kívánt kapocspontok azonosítóinak azonossága alapján végzi el! Ha valamely kapocspontnak nem talál a rendszer szabad doboz kapocspontott, akkor a helyett a rendszer kiválasztja ez első még nem használt kapocspontját. Ha a rendszer csak ezzel a kényszerrel tudja kijelölni a kapocspontot, akkor azt a kijelölési listában megjelelöi! Ha a doboz kapocspont listán azonos a sorrendjük akkor [abcd] * jellel, egyébként [-] ! jellel.

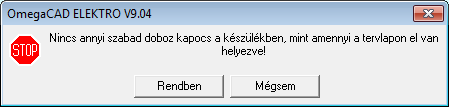

Ha nincs, annyi szabad kapocspont, mint amennyi a terven elhelyezett dobozrészben van, akkor az alábbi hibajelzést kapjuk:

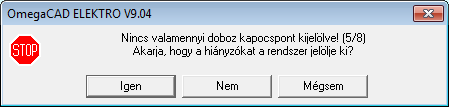

Ezen a kijelölölésen még változtathatunk. Ha végül nem lesz ugyanannyi kapocspont kijelölve, mint amennyi a terven elhelyezett dobozrészben van, akkor az alábbi hibajelzést kapjuk:

Az alap készülék hozzáfűzése egy másik készülékhez

Ha a kijelölt készülék rész az alap készülékhez tartozik, akkor választhatjuk ezt a lehetőséget arra, hogy az egész alap készülékhez tartozó típust egy másik, már meglévő készülékhez hozzáfűzzük, vagy egy másik, új alapkészülékbe helyezzük.

Dobozrész kijelölése esetén valamennyi dobozrész áthelyezésre kerül, amelyben az alapkészülékhez tartozó doboz kapocspontok vannak. Ebből következik, hogy érvénytelen ez a lehetőség akkor, ha az alap készülék kapocspontjait tartalmazó dobozrészekben nem csak az alap készülékhez tartozó doboz kapocspontok vannak elhelyezve! Például valamely hozzáfűzött alkészülék kapocspontja is elhelyezésre került valamely, az alapkészülékhez tartozó dobozrészben!

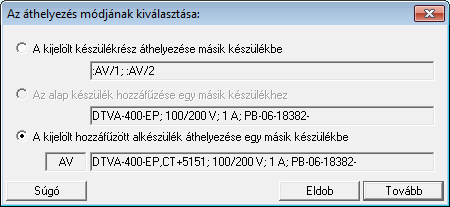

A gomb megnyomásával 'Áthelyezés ebbe a készülékbe:' panelbe jutunk, ahol azt adhatjuk meg, hogy a kijelölt készülékrész melyik másik készülékbe kerüljön át.

A kijelölt hozzáfűzött alkészülék áthelyezése egy másik készülékbe

Ha a kijelölt készülék rész egy készülék alkészülékéhez (hozzáfűzött készülékrész) tartozik, akkor választhatjuk ezt a lehetőséget arra, hogy az egész al készülékhez tartozó típust egy másik, már meglévő készülékhez hozzáfűzzük, vagy egy másik, új alapkészülékbe helyezzük.

Dobozrész kijelölése esetén valamennyi dobozrész áthelyezésre kerül, amelyben a kijelölt alkészülékhez tartozó doboz kapocspontok vannak. Ebből következik, hogy érvénytelen ez a lehetőség akkor, ha a kijelölt alkészülék kapocspontjait tartalmazó dobozrészekben nem csak a kijelölt alkészülékhez tartozó doboz kapocspontok vannak elhelyezve! Például valamely hozzáfűzött másik alkészülék kapocspontja, vagy az alapkészülék kapocspontja is elhelyezésre került valamely, a kijelölt alkészülékhez tartozó dobozrészben!

A gomb megnyomásával 'Áthelyezés ebbe a készülékbe:' panelbe jutunk, ahol azt adhatjuk meg, hogy a kijelölt készülékrész melyik másik készülékbe kerüljön át.

		Az áthelyezendő alkészülék törlődik a hozzáfűzött készülékek közül
		A kijelölt alkészülék valamennyi része áthelyezésre kerül az áthelyezésre kijelölt készülékbe! Ezért ez a készülék már a továbbiakban nincs használatban az összetett készülékben! Ha ezután sem is lesz része ennek a készüléknek, akkor a funkció végrehajtásával törölhetjük is az alkészüléket a hözzáfűzött készülékek listájáról ennek a kapcsolónak a bekapcsolásával!

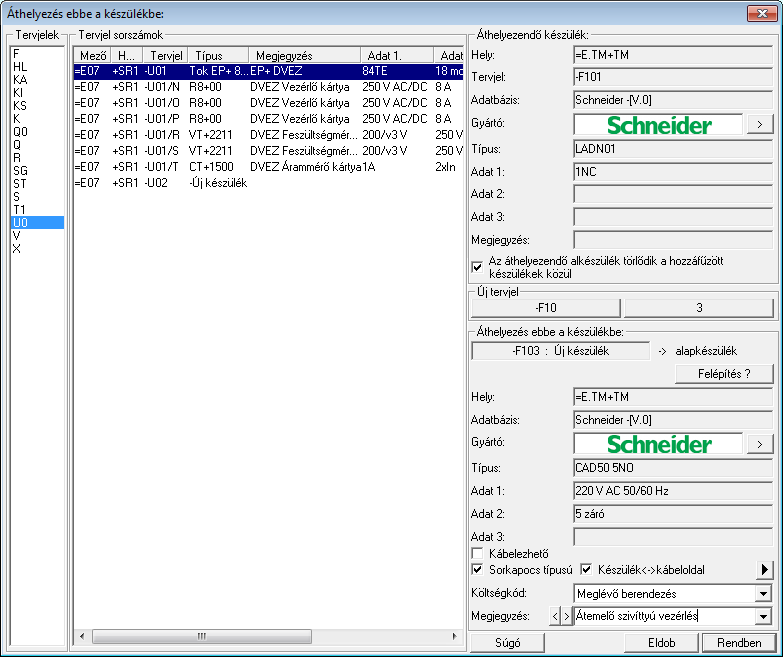

Áthelyezés ebbe a készülékbe:

Függetlenül attól, hogy alap készülék, vagy hozzáfűzött alkészülék áthelyezését végezzük, azt, hogy melyik készülékbe kerüljön a kijelölt rész, ebben az ablakban adjuk meg.

A készülék kijelölés folyamatban csak az új és meglévő készülék megadásában tér el.

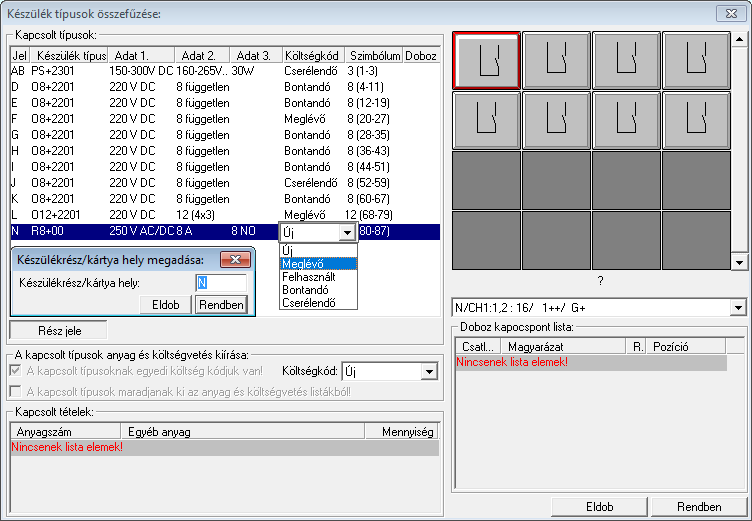

Ha meglévő készülékbe helyezzük az áthelyezendő részt, akkor függetlenül attól, hogy a kiindulás alap vagy alkészülék, az áthelyezett készülékrész mindig hozzáfűzött alkészülébe kerül. A hozzáfűzött készülék típusa azonos lesz az áthelyezett készülék típussal. Az elhelyezési adatokat minden készülékrész megőrzi. Ezen nem lehet változtatni. Ha a kiindulási készülékrész alkészülék volt, akkor megőrizheti készülékrész azonosítóját akkor, ha az már korábban nem szerepel a meglévő készülékben. Az így kialakuló készülék alkészülékeit a funkcióban ellenőrizhetjük.

Itt is lehetőség van a készülékrész azonosítójának megadásra.

Továbbá, ha a meglévő készülékben a A kapcsolt típusoknak egyedi költség kódjuk van! kapcsoló bekapcsolt, akkor lehetőségünk van még az áthelyezett készülékrész egyedi költségkódjának megadására is!

(Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

Az eredeti, meglévő készülék egyébb adatait itt nem módosíthatjuk!

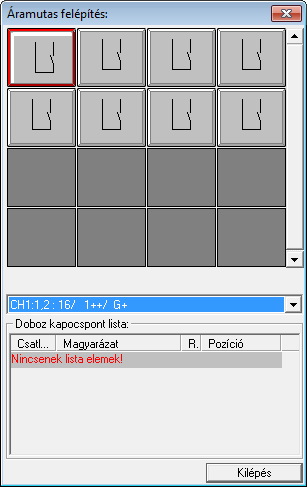

Ha új készülékbe helyezzük az áthelyezendő részt, akkor függetlenül attól, hogy a kiindulás alap vagy alkészülék, az áthelyezett készülékrész mindig alapkészülébe kerül. Az új készülék típusa azonos lesz az áthelyezett készülék típussal. Az elehelyezési adatokat minden készülékrész megőrzi. Ezen nem lehet változtatni. Az így kialakuló készülék felépítését a funkcióban ellenőrizhetjük.

Az Áthelyezés ebbe a készülékbe: funkcióban az új és meglévő készülékek alábbi tulajdonságait tudjuk megadni, vagy módosítani:

Készülék költség kódjának módosítása

Az ablakban módosíthatjuk a készülék költség kódját.
(Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

Készülék rövid funkcióleírás módosítása

A készülék rendeltetésére, funkciójára utaló rövid leírást itt módosíthatjuk ebben az ablakban. (Lásd: Megjegyzés megadása készülékhez)

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Készülék kábelezhetőségének beállítása

Az ablakban ki/be kapcsolhatjuk a készülék kábelezhetőség tulajdonságot.

Lásd: Készülék kábelezhetőség beállítása

Készülék sorkapocs tulajdonság beállítása

Az ablakban ki/be kapcsolhatjuk a készülék sorkapocs tulajdonságot.

Lásd: Készülék sorkapocs tulajdonság beállítása

Készülék<->kábeloldal megfordítva

Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a kapcsoló, amelynek beállításával a szerelésterven a készülék sorkapocsléc bekötési táblázatban a készülék felső oldalát alulra helyezzük át, a kábel oldalra.

Készülék sorkapocsléc beállítása

Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a funkció melynek segítségével megadhatjuk, hogy a sorkapocs típusú készülék melyik lécen, és ott melyik sorkapocs előtt, vagy után legyen elhelyezve.

Lásd: Készülék sorkapocsléc beállítása

A készülék áthelyezés folyamatot nem hajtjuk végre. Visszatérés a Készülék módosítása funkcióba az itt megadott módosítások mentése nélkül.

A készülék áthelyezésének végrehajtása előtt ellenőrzésre kerül, hogy az áthelyezésre kijelölt cél készülékbe a kijelölt készülék áthelyezhető-e?

Ha az áthelyezésre új készülék van kijelölve, akkor az áthelyezés mindig lehetséges.

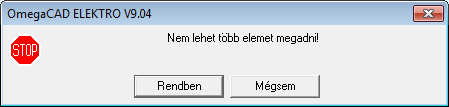

Ha az áthelyezésre meglévő készülék van kijelölve, akkor ellenőrzésre kerül, hogy az új összetett készülék építő elemeinek száma a kapcsolt típusokkal sem lépheti túl a rendszerben megengedett 248 piktogramot, és az 510 darab doboz kapocspontot. Ha az áthelyezésre dobozos felépítésű készülék van kijelölve, akkor a doboz részek száma sem lépheti túl a maximum 248 dobozos részt. Ha ezek közül bármelyik hiba fennáll, az alábbi hibajelzész kapjuk.

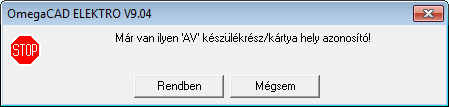

Ha az áthelyezésre meglévő készülék van kijelölve, akkor ellenőrzésre kerül, hogy az új alkészülék készülékrész/kártyahely azonosítója szerepel-e már a meglévő készülékben. Ha igen, akkor az alábbi hibajelzést kapjuk.

		A készülék áthelyezés folyamatot nem hajtjuk végre. Visszatérés a Készülék módosítása funkcióba az itt megadott módosítások mentése nélkül.
		Visszatérünk az Áthelyezés ebbe a készülékbe: funkcióba, és más beállításokkal folytatjuk a munkát.

Ha az áthelyezés végrehajtható, akkor a módosított adatok mentésre kerülnek a tervlapon, és adatai bejegyzésre kerülnek a készülék nyilvántartásba.

Lásd:

		Szimbólum készülék elhelyezése
		Szimbólum készülékrész elhelyezése adattárból
		Doboz készülék elhelyezése
		Készülék módosítása
		Elem azonosítása

Lásd még:

Törzsadatbázisok kezelése

Készülékek adattára

	Korlátozások/megjegyzések:
		A készülék építő elemeinek száma a kapcsolt típusokkal sem lépheti túl a rendszerben megengedett 248 piktogramot, és az 510 darab doboz kapocspontot.
		Az OmegaCAD ELEKTRO rendszer készülék felépítésére vonatkozó korlátait lásd itt!
		A művelet végrehajtása után, az eredetileg módosításra kijelölt készülékben nem marad már felhasznált készülékrész, akkor a készülék törlődik a készülék listáról. Ha készülékhet tartozó tervjel osztályban már nem marad készülék, akkor a tervjel osztály is törlődik!
