Áramútterv logikai tervezés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Potenciáljel keresése

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Keresések Potenciáljel keresése...

Szerszámos:

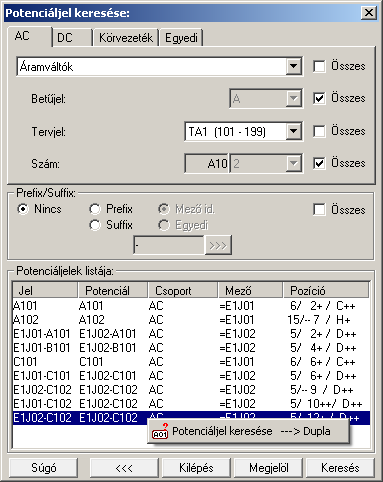

A parancs kiadását követően megjelenik a 'Potenciáljel keresése:' párbeszédpanel.

A keresés ablakban a potenciáljel kiválasztását követően a nyomógombot megnyomva a rendszer a potenciáljelet tartalmazó tervlapot megjeleníti és kiemelve megmutatja. (Lásd: Grafikai megjelenés...).
Ezt a módot használva az ablak a kereséssel együtt bezáródik.

A potenciáljelek keresését elindíthatjuk a 'Potenciáljelek listája' lista keresendő során végzett dupla egér kattintással is.

A funkció használatával a rendszer a keresett potenciáljelet megjeleníti, de ebben az esetben nem zárja be a funkciót! A keresést tovább folytathatjuk új potenciáljelek kijelölésével és megjelölésével. A korábbi keresések megjelölései is megmaradnak a tervlapokon. Ha el akarjuk különíteni az egymás utáni kereséseket, akkor közben használjuk a gombot. A funkció használata úgy lehet hasznos, ha a dialógus ablakot a grafikus munkaterülettől eltérő, második képernyőre tudjuk helyezni.

A gomb megnyomásával megszüntethetjük a korábbi keresések kiemelését a tervlapon.

Lásd:

		Potenciáljelek

Tervezési opciók...

Potenciáljel megjelenítés beállítás...

		Potenciáljel elhelyezése/módosítása
		Potenciáljel módosítása
		Potenciáljel törlése
		Potenciáljel keresése...

Lásd még:

Tervek automatikus kiértékelése

			Mezők közötti kapcsolatok elemzése
			Potenciálok elemzése

Szerelési tervek készítése

		Szerelési tervek generálása
		Terv generálási beállítások

Szerelésterv generálási jellemzők

	Korlátozások/megjegyzések:
		A tervlapon megjelenített keresési kiemelések mindaddig megmaradnak, míg valamilyen más funkciót el nem indítunk. (Az ablakozás, másik tervlap betöltése nem törlik a kiemeléseket! De bármely keresési funkció újra indítása igen!)
		Ha azt szeretnék, hogy egy újabb keresés ne törölje a megelőző keresések kiemeléseit, akkor a következő keresési művelet indítása közben tartsuk nyomva a Shift, Ctrl, vagy Space gombok valamelyikét!
		A dialógus ablak átméretezhető. Az átméretezett értékeket a rendszer megőrzi!
		A címsorban az egér jobb oldali gombjának lenyomásával a felugró menüben a 'Eredeti méret és helyzet visszaállítása' menüpont választásával a dialógus ablak eredeti helyzete és mérete visszaállítható.
		A dialógus ablak megőrzi pozízióját. Újbóli használatakor az előzőleg használt pozícióban fog megjelenni.
