A funkció segítségével potenciáljelet törölhetünk
a tervlapról.

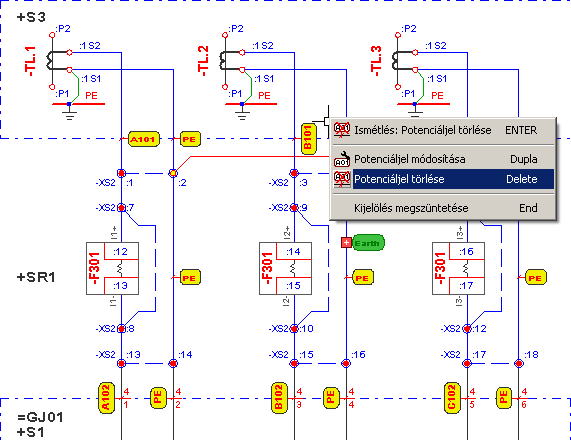

A törlési funkció elindítása után a rendszer pont
beviteli módba kerül. Megjelenik a kereső kurzor és az üzenet ablakban a
következő látható:
|
Elem kijelölése törlésre: [ESC=Kilépés!]
|
A törlés közben a
pont bevitel szabályai érvényesek. A pont megadása közben a lenyomott
jobb oldali egérgomb felengedésre megjelenő lebegő menüben
megjelenő funkciókat használhatjuk a pont igazítási módok változtatására,
a funkció befejezésére. A törlési folyamatot a
billentyűzet ESC gombjának megnyomásával is tudjuk
megszakítani. Megszakítható a művelet egy másik funkció elindításával is.
Ha a kijelölés során potenciáljelet
azonosítottunk, és a megerősítési kérdés a
tervezési opciók funkcióban nincs kikapcsolva, a törlés csak akkor
hajtódik végre, ha itt a szándékunkat
válasszal megerősítjük.
|
|
A törlés csak akkor hajtódik végre, ha itt a
szándékunkat ennek a gombnak a megnyomásával megerősítjük.
|
|
|
A törlést végrehajtását nem hajtjuk végre. A
rendszer a logikai elem törlése funkcióban marad.
|
|
|
Ha ezzel a gombbal lépünk ki, akkor a törlés
végrehajtása nélkül lépünk ki a logikai elem törlése funkcióból.
|
Ha a kijelölés során nem sikerül potenciáljelet
azonosítottunk, és a 'hiba figyelmeztető ablak megjelenik' a
tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet
jelenik meg:
|
|
A gomb megnyomásával folytathatjuk a
potenciáljelek törlését, a funkcióban maradunk.
|
|
|
Ha ezzel a gombbal lépünk ki, akkor
befejeződik a potenciáljel törlése funkció.
|
|
