'ELEKTRO rendszer beállítások' modul

Elérés:

E L E K T R O Elektro beállítások...

'Áramútterv készülék, kábeltáblázat' modul

Elérés:

E L E K T R O Áramút KÉSZÜLÉK táblázat

Készülék/Kábeltáblázat

Készülék és kábeltáblázat generálása...

A rendszerben a készülékekhez három állapotú költségvetési kódot rendelhetünk.

Ha a Készülék és kábeltáblázat generálása funkcióban 'Az 'Új/Meglévő/Felhasznált/Bontandó/Cserélendő' készülék jelölése' kapcsoló bekapcsolt állapotú, akkor a készülékek költségvetési kódjának megfelelő információt jeleníthetünk meg a készülék táblázatban.

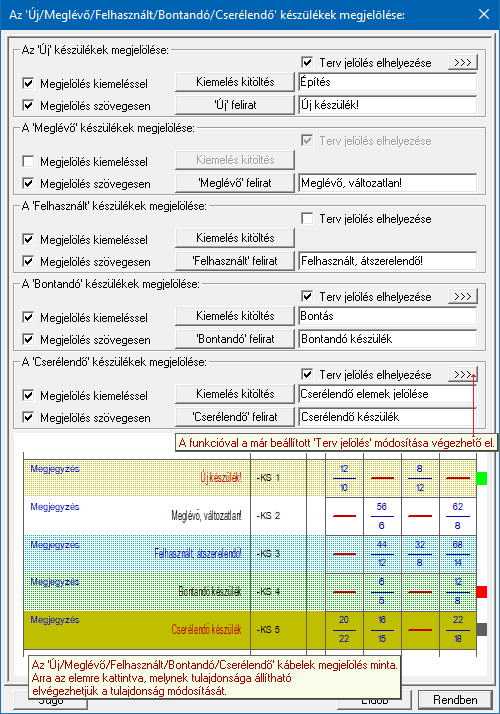

Azt, hogy a költségvetési kód -Új- -Meglévő- -Felhasznált- Bontandó- -Cserélendő-, lehetséges állapotok közül melyiket és milyen módon jelölje meg a rendszer a táblázat generálás során, azt ezen a beállító panelen állíthatjuk be. A három költségvetési kód bármelyikét megjelölhetjük kiemeléssel, vagy szöveges megjelöléssel.

Kiemeléshez a rendszerben használható valamilyen kitöltési stílus állítható be. Figyeljünk arra, hogy a teljesen tömör kitöltés a pecsét rajzolat kitöltés alatti részét teljes egészében eltakarja!

Szöveges megjelölés esetén egy általunk is módosítható szöveg jeleníthető meg az egyes költségvetési kód állapotokhoz.

Az öt költségvetési kód valamelyikét legalább egyféle módon meg kell jelölni. Ha az utolsó megjelölési módot is kikapcsoljuk, akkor az 'Új' elemek szöveges megjelenítését automatikusan bekapcsolja a rendszer. Ha egyetlen állapotot sem akarunk megjelölni, akkor a Készülék és kábeltáblázat generálása funkcióban 'Az 'Új/Meglévő/Felhasznált/Bontandó/Cserélendő' készülék jelölése” kapcsolót kapcsoljuk ki!

A beállítást a gomb feliratoknak megfelelően lehet elvégezni

Ha a minta rajzon olyan elemre kattintunk az egérrel, amelynek tulajdonsága ezen a panelon állítható, akkor az elem tulajdonságát módosító panel jelenik meg, ahol megtehetjük a kívánt módosítást.

A költségkódhoz kiválasztott 'Terv jelölés' elhelyezése a tervlapon

Ha a költségkód megjelölése kiemeléssel opció bekapcsolt, és az elhelyezése érvényes, akkor a
Terv jelölés elhelyezése kapcsoló bekapcsolásával a tervlapon a kiválasztással beállított 'Terv jelölés jel' elhelyezése is megtörténik a Jelölt tervek készítése szabályai szerint.

Az Terv jelölés elhelyezése kapcsoló csak akkor kapcsolható be, ha a Jelölt tervek készítése kapcsoló bekapcsolt állapotú.

A már korábban kiválasztott tervjelölési módot ezzel a gombbal változtathatjuk meg.

Abban az esetben, ha a Terv jelölés elhelyezése kapcsoló érvényes, és szeretnénk bekapcsolni, de a Jelölt tervek készítése kapcsoló nincs bekapcsolva, akkor az alábbi hibaüzenet jelenik meg.

Abban az esetben, ha a Terv jelölés elhelyezése kapcsoló érvényes, és bekapcsolt állapotú, és a Jelölt tervek készítése kapcsoló is bekapcsolt, de a költségkód jelölésére korábban már kijelölt jelölést a terv jelölési listáról már eltávolították, akkor a terv jelölés kiválasztott elemének visszajelző ablakában pirossal az alábbi hibaüzenet jelenik meg:

<Nincs ilyen terv jelölés!!!>

Természetesen ekkor a költségkód terv megjelölése a bekapcsolt állapotának ellenére sem történik meg.

A terv jelölések használatának beállítása és jelölés listák tulajdonságai a létesítményben mezőkként egyedileg tárolódnak! Így ehhez illeszkedve A költségkódhoz kiválasztott 'Terv jelölés' kijelölések is mezőkként adandók meg is tárolódnak!

Abban az esetben, ha a Terv jelölés elhelyezése kapcsoló érvényes, és bekapcsolt állapotú, és a terv jelölés elhelyezése is lehetséges, akkor a minta rajzon a költségkód rajzolatának jobb oldalán a kijelölt terv jelölés aláfestésének színével azonos színű téglalap jelenik meg!

A terv jelölés során a grafikus rajzolat a korábban beállítottak szerint kerül elhelyezésre. A terv jelölés elhelyezése a költségkód megjelölése kiemeléssel opcióval van összekötve, és így csak ez az kiemelés (kitöltés) elem kerül a rajzolatra, hozzácsatolva a kiválasztott tervjelölés tulajdonsággal. De maga a tervjelölés a hozzá beállított opciókkal, mint például a lehetséges körvonal rajzolat már nem. Az így elkészített tervlap megjelenése semmiben nem lesz más, mint a terv jelölés előtti állapotban.

De így is, ha a jelölést használjuk, akkor a megjelölt tervlapokon keresztül a terv jelölés minden lehetőségét kihasználhatjuk.

Vagy mint a nyomtatás során a használata során is.
