'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Sorkapocs léc tervezés...

Ha a Sorkapocs elemzés nincs elvégezve, akkor a funkció végrehajtása figyelmeztető hibajelzést ad és nem hajtható végre!

A funkció a szereléshelyen elhelyezett sorkapocs lécek fizikai kialakítására, illetve a sorkapocs léc egyéb tartozékainak kezelésére szolgál.

Ha a funkció indítása előtt a szereléshelyen már volt elhelyezve sorkapocs léc körvonalrajz, akkor azt a rendszer a tervrajról azonosítja, feljegyzi pozícióját, és megjegyzi az elhelyezéskor beállított megjelenítési tulajdonságait.

Ha a funkció indítása előtt a szereléshelyen már korábban el volt készítve a sorkapocs léc elrendezési kialakítása a funkcióban, akkor a rendszer ellenőrzi, hogy a jelenleg érvényes áramút terv a Sorkapocs elemzés állapotnak megfelelő-e a sorkapocs léc elrendezési kialakítása. Azaz a megfelelő sorkapocs és sorkapocs típusú készülék pozícióban azonos típusú elemek találhatóak-e? A sorkapocs elemeknek azonosak-e az áramköri tulajdonságai: rövidzárás, sínezés és lamellás áthidalás. Ha ezekben eltérés mutatkozik, akkor a rendszer a következő hibajelzést küldi:

Ha a korábbi állapotban sorkapocs tervjel, sorkapocs kezdő sorszám, készülék tervjel eltérést talál a rendszer, akkor ezt automatikusan korrigálja a sorkapocs elrendezési listán. De a tervlapon elhelyezett sorkapocs körvonal rajzok aktuális frissítését ebben az esetben a felhasználónak kell el végezni az beállítás:

Minden elhelyezett sorkapocs léc frissítése! Minden új sorkapocs léc elhelyezése!

vagy a:

Minden a tervlapokon már korábban elhelyezett sorkapocs léc frissítése!

opciójával!

A megjelenő panel 'Sorkapocs léc/rész kijelölés:' részében választhatjuk ki a kívánt sorkapocs lécet, amelyen az elhelyezett és a tartalék sorkapcsok darabszáma, és ha van készülék a sorkapocs lécen, erre utaló jelölés látható. A léc alatti ablakban az aktuális léc darabjai láthatók abban az esetben, ha a felhasználó a lécet nem egy darabban, hanem több részletben kívánja elhelyezni (lásd: Sorkapocs léc vágása)

A sorkapocs léc kialakítására a funkcióval van lehetőségünk.

Abban az esetben, ha a létesítmény sorkapocs adatbázisa a „Gyártói” sorkapocs tulajdonságokkal feltöltött, és alkalmas a sorkapocs léc automatizált tervezésének végrehajtására a nyomógomb automatikusan a formára vált és ezen keresztül eljuthatunk a 'Gyártói' Sorkapocs tervezés modulba.

A forma helyett annak a gyártónak az ikonja jelenik meg, amelyik gyártónak a sorkapcsaiból a legtöbb van a szereléshelyen. Így a , a vagy a ikonja jelenik meg.

A gomb a A léc készítés/frissítés végrehajtási módja részben történő beállításnak megfelelően más-más módon működik. Az aktuális működési módról a gomb fölött elidőző kurzor esetén a rendszer tájékoztatást ad a következő formában:

A A 'X1:1 <-> X1:106' léc képe: ablakban a kiválasztott léc résznek a beállított paramétereknek elérhető minta rajzolata látható.

Az így elkészített sorkapocs léc kiegészítések, mint sorkapocs választólap, véglap, léc darabolás automatikusan megjelenítésre kerül a Szerelési tervek generálásakor.

A sorkapocs léc képének a kialakításához az alábbi fülek mögötti beállításokat végezhetjük el!

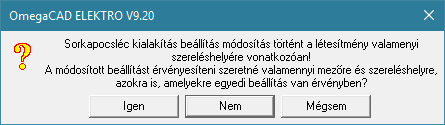

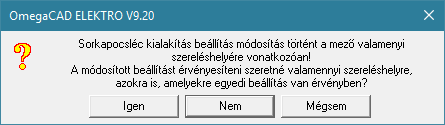

Ha a funkciójában a beállított érvényességi hatókör 'A teljes létesítményre!', vagy a 'Az aktuális mezőre!', akkor ezen beállítások érvényesítésése azon szereléshelyekre is, amelyekre már korábban egyedi beállítások történtek, csak az alábbi megerősítési kérdés után hajtódik végre. Ez természetesen csak akkor, ha a funkcióból a gombbal lépünk ki. És ez is csak akkor, amikor a funkcióból is a gombbal befejezzük a szereléshely sorkapocsléc kialakítását.

válasz esetén a beállítások csak azokra a mezőkre lesznek érvényesek, és szereléshelyekre lesznek érvényesek, amelyekre nem történt egyedi beállítás. A válasz esetén végrehajtódik a művelet valamennyi mező valamennyi szereléshelyére, amelyre egyedi beállítás volt érvényben korábban.

Hasonlóan történik arra az esetre, ha a beállítás módosítása 'Az aktuális mezőre!' történik.

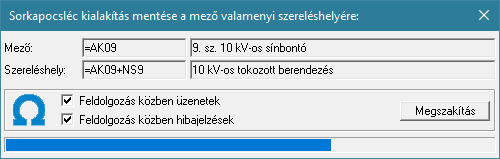

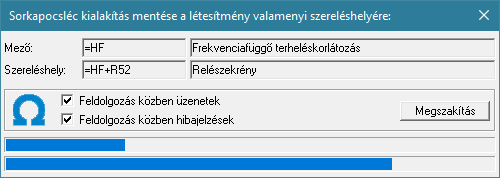

Mindkét esetben, a válasz esetén a módosított beállítások tárolása nem történik meg.
