'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Sorkapocs léc tervezés...

A sorkapocs léc kialakítása során a 'Gyártói' sorkapocs tervező modul automatikus ellenőrzési /auditálás/ funkciója elvégez minden ellenőrzést arra vonatkozóan, hogy a kiválasztott sorkapocs az áramköri funkciójának megfelel-e. Ellenőrzi a hossz bontás, rövidzárás és áthidalás lehetőségét. Továbbá a funkció 'felöltözteti' a sorkapocs lécet. Azaz kiválasztja a sorkapocs léchez használható tartósín típusát, végbakot, elhelyezi a szükséges válaszlapokat, és kiválasztja a sorkapocshoz használható rövidzárak, sínek, lamellák kialakításához szükséges tartozék elemeket. /Kallantyú, hüvely, csavar ... stb./ Az automatikus működés előre beállítható, paraméterezhető. Ezen túlmenően az interaktív felületen egyedi beállításokat tehetünk. A funkciót az OmegaCAD ELEKTRO rendszerben a következő felületen érhetjük el:

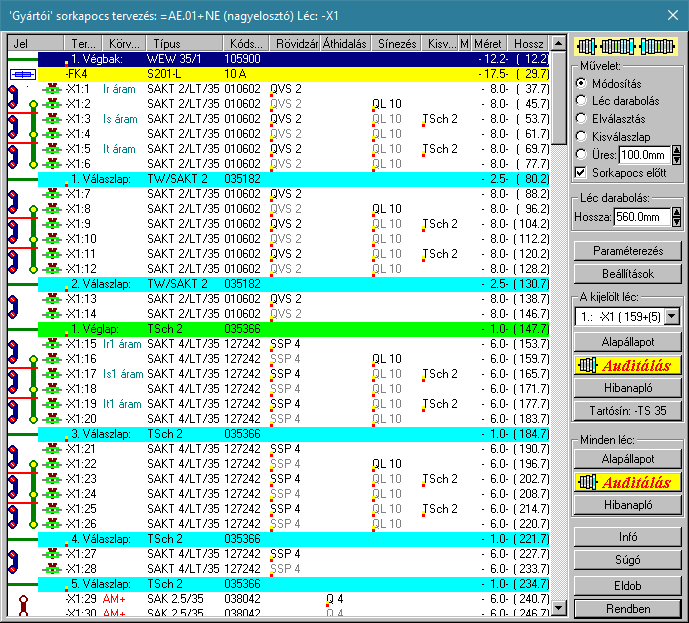

A 'Gyártói' sorkapocs tervező modul az OmegaCAD ELEKTRO Elrendezési (diszpozíciós) tervek készítése: Sorkapocs léc tervezés funkciójában akkor érhető el, ha a létesítményi adatbázis sorkapocs adatbázisa tartalmazza a 'Gyártói' sorkapocs tervezéshez szükséges adatokat. Ebben az esetben a kialakítását indító gomb -ra vált. Azaz e forma helyett annak a gyártónak az ikonja jelenik meg, amelyik gyártónak a sorkapcsaiból a legtöbb van a kijelölt szereléshelyen. Így a , a vagy a ikonja jelenik meg. A gomb megnyomásával megnyílik a 'Gyártói' sorkapocs tervező alábbi kezelő panelje:

A kezelő panelen az Elrendezési (diszpozíciós) tervek készítése: Szereléshely kijelölése modulban beállított szereléshely kijelölt sorkapocs léc adatai láthatóak.

A 'A kijelölt léc:' csoportban a legördülő ablakban beállíthatjuk azt a sorkapocs lécet, amelyen a műveleteket végre akarjuk hajtani. A továbbiakban a munkaterületen ezen sorkapocs léc elemei láthatóak.

A sorkapocs léc kijelölése után a gomb megváltozik annak a gyártónak az ikonjára, amelyik gyártónak a sorkapcsaiból a legtöbb van a kijelölt sorkapocslécen. Így a , a vagy a ikonja jelenik meg. Ezek után a kijelölt sorkapocsléc auditálása is e gyártó szerint történik!

A sorkapocs léc kialakítása a következő funkció csoportok segítségével végezhetjük:

- Kurzor művelet

A sorkapocs léc egyedi kialakítás kurzor művelet kijelölése.

- Léc darabolás beállítás

A sorkapocs léc részek maximális hosszának beállítása.

- Paraméterezés

Az 'Auditálási' művelet automatikus működésének módjainak a beállításainak elvégzésen.

- Beállítások

A kezelő panel működésének és megjelenésének felhasználói beállításainak elvégzése.

- A kijelölt léc

A kijelölt sorkapocs lécre vonatkozó műveletek elvégzése.

- Minden léc

A szereléshely minden sorkapocs lécére vonatkozó művelet elvégzése.

- Léc elemek módosítása

Egyedi módosítások végrehajtása a sorkapocs léc elemein.

- Sorkapocs tulajdonságok megtekintése

- Készülék tulajdonságok megtekintése

- Rövidzáró elem módosítása

- Áthidaló elem módosítása

- Sín elem módosítása

- Kis válaszlap elem módosítása

- Válaszlap elem módosítása

- Véglap elem módosítása

- Végbak elem módosítása

- Sorkapocs modul módosítása

- Üres sorkapocs léc rész módosítása

- Léc alapállapota

- Léc ellenőrzése

- Léc ellenőrzési napló
