Ezen funkciók a sorkapocs tervező panelon a
következő két beállítás szerint hozhatók működésbe.
| I. |
- Kurzor
művelet
|
Panelen a  Módosítás
opció van kijelölve és a sorkapocs léc elemére egérrel kattintunk.
|
| II. |
- Beállítások
|
Panelen a  'A
sorkapocs tartozék kezelő panel automatikusan működik!' opció
be van kapcsolva és az itt beállított idő lejárt az egér mozdulatlan
állapotában.
|
A sorkapocs léc elemeit a műveletek
szempontjából itt két részre bontjuk.
| A |
Az első csoport, amelyeknek a tulajdonságait
itt ezen a sorkapocs tervező panelen nem lehet
megváltoztatni! Ezen elemeknek csak a tulajdonságainak ellenőrzését
végezhetjük el. Ezek a sorkapocs és a készülék tulajdonságok megtekintése.
|

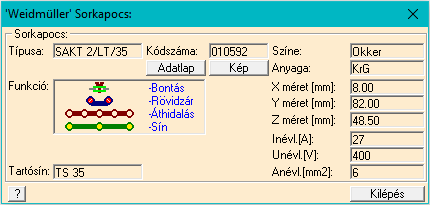

Sorkapocs tulajdonságok megtekintése
|
A funkció eléréshez a sorkapocs léc lista alábbi
oszlopaira kell az egérrel kattintani: 'Jel, Hiba, Tervjel, Típus,
Kódszám, ...., Méret, Hossz'
Attól fűggően, hogy a sorkapocsl mely gyártó terméke, a sorkpocs
adatok a következőképpen ellenőrzhetők, és kezelhető:
Weidmüller

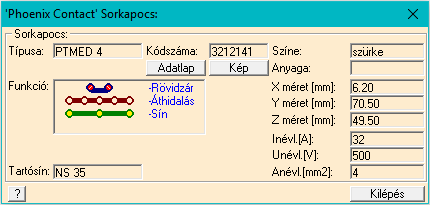

Phoenix Contact

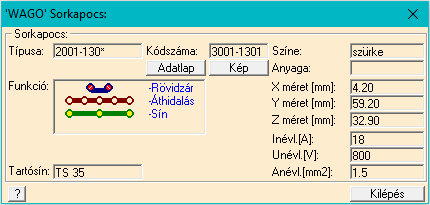

Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Továbbá megtekinthetők még a:
Költség és egyéb adatai
 Sorkapocs képe, ha van az adatbázisban.
A tulajdonságok ebben a funkcióban nem
módosíthatóak.
|

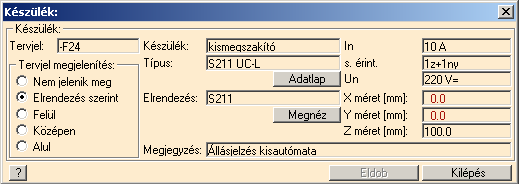

Készülék tulajdonságok megtekintése
|
A funkció eléréshez a sorkapocs léc lista alábbi
oszlopaira kell az egérrel kattintani: 'Jel, Hiba, Tervjel, Típus,
Kódszám, ...., Méret, Hossz'
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Továbbá megtekinthetők még a:
Költség és egyéb adatai
 Készülék elrendezési szimbóluma, ha van.
A készülék tulajdonságok ebben a funkcióban
nem módosíthatóak, de a sorkapocs léc körvonal rajzán történő
megszerkesztéskor a készülék tervjel felírási módja készülékenként állítható a
következő csoportban:
A tervjel megjelenítésre vonatkozó beállítások
csak akkor érvényesek, és működnek, ha a sorkapocs léc körvonal rajz
megszerkesztésére vonatkozó beállítások között a készülék megjelenítésre a
készülék elrendezési szimbólum szerinti megjelenítés be van kapcsolva, és a
tervjel megjelenítés is be van kapcsolva!
Sorkapocs léc tervezés
 A
léc szerkesztés grafikus jellemzőinek megadása III
|
| B |
A másik csoport, amelyeknek az elem kiválasztását
itt lehet egyedileg módosítani. Ezek a végbakok, válaszlapok, véglapok,
rövidzár, áthidalás és sín elemek.
|

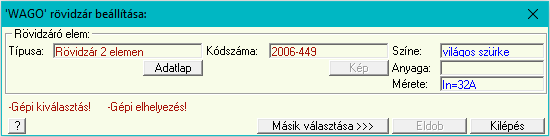

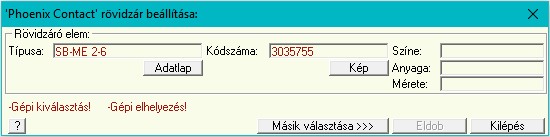

Rövidzáró elem módosítása
|
A funkció eléréshez a sorkapocs léc lista
oszlopai közül csak a '1. Rövidzár' vagy a '2. Rövidzár'
oszlopra lehet az egérrel kattintani.
Attól fűggően, hogy a rövidzárhoz tartozó sorkapocsok mely gyártó
terméke, a rövidzár adatok a következőképpen ellenőrzhetők, és
kezelhető:

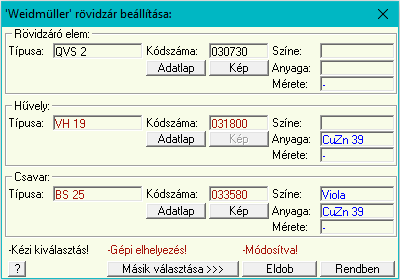

Weidmüller
Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
 - Rövidzár kiválasztása funkcióval
módosítható.
|

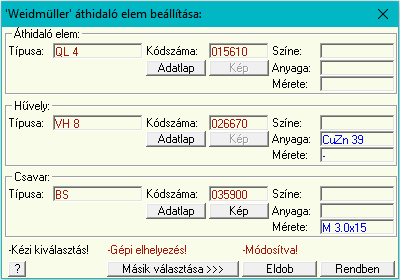

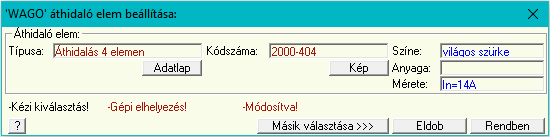

Áthidaló elem módosítása
|
A funkció eléréshez a sorkapocs léc lista
oszlopai közül csak a 'Áthidalás' oszlopra lehet az egérrel
kattintani.
Attól fűggően, hogy az áthidaló elemhez tartozó sorkapocsok mely
gyártó terméke, az áthidalás (lamella híd) elemeinek az adatai a
következőképpen ellenőrzhetők, és kezelhető:
Weidmüller

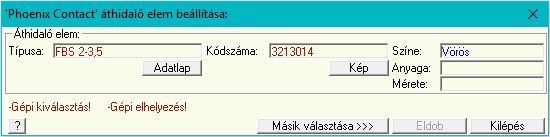

Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
- Áthidalás kiválasztása funkcióval
módosítható.
|

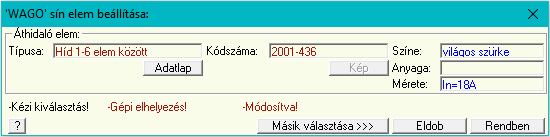

Sín elem módosítása
|
A funkció eléréshez a sorkapocs léc lista
oszlopai közül csak a '1. Sínezés', vagy a '2. Sínezés'
oszlopra lehet az egérrel kattintani.
Attól fűggően, hogy a sín elemhez tartozó sorkapocsok mely gyártó
terméke, a sínezés elemeinek az adatai a következőképpen
ellenőrzhetők, és kezelhető:

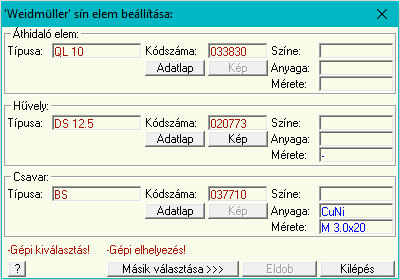

Weidmüller

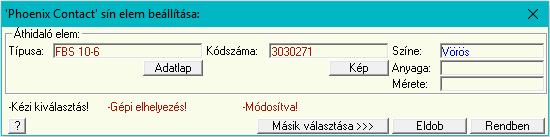

Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
- Sínezés kiválasztása funkcióval
módosítható.
|

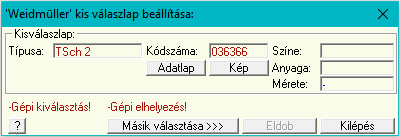

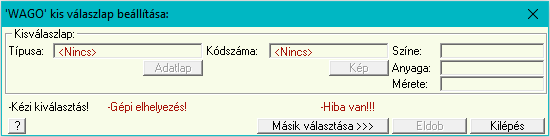

Kis válaszlap elem módosítása
|
A funkció eléréshez a sorkapocs léc lista
oszlopai közül csak a 'Kisválaszlap' oszlopra lehet az egérrel
kattintani.
Attól fűggően, hogy a kis válaszlaphoz tartozó sorkapocs mely gyártó
terméke, a kis válaszlap adatai a következőképpen ellenőrzhető,
és kezelhető:
Weidmüller
Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
- Kis válaszlapok kiválasztása funkcióval
módosítható.
|

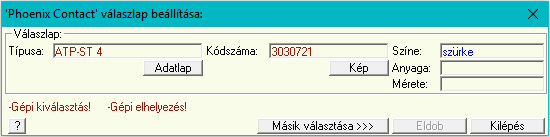

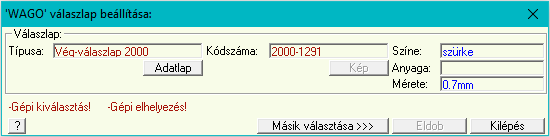

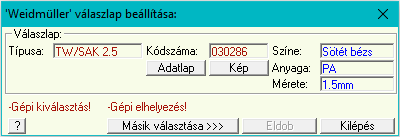

Válaszlap elem módosítása
|
A funkció eléréshez a sorkapocs léc lista azon
sorában, amely válaszlapot tartalmaz, bármely oszlopára lehet az egérrel
kattintani.
Attól fűggően, hogy a válaszlaphoz tartozó sorkapocs mely gyártó
terméke, a válaszlap adatai a következőképpen ellenőrzhető, és
kezelhető:
Weidmüller
Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
- Válaszlapok kiválasztása funkcióval
módosítható.
|

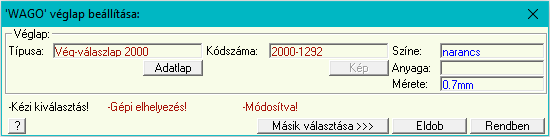

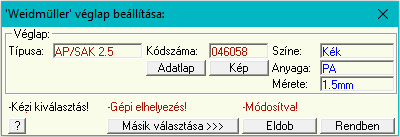

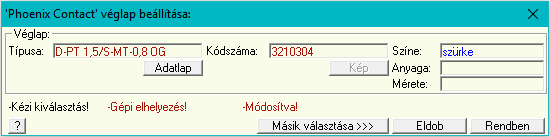

Véglap elem módosítása
|
A funkció eléréshez a sorkapocs léc lista azon
sorában, amely véglapot tartalmaz, bármely oszlopára lehet az egérrel
kattintani.
Attól fűggően, hogy az véglaphoz tartozó sorkapocs mely gyártó
terméke, a véglap adatai a következőképpen ellenőrzhető, és
kezelhető:
Weidmüller
Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
- Véglapok kiválasztása funkcióval
módosítható.
|

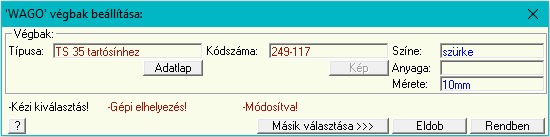

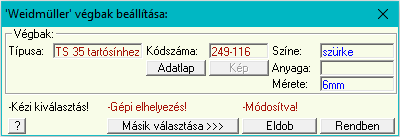

Végbak elem módosítása
|
A funkció eléréshez a sorkapocs léc lista azon
sorában, amely végbakot tartalmaz, bármely oszlopára lehet az egérrel
kattintani.
Attól fűggően, hogy az végbakhoz tartozó sorkapocs mely gyártó
terméke, a végbak adatai a következőképpen ellenőrzhető, és
kezelhető:

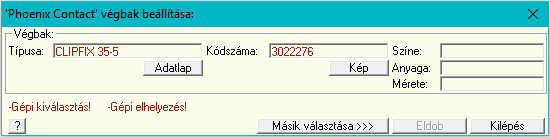

Weidmüller
Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
- Végbakok kiválasztása funkcióval
módosítható.
|

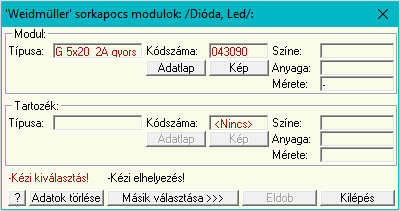

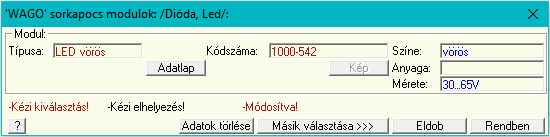

Sorkapocs modul módosítása
|
A funkció eléréshez a sorkapocs léc lista
oszlopai közül csak a 'Modul' oszlopra lehet az egérrel
kattintani.
Attól fűggően, hogy a sorkapocs mely gyártó terméke, a sorkapocshoz
illeszett modul adatai a következőképpen ellenőrzhető, és
kezelhető:
Weidmüller

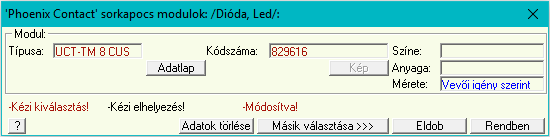

Phoenix Contact
Wago
A tulajdonság ablakban megjelennek azok a
tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt
nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés.
Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem
kiválasztásban.
Költség és egyéb adatai
Sorkapocs képe, ha van az adatbázisban.
A kiválasztott sorkapocs tartozék a
- Sorkapocs modulok kiválasztása
funkcióval módosítható.
Ha már rendeltünk modul elemet a sorkapocshoz,
akkor érvényes lesz a  gomb. Ha a
sorkapocshoz rendelt modul elem felesleges, akkor ezzel a gombbal
megszüntethetjük a hozzárendelést.
|
Üres sorkapocs léc rész módosítása
|
A funkció eléréshez a sorkapocs léc lista azon
sorában, amely végbakot tartalmaz, bármely oszlopára lehet az egérrel
kattintani.
Az ablakban az üres sorkapocs léc mérete
változtatható meg.
Az üres sorkapocs léc törlése az elhelyezésével
ellentétes módon történik. Azaz a
- Kurzor művelet
'Üres:' funkció bekapcsolt állapotában a lista üres sorkapocs
léc adatsorára duplán kattintunk.
|
|
|
