Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Weidmüller' Elem kiválasztása: -Véglapok

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:

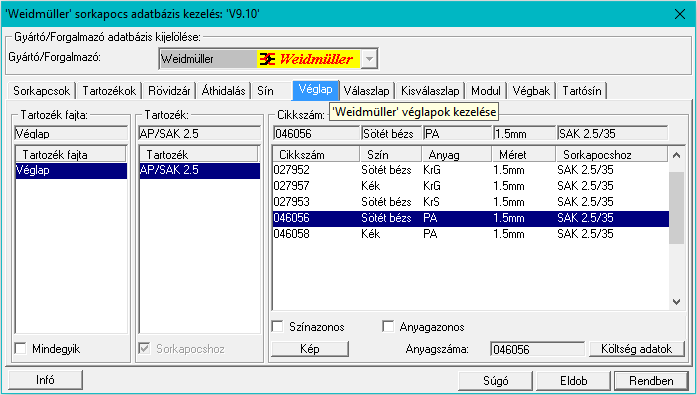

'Weidmüller' sorkapocs véglap elem kiválasztása az elrendezés tervezés sorkapocs léc egyedi beállításakor, valamint az automatikus auditálási folyamat sorkapocs elemenkénti paraméterezés során történik. Mindkét esetben konkrét sorkapocshoz történik kiválasztás, ezért a kiválasztás csak a konkrét sorkapocshoz alkalmas véglap elemeket jeleníti meg, és csak ezekből történhet a kiválasztás.


Elrendezési (diszpozíciós) tervek készítése

Sorkapocs léc tervezés

Az adatbázis kezelőben a funkció fül kék színnel jelenik meg.

A sorkapocs véglap elem adatok a kezelő felületen a - Véglapok leírás szerinti szerkezetben és tartalommal jelenik meg, és az ott leírtak szerint lehet kezelni őket.

Csak véglap elem választható ki!

'Sorkapocshoz' kapcsoló nem kapcsolható ki! A véglap elem csak ahhoz a sorkapocshoz választható ki, amelyhez a véglap elem kiválasztás történik. Az a sorkapocs, amelyhez a kiválasztás történik a fül alatt tekinthető meg.

'Színazonos' A kapcsoló bekapcsolt állapotában csak azok a véglapok jelennek meg a listán, amelynek színe megegyezik a kiválasztáshoz megjelölt sorkapocs színével. A kiválasztás is csak ezek közül lehetséges.

'Anyagazonos' A kapcsoló bekapcsolt állapotában csak azok a véglapok jelennek meg a listán, amelynek anyaga megegyezik a kiválasztáshoz megjelölt sorkapocs anyagával. A kiválasztás is csak ezek közül lehetséges.

A gomb csak akkor érvényes, ha van kiválasztható véglap elem!

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->


Tartalom:

'Weidmüller' sorkapocs tervezés

'Weidmüller' sorkapocs adattár

'Weidmüller' elem kiválasztása

- Sorkapcsok kiválasztása

- Tartozékok kiválasztása

- Rövidzár kiválasztása

- Áthidalás kiválasztása

- Sínezés kiválasztása

- Véglapok kiválasztása

- Válaszlapok kiválasztása

- Kis válaszlapok kiválasztása

- Sorkapocs modulok kiválasztása

- Végbakok kiválasztása

- Tartósínek kiválasztása


Korlátozások/megjegyzések:
