'Elrendezési (diszpozíciós)/Szerelési tervek készítése' modul

Elérés:

E L E K T R O ELRENDEZÉS / SZERELÉS tervezés

Elrendezés tervezés/Szerelés tervezés

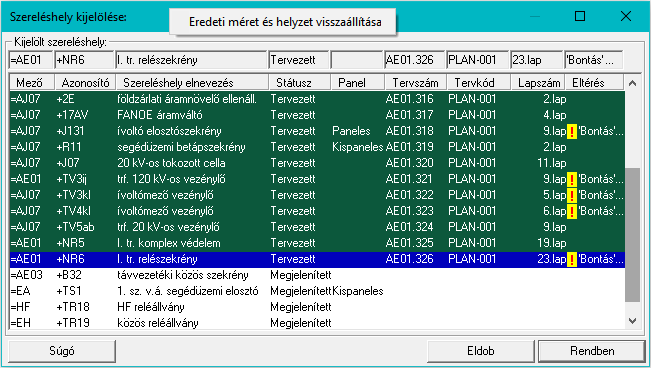

Szereléshely beállítása...

A parancs segítségével kiválasztható, hogy az áramút terv melyik szereléshelyének szerelési tervét kívánjuk generálni. Csak 'tervezett' helyre készíthető szerelési terv, elrendezési terv.

A rendszer tárolja az utoljára beállított szereléshelyet, így a modulba visszatérve mindig az utoljára beállított szereléshely lesz kiválasztva.

A lista tartalmazza a szereléshelyek terveihez tartozó pecsét adatok tervszám és tervkód adatait, valamint a terv lapjainak számát. Továbbá megjelenítésre kerül, ha van a Bontási terv készítése , vagy az Építési terv készítése , vagy a terv jelölés jelölésekkel.

Kilépés a funkcióból a kijelölt szereléshely megváltoztatása nélkül!

Kilépés a funkcióból a szereléshely megváltoztatásával. Csak 'tervezett' szereléshely jelölhető ki! Ha 'megjelenített' hely van kijelölve hibajelzést kapunk, és a rendszer nem lép ki a funkcióból.

A kívánt szereléshely kijelölhető a lista soron végzett dupla egér kattintással is, ekkor az adott lista sorhoz tartozó szereléshelyet kijelöli a rendszer, és kilép a funkcióból. A kilépés után a rendszer betölti a kijelölt szereléshely első tervlapját.
