Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Gyártói' Sorkapocs léc tervezés: -A kijelölt léc

'Elrendezési (diszpozíciós) tervek készítése' modul

Elérés:

 Menü:

E L E K T R O ELRENDEZÉS tervezés

Elrendezés tervezés

Sorkapocs léc tervezés...

Szerszámos: Nyomógomb:

Ebben a szekcióban a tervezésre kijelölt sorkapocs lécet jelölhetjük ki. Kijelölés után erre a sorkapocs lécre vonatkozóan végezhetjük el az alábbi műveleteket:

---> ---> ---> --->

Sorkapocs léc kijelölése:

A funkció eléréshez a 'A kijelölt léc:' csoportban a legördülő ablakban beállíthatjuk azt a sorkapocs lécet, amelyen a műveleteket végre akarjuk hajtani. A továbbiakban a munkaterületen ezen sorkapocs léc elemei láthatóak.

A sorkapocs léc kijelölése után a gomb megváltozik annak a gyártónak az ikonjára, amelyik gyártónak a sorkapcsaiból a legtöbb van a kijelölt sorkapocslécen. Így a , a vagy a ikonja jelenik meg.

A kijelölt léc alapállapotának előállítása:

A munkaterületen látható, kijelölt sorkapocs léc adatainak az alap helyzetének előállításához a 'A kijelölt léc:' csoportban a gombra kell kattintani.

A kijelölt léc ellenőrzése:

A munkaterületen látható, kijelölt sorkapocs léc kialakításának az ellenőrzéséhez a 'A kijelölt léc:' csoportban a gombra kell kattintani.

A kijelölt léc hibanaplójának megtekintése:

A munkaterületen látható, kijelölt sorkapocs léc ellenőrzési naplójának megtekintéséhez a 'A kijelölt léc:' csoportban a gombra kell kattintani.

A hibanapló csak akkor tekinthető meg, ha elvégeztük az Léc ellenőrzése műveletet, és a hibanapló írása opció be volt kapcsolva!

A hibanapló fájl nevet a rendszer automatikusan állítja elő a 'x:\V9x..\<létesítmény>.All\<mezo_xx>\Weidmüller-<mező_azonosító>-<szereléshely_azonosító>-<sorkapocsléc_azonosító>.Txt' fájlban.

Tartósín módosítása:

A funkció eléréshez a 'A kijelölt léc:' csoportban a gombra kell kattintani.

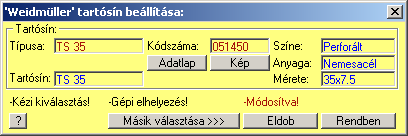

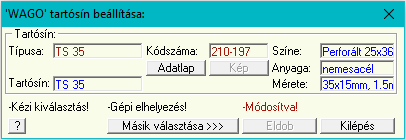

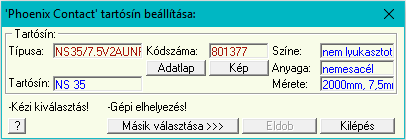

Attól fűggően, hogy a sorkapocsléc mely gyártó sorkapcsait tartalmazza döntően, a tartósín kíválasztása a megfelelő gyártói adatbázisból történik:

Weidmüller

---> --->

Phoenix Contact

---> --->

Wago

---> --->

A tulajdonság ablakban megjelennek azok a tulajdonságok is, amelyek a sorkapocs léc tervező panelon hely hiány miatt nem láthatóak. Ilyenek az elhelyezésre vonatkozó adatok: Kézi/Gépi elhelyezés. Kézi/Gépi kiválasztás. A modulba belépés óta történt-e módosítás. Hiba az elem kiválasztásban.

A kiválasztott sorkapocs tartozék a - Tartósínek kiválasztása funkcióval módosítható.

A kijelölt elemhez tartozó költség és egyéb adatok a gomb segítségével tekinthetők meg. A kijelölt elem képe, ha van az adatbázishoz rendelve kép állomány a gomb megnyomásával tekinthető meg.


Lásd még:

'Gyártói' sorkapocs léc tervezés


Korlátozások/megjegyzések:
