Az OmegaCAD ELEKTRO Felhasználói kézikönyv kiegészítése

Eltérések az OmegaCAD ELEKTRO V8.40 és a V9.04 rendszerek között


A V9.04 verzióban új fejlesztések: Utolsó változás:

A teljes rendszert érintő fejlesztések 2015.08.26.

Létesítmények kezelése Nincs változás!
Elektro rendszer beállítások 2014.08.26.
Tervek dokumentálása 2014.12.24.
Tervek automatikus kiértékelése 2014.08.26.
Tervjegyzék készítése 2014.12.24.
Áramútterv fedőlap tervezése 2013.03.22.
Áramútterv logikai tervezése 2015.11.30.
Áramútterv készülék, kábeltáblázat készítése Nincs változás!
Elrendezési (diszpozíciós) tervek készítése 2011.09.30.
Szerelési tervek készítése 2014.08.26.
Egyvonalasterv készítése 2012.02.16.
Általános műszaki tervek készítése Nincs változás!
Kábelfektetési tervek készítése Nincs változás!
Kábeltervek készítése 2014.08.26.
Anyag és költségvetés listák készítése 2013.03.22.
dBASE listák készítése Nincs változás!
Törzsadatbázis listák készítése Nincs változás!
Tervlapok pecsét készítése 2015.08.26.
Törzsadatbázisok kezelése 2014.08.26.
'Weidmüller' Sorkapocs tervezés Nincs változás!


A teljes rendszert érintő fejlesztések 2015.08.26.

1.

Az OmegaCAD ELEKTRO rendszerben az alábbi paraméterek kerültek megváltoztatásra:

Szereléshelyek:

Az OmegaCAD ELEKTRO rendszer szereléshelyei maximum 62 panelos részre bonthatók.

Sorkapcsok:

Az OmegaCAD ELEKTRO rendszer szereléshelyei maximum 62 sorkapocs lécet tartalmazhatnak.

Az OmegaCAD ELEKTRO rendszerben létesítmények mezői összességében maximum 255 * 62 * 1022 sorkapcsot tartalmazhatnak.

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak.

Lásd:

Emeletes sorkapcsok

Készülékek:

Az OmegaCAD ELEKTRO rendszerben a készülékek maximum 248 piktogramos részből állíthatók össze.

Az OmegaCAD ELEKTRO rendszerben a készülékek piktogramjai maximum 16 csatlakozási pontot tartalmazhatnak.

Az OmegaCAD ELEKTRO rendszerben a készülékek doboz részei maximum 510 csatlakozási pontot tartalmazhatnak.

Az OmegaCAD ELEKTRO rendszerben a készülékek maximum 248 dobozos részre oszthatók.

Az OmegaCAD ELEKTRO rendszerben a készülékhez összesen maximum 48 kapcsolt típust rendelhetünk.

Az OmegaCAD ELEKTRO rendszerben a kapcsolt készülékrész/kártyahely azonosítója maximum 2 karaktert tartalmazhat.

Lásd:

Készülékrész/kártya hely szeparator jel


Lásd:

Tervek automatikus kiértékelése
Áramútterv logikai tervezése
Áramútterv készülék, kábeltáblázat készítése
Szerelési tervek készítése
Törzsadatbázis listák készítése
Törzsadatbázisok kezelése
Áramutas doboz felépítés megadása

Változat:

"V9.00.140826"

2014.08.26.


2.

OmegaCAD ENGINEER rendszer kialakítása

Az IEC 61850 szabvány támogatására és a mérnöki tevékenység segítésére az OmegaCAD ELEKTRO rendszerre építve került kialakításra az OmegaCAD ENGINEER rendszer. Ezzel kapcsolatban a rendszerben átalkítások történtek, amelyek az ELEKTRO és az ENGINEER  rendszer egyűtműködését teszi lehetővé. Ez az ELEKTRO rendszer működését nem korlátozza, de bizonyos esetekben, az ENGINEER rendszerrel létrehozott objektumok esetén korlátozások léphetnek fel.

Lásd:

Az OmegaCAD ENGINEER tervezőrendszer IEC-61850 szabvány szerint kiegészített moduljai
A tervezés lépései az IEC 61850 állomás topológia SSD előállításhoz
IEC 61850 Egyvonalasterv készítése
Áramútterv fedőlap tervezés, működési blokkvázlat készítés
Mező és állomásszintű védelmi és irányítástechnikai kommunikáció tervezés
Omega Rendszer Integrátor [pdf]

Változat:

"V9.00.110104"

2014.01.06.


3.

Egyedi tervpecsét adatok megadása tervlapokhoz

Az OmegaCAD ELEKTRO rendszerben a tervlapok pecsétjeiben az adatok több csoportban adhatók meg. Vannak olyan pecsét adatok, amelyek a létesítmény valamennyi tervlapjára érvényesek. Ilyenek a tervező, osztályvezető, vezetőtervező, ellenőr és még néhány fontos adat. Ezeket az adatokat a létesítményre közösen, csak egy helyen kell és lehet megadni a Terv pecsétek létesítmény adatai funkcióban. Ha a létesítményben mezőnként eltérőek a tervező és a hozzátartozó fő adatok, akkor ezeket az adatokat lehetőségünk van mezőnként megadni a Terv pecsétek mező adatai funkcióban. Ilyen esetben a mező terveihez megjelenő embléma formátumot a Mező tervlapok pecsét formátumának megváltoztatása funkcióval tudjuk beállítani.

Ha a tervezés során egy mezőben egyes tervlapokon nem csak egy tervező hoz létre tervlapot, akkor a tervező és a hozzátartozó adatokat egyedileg kell megadni. Ilyen előfordulhat, ha rekonstrukció során új szereléshely kerül kialakításra, és ennek a szereléshelynek az elrendezési és szerelési terveit már egy meglévő létesítményben újjonnan kell felvenni, és a létesítményi, vagy mező tervező nem azonos a rekonstrukciót végző tervezővel. Hasonlóan lehet új tervlapokat felvenni az általános műszaki modulban is.

Ha arra van szükségünk, hogy a tervnek egyedi tervező és hozzátartozó adatai legyenek, akkor használjuk ezeket az új beállításokat a Tervpecsét adatok megadása funkcióban:

A tervlapnak egyedi tervpecsét adata is van

Csak akkor érvényes, ha A tervlap egyedi tervpecsét adatainak megadása ablakrészben a létesítményi adatok helyén, vagy a mező adatok helyén megjelenés közül legalább az egyik be van kapcsolva!

Bekapcsolt állapota esetén a tervlapon az egyedi pecsét adatok fognak megjelenni.

A tervlap egyedi tervpecsét adatainak megadása

A funkcióban tudjuk a tervlaphoz tartozó egyedi pecsétadatokat megadni.

Lásd:

Tervpecsét adatok megadása
A tervlap egyedi tervpecsét adatainak megadása

Változat:

"V9.00.110630"

2011.06.30.


4.

A potenciál jelölés bevezetése

A potenciál jelölölés a logikai kapcsolási tervekben az egyes építőelemek közötti áram vezetői kapcsolatokat megvalósító elemek, így a kábelerek és a vezetékek azonos potenciálhoz való jelölését jelenti.

Az OmegaCAD ELEKTRO rendszerben a potenciálok használata alapértelmezés szerint nincs bekapcsolva. Addig amíg a Tervezési opciók... funkcióban a  Potenciál kezelés bekapcsolva a kapcsolót nem kapcsoljuk be, a potenciálok kezelésére vonatkozó valamennyi funkció érvényztelen lesz! Ha használat közben kikapcsoljuk, akkor nemcsak újra elérhetetlenek lesznek a kezelésre vonatkozó funkciók, hanem a korábban az áramúttervlapokra elhelyezett potenciáljelek sem fognak megjelenni!

Lásd:

Elektro rendszer beállítások
Tervezési opciók...
Potenciáljel megjelenítés beállítás...

Tervek automatikus kiértékelése
Mezők közötti kapcsolatok elemzése
Potenciálok elemzése

Áramútterv logikai tervezése

Potenciáljelek

Potenciáljel elhelyezése/módosítása

Potenciáljel módosítása

Potenciáljel törlése

Potenciáljel keresése...


Szerelési tervek készítése

Szerelési tervek generálása

Terv generálási beállítások

Szerelésterv generálási jellemzők

Változat:

"V9.00.130328"

2013.03.28.


5.

Hibanapló hibahely megjelölése a tervlapon

A funkció ad lehetőséget arra, hogy a rendszer által elkészített TXT formátumú tervjegyzéket a képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű nyomtatón kinyomtassuk.

Az OmegaCAD ELEKTRO rendszer beépített hiba megjelenítő funkciója lehetővé teszi, hogy az olyan hibákat, amelyek a tervlap egy konkrét pontjához rendelhetőek, megjelölhessük.

Ha a megjelölésre kijelölt hiba nem abban a modulban van, amelyet éppen kezelünk, a rendszer betölti a hibahelyhez tartozó modult, ezen belül a tervnek azt a lapját amelyen a hiba található, és a terven a hibához tartozó pontot megjelöli. Ha több hibahely van megjelölve a tervben, akkor a korábbi kijelölések jelre váltanak.

Lásd:

Tervek automatikus kiértékelése
Hibanapló megnézése

Változat:

"V9.00.140214"

2014.02.14.


6.

Emeletes sorkapcsok

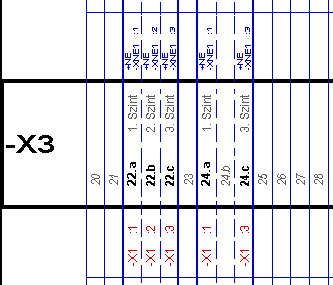

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

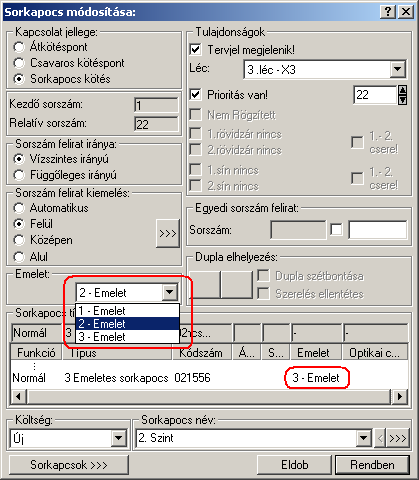

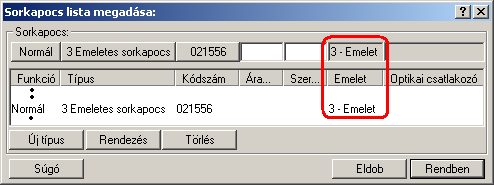

A sorkapocs akkor lesz emeletesként kezelhető, ha a Törzsadatbázisok kezelése modulban a sorkapocs típushoz az emeletek száma 2, vagy annál nagyobb értékre van állítva.

Lásd:

Áramútterv logikai tervezése

Emeletes sorkapcsok

Változat:

"V9.00.140826"

2014.08.26.


7.

Optikai hálózatok tervezése

Az optikai hálózatok tervezése az OmegaCAD ELEKTRO rendszerben kiegészül azokkal a funkciókkal, szolgáltatásokkal, amellyel azokat a rendszer ellenőrzött támogatásával adhatjuk meg.

Az optikai hálózatokat az egyes jelátviteli útvonalak összeségének megadásával állítjuk össze. Egy jelátviteli útvonal az alábbi elemekből állhat össze:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Lásd:

Törzsadatbázisok kezelése
Optikai hálózatok törzsadatainak megadása
Optikai csatlakozó jellegének kiválasztása
Száloptika tulajdonság kiválasztása
Optikai kábel száloptika tulajdonság kiválasztása
Doboz készülék optikai adatainak megadása
Szimbólum készülék optikai adatainak megadása
Áramutas doboz felépítés megadása
Áramutas szimbólum felépítés megadása
Kábelek adattára
Sorkapcsok adattára

Áramútterv logikai tervezése
Optikai kábel adatainak megadása

Tervek automatikus kiértékelése
Optikai hálózatok elemzése

Szerelési tervek készítése
Az optikai kábelek tulajdonságai megjelennek

Kábeltervek készítése
Kábellista generálás beállítás: Optikai kábelek

Változat:

"V9.00.140826"

2014.08.26.


8.

Rajz vonal vastagság és szín sablon

A funkció páros segítségével lehetőség van egy rajz vonalainak vastagságát és színeit egyéni sablon álományba menteni, majd onnan egy másik rajba visszatölteni.

Lásd:

Tervlapok pecsét készítése

Megjelenítés

Rajz vonalak...



Változat:

"V9.04.150826"

2015.08.26.



Létesítmények kezelése Nincs változás!

Elektro rendszer beállítások 2014.08.26.

1.

Rendszer munkaterületek eltárolása felhasználói sablonba

A megadott létesítményi és adatbázis útvonalat felhasználói sablonba lehet tárolni, és onnan újbóli felhasználásra ki lehet választani.

Lásd:

Rendszer munkaterületek


Változat:

"V9.00.120216"

2012.02.16.


2.

A potenciál jelölés bevezetése

A potenciál jelölölés a logikai kapcsolási tervekben az egyes építőelemek közötti áram vezetői kapcsolatokat megvalósító elemek, így a kábelerek és a vezetékek azonos potenciálhoz való jelölését jelenti.

Az OmegaCAD ELEKTRO rendszerben a potenciálok használata alapértelmezés szerint nincs bekapcsolva. Addig amíg a Tervezési opciók... funkcióban a  Potenciál kezelés bekapcsolva a kapcsolót nem kapcsoljuk be, a potenciálok kezelésére vonatkozó valamennyi funkció érvényztelen lesz! Ha használat közben kikapcsoljuk, akkor nemcsak újra elérhetetlenek lesznek a kezelésre vonatkozó funkciók, hanem a korábban az áramúttervlapokra elhelyezett potenciáljelek sem fognak megjelenni!

Lásd:

Elektro rendszer beállítások
Tervezési opciók...
Potenciáljel megjelenítés beállítás...

Tervek automatikus kiértékelése
Mezők közötti kapcsolatok elemzése
Potenciálok elemzése

Áramútterv logikai tervezése

Potenciáljelek

Potenciáljel elhelyezése/módosítása

Potenciáljel módosítása

Potenciáljel törlése

Potenciáljel keresése...


Szerelési tervek készítése

Szerelési tervek generálása

Terv generálási beállítások

Szerelésterv generálási jellemzők

Változat:

"V9.00.130328"

2013.03.28.


3.

Emeletes sorkapcsok

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

Az emeletes sorkapcsoknak az emeletenkénti kapocspont azonosítójának jelölését a Elektro rendszer beállítások modulban az alábbiak szerint tudjuk megadni:

Sorkapocs sorszámok kiegészítése az emelet jellel

Ha a kapcsoló be van kapcsolva, akkor az emeletes sorkapcsok emeletei a beállítás szerint lesznek jelölve:

Emelet szeparator jel: Ha megadjuk, akkor ez a jel választja el a sorkapocs sorszámot az emelet jeltől.

Emelet jel: Az első emeletet jelölő karakter. A következő emeletet a következő karakter fogja azonosítani. 'a' esetben: 'b'

Azonos sorkapcsok emeleteinek automatikus összejelölése az áramút tervlapon

Ha a kapcsoló be van kapcsolva, akkor a beállításnak megfelelően az azonos sorkapocshoz tartozó különböző szinten lévő sorkapocs emeleket a rendszer automatikusan összejelöli. Természetesen csak abban az esetben, ha a tervlapon más objektum elhelyezkedése ezt nem akadályozza.

Lásd:

Áramútterv logikai tervezése

Emeletes sorkapcsok

Változat:

"V9.00.140826"

2014.08.26.


4.

Készülékrész/kártya hely szeparator jel

Az összetett védelmi és irányítástechnikai készülékeket kártyákból állítjuk össze. Egy kapcsolt készülékrész egy kártyának felel meg. Ezzel a funkcióval az egyes kártyáknak azonosítót adhatunk meg.

Ha a készülékrészhez adunk meg készülékrész/kártya hely azonosítót, akkor ennek a készülékrésznek a kapocspontjai a 'Készülékrész/kártya hely szeparator jel'-et követően fognak megjelenni.

Ha a készülékrésznek van készülékrész/kártya hely azonosítója, akkor ennek a készülékrésznek a kapocspontjai a 'Készülékrész/kártya hely szeparator jel'-et követően fognak megjelenni.

Így például az -F301 készülék :2 kapocspontja abban az esetben, ha a készülékrészhez rerndelt készülékrész/kártya hely azonosító 'CT': -F301:CT/2

Lásd:

Elektro rendszer beállítások
Alfanumerikus jelzések

Áramútterv logikai tervezése

Változat:

"V9.00.140826"

2014.08.26.



Tervek dokumentálása 2014.12.24.

1.

Nyomtatás során a különböző mezőkhöz tartozó tervlapok más-más pdf fájlba történő elhelyezése

A 'Mezőnként külön' kapcsoló használatával a különböző mezők tervlapjai mezőnként különböző fájlba kerülnek elhelyezésre.

Lásd:

Tervek dokumentálása / Nyomtató állományok


Változat:

"V9.00.121230"

2012.12.30.


2.

Tervjegyzék készítés funkcióinak bővítése

A tervjegyzék listák tartalmának beállításában és formátumában vannak új lehetőségek.

Csak azoknak a terveknek a szerepeltetése a tervjegyzékben, amely nyomtatásra ki van jelölve

HTML formátumú tervjegyzék lista készítés

A HTML formátumú tervjegyzék kötetekre tördelése

Lásd:

Tervek dokumentálása
Tervjegyzék készítése


Változat:

"V9.02.141224"

2014.12.24.



Tervek automatikus kiértékelése 2014.08.26.

1.

Mezőkapcsolatok azonosításának pontosítása. A csatlakozó terv tervszámon túl a változási jel megjelenítésének lehetősőge

Mezőkapcsolat 'Tervszám' feliratmód beállítása:

A csoportban beállíthatjuk, hogy az áramút logikai tervlapokon elhelyezett mezőkapcsolatok 'tervszám' felirati részébe a kapcsolódó terv 'tervszám'-án túlmenően a terv utolsó változásának a jele is megjelenítésre kerüljön.

Hatása csak akkor van, ha be van kapcsolva az: Áramút mezőkapcsolat feliratok frissítése elemzés!

A terv utolsó változásának a jele is felirva

Bekapcsolt állapotában a mezőkapcsolat 'tervszám' részébe felíródik a cél mező tervének a 'tervszám'-án túlmenően a terv utolsó változásának a jele is. Természetesen csak akkor, ha a tervnek már van már legalább egy változási jele.
Például: =SULE J01 201/D

Lásd:

Mezők közötti kapcsolatok elemzése / Mezőkapcsolat 'Tervszám' feliratmód beállítása:


Változat:

"V9.00.121230"

2012.12.30.


2.

A potenciál jelölés bevezetése

A potenciál jelölölés a logikai kapcsolási tervekben az egyes építőelemek közötti áram vezetői kapcsolatokat megvalósító elemek, így a kábelerek és a vezetékek azonos potenciálhoz való jelölését jelenti.

Az OmegaCAD ELEKTRO rendszerben a potenciálok használata alapértelmezés szerint nincs bekapcsolva. Addig amíg a Tervezési opciók... funkcióban a  Potenciál kezelés bekapcsolva a kapcsolót nem kapcsoljuk be, a potenciálok kezelésére vonatkozó valamennyi funkció érvényztelen lesz! Ha használat közben kikapcsoljuk, akkor nemcsak újra elérhetetlenek lesznek a kezelésre vonatkozó funkciók, hanem a korábban az áramúttervlapokra elhelyezett potenciáljelek sem fognak megjelenni!

Lásd:

Elektro rendszer beállítások
Tervezési opciók...
Potenciáljel megjelenítés beállítás...

Tervek automatikus kiértékelése
Mezők közötti kapcsolatok elemzése
Potenciálok elemzése

Áramútterv logikai tervezése

Potenciáljelek

Potenciáljel elhelyezése/módosítása

Potenciáljel módosítása

Potenciáljel törlése

Potenciáljel keresése...


Szerelési tervek készítése

Szerelési tervek generálása

Terv generálási beállítások

Szerelésterv generálási jellemzők

Változat:

"V9.00.130328"

2013.03.28.


3.

Emeletes sorkapcsok

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

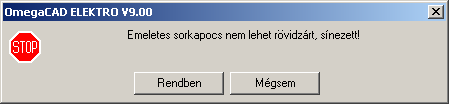

A Tervek automatikus kiértékelése modulban a Sorkapocs elemzés során ellenőrzésre kerül, hogy az emeletes sorkapcsok nem tartalmaznak-e rövidzárat, sínezést. A rendszerben az emeletes sorkapcsok nem lehetnek rövidzártak, sínezettek, lamellával áthidaltak.

Lásd:

Áramútterv logikai tervezése

Emeletes sorkapcsok

Változat:

"V9.00.140826"

2014.08.26.


4.

Optikai hálózatok tervezése

Az optikai hálózatok tervezése az OmegaCAD ELEKTRO rendszerben kiegészül azokkal a funkciókkal, szolgáltatásokkal, amellyel azokat a rendszer ellenőrzött támogatásával adhatjuk meg.

Lásd:

Tervek automatikus kiértékelése
Optikai hálózatok elemzése

Változat:

"V9.00.140826"

2014.08.26.



Tervjegyzék készítése 2014.12.24.

1.

Tervjegyzék készítés funkcióinak bővítése

A grafikusan előállított tervjegyzék tartalmának beállításának új lehetőségei.

Csak azoknak a terveknek a szerepeltetése a tervjegyzékben, amely nyomtatásra ki van jelölve

A tervjegyzék kötetekre tördelése

Lásd:

Tervjegyzék készítése

Tervjegyzék lapok generálása

Tervjegyzék készítés terjedelme
Tervjegyzék generálás beállítás
Tervjegyzék kötetekre tördelésének beállítása
Tervjegyzék kötetekre tördelése


Változat:

"V9.02.141224"

2014.12.24.



Áramútterv fedőlap tervezése 2013.03.22.

1.

A lapműveletek funkcióban a lap törlés, beszúrás vagy csere esetén az egyvonalas készülék nyílvántartás vezetése

A lapműveletek funkcióban a lap törlés, beszúrás vagy csere végrahajtása esetén az egyvonalas készülék nyílvántartás aktualizálás megvalósítása. Hasonlóan az áramút logikai terv készítéshez, a lap törlése esetén az érintett készülékek a készülék nyílvántatásból törlődnek. Lap csere vagy beszúrás esetén pedig az elhelyezési pozíciójuk kerül aktualizálásra e megfelelő lap szerint.

Lásd:

Áramútterv fedőlap tervezése
Lapműveletek


Változat:

"V9.00.110216"

2011.02.16.


2.

Készülék felírati táblák kezelésének megvalósítása

A készülekekhez egyedi felírati tábla adható meg a továbbiakban. A felírati tábla adatait a 'Készülék felírati tábla:' panelon adhatjuk meg, illetve módosíthatjuk, amely a Készülék módosítás és a Készülék lista... funkcióból a gombbal érhető el. A készülék felírati szövege lehet a készülékhez megadott megjegyzés szöveg, a készülék alfanumerikus tervjele, vagy egyedileg megadott szöveg. A felírati tábla lehet két soros felíratú is. Ekkor meg kell adnunk a második sor szövegének tartalmát és adatait is.

Lásd:

Áramútterv fedőlap tervezése

Készülék módosítás

Készülék lista...

Készülék felírati tábla megadása



Változat:

"V9.00.110630"

2011.06.30.


3.

Logikai működési összefüggések ábrázolása az OmegaCAD ELEKTRO rendszerben

Az alállomás működésének teljes leírásához a digitális készülékek megjelenésével nem elegendő a huzalozott kapcsolások ábrázolása. Szükséges lehet a készüléken belüli működési logikák megjelenítése is..

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben azokat az eszközöket tartalmazza, amelyekkel a készüléken belüli működési összefüggéseket meg lehet szerkeszteni. A logikai összefüggések ki és bemenetei közvetlen kapcsolatba hozhatók a be vagy kimenetei jel forrásával. Ezek a kapcsolatok a rendszerre jellemző 'hot link' kapcsolatot jelentenek. Azaz ha egy jel forrása egy készülék valamely fizikai sorkapcsa, akkor a jel fizikai bemenetéről közvetlenül a készüléknek a szekunder kapcsolási tervlapon megjelenített kapcsára lehet ugrani.

Lásd:

Áramútterv fedőlap tervezése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése



Változat:

"V9.00.130322"

2013.03.22.



Áramútterv logikai tervezése 2015.10.28.

1.

Készülék felírati táblák kezelésének megvalósítása

A készülekekhez egyedi felírati tábla adható meg a továbbiakban. A felírati tábla adatait a 'Készülék felírati tábla:' panelon adhatjuk meg, illetve módosíthatjuk, amely a Készülék módosítása, Tervjel szerint... és a Szereléshely szerint... funkcióból a gombbal érhető el. A készülék felírati szövege lehet a készülékhez megadott megjegyzés szöveg, a készülék alfanumerikus tervjele, vagy egyedileg megadott szöveg. A felírati tábla lehet két soros felíratú is. Ekkor meg kell adnunk a második sor szövegének tartalmát és adatait is.

Lásd:

Áramútterv logikai tervezése

Készülék módosítása

Tervjel szerint...

Szereléshely szerint...

Készülék felírati tábla megadása



Változat:

"V9.00.110630"

2011.06.30.


2.

A potenciál jelölés bevezetése

A potenciál jelölölés a logikai kapcsolási tervekben az egyes építőelemek közötti áram vezetői kapcsolatokat megvalósító elemek, így a kábelerek és a vezetékek azonos potenciálhoz való jelölését jelenti.

Az OmegaCAD ELEKTRO rendszerben a potenciálok használata alapértelmezés szerint nincs bekapcsolva. Addig amíg a Tervezési opciók... funkcióban a  Potenciál kezelés bekapcsolva a kapcsolót nem kapcsoljuk be, a potenciálok kezelésére vonatkozó valamennyi funkció érvényztelen lesz! Ha használat közben kikapcsoljuk, akkor nemcsak újra elérhetetlenek lesznek a kezelésre vonatkozó funkciók, hanem a korábban az áramúttervlapokra elhelyezett potenciáljelek sem fognak megjelenni!

Lásd:

Elektro rendszer beállítások
Tervezési opciók...
Potenciáljel megjelenítés beállítás...

Tervek automatikus kiértékelése
Mezők közötti kapcsolatok elemzése
Potenciálok elemzése

Áramútterv logikai tervezése

Potenciáljelek

Potenciáljel elhelyezése/módosítása

Potenciáljel módosítása

Potenciáljel törlése

Potenciáljel keresése...


Szerelési tervek készítése

Szerelési tervek generálása

Terv generálási beállítások

Szerelésterv generálási jellemzők

Változat:

"V9.00.130328"

2013.03.28.


3.

Emeletes sorkapcsok

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

A Sorkapocs elhelyezése funkcióban, ha emeletes sorkapocs van kijelölve elhelyezésre, akkor mindig az 1. emeleti szint kerül elhelyezésre.

Az emeletes sorkapcsok további szintjeit a Elem módosítása Sorkapocs módosítása Sorkapocs típus, léc, tervjel megjelenés, prioritás csere területen funkcókban adhatjuk meg.

Lásd:

Áramútterv logikai tervezése

Emeletes sorkapcsok

Változat:

"V9.00.140826"

2014.08.26.


4.

Készülékrész/kártya hely szeparator jel

Az összetett védelmi és irányítástechnikai készülékeket kártyákból állítjuk össze. Egy kapcsolt készülékrész egy kártyának felel meg. Ezzel a funkcióval az egyes kártyáknak azonosítót adhatunk meg.

Ha a készülékrészhez adunk meg készülékrész/kártya hely azonosítót, akkor ennek a készülékrésznek a kapocspontjai a 'Készülékrész/kártya hely szeparator jel'-et követően fognak megjelenni.

Ha a készülékrésznek van készülékrész/kártya hely azonosítója, akkor ennek a készülékrésznek a kapocspontjai a 'Készülékrész/kártya hely szeparator jel'-et követően fognak megjelenni.

Így például az -F301 készülék :2 kapocspontja abban az esetben, ha a készülékrészhez rerndelt készülékrész/kártya hely azonosító 'CT': -F301:CT/2

Lásd:

Elektro rendszer beállítások
Alfanumerikus jelzések

Áramútterv logikai tervezése

Változat:

"V9.00.140826"

2014.08.26.


5.

Optikai hálózatok tervezése

Az optikai hálózatok tervezése az OmegaCAD ELEKTRO rendszerben kiegészül azokkal a funkciókkal, szolgáltatásokkal, amellyel azokat a rendszer ellenőrzött támogatásával adhatjuk meg.

Lásd:

Áramútterv logikai tervezése
Optikai kábel adatainak megadása

Változat:

"V9.00.140826"

2014.08.26.


6.

Logikai blokk műveletek átalakítása

A logikai blokk műveletek funkciói jelentősen átalakításra kerültek. A tárolt logikai blokk adatok a továbbiakban tárolják az benne megtalálható objektumok tulajdonságait. Ezzel lehetővé válik, hogy újra elhelyezésük esetén az elemek a tervben már megtalálható elemekkel összevethetőek. Ha azonos elem már megtalálható, akkor a rendszer elvégzi az automatikus átirányítást. Ha nem akkor új elemként bejegyzésre kerül. Minden objektum típusnál lehetőség van felhasználói átirányításra is. Ezek a részek hasonlóan működnek a tervrészlet hozzáfűzés funkció azonos részeihez.

A blokk készítés szimbólum és készülék adatbázisa eltérhet az éppen tervezés alatt álló adatbázistól. Ezért lényeges ellenőrzési feladat a szimbólumok és készülék adatok ellenőrzése és összevetése a terv létesítményi adatbázis szimbólum és készülék készletével. A megfeletetéseket és lehetséges hibákat a Szimbólumok átirányítása és a Készülék típusok átirányítása paneleken tudjuk áttekinteni.

Az összetartozó készülékrészeket a 'Azonosított készülékek elhelyezése' kapcsoló bekapcsolt állapotában a rendszer továbbra is egy készülékként kezeli. A készülékek megtartják tervjel osztájukat. A blokk elhelyezésénél a tervjel sorszámokat lépteti a rendszer.

A blokk elhelyezésnél, áthelyezésnél és másolásnál lehetőség van a blokk terület forgatására is.

Ha van áramút logikai blokk terület kijelölve, akkor érvényes lesz a Másolás vágólapra [Ctrl+C] funkció. Ha végrehajtjuk a funkciót, akkor is az áramút logikai blokk adatai kerülnek a vágólapra, ha a végrehajtás pillanatában van kijelölt grafikus elem is! Ezek után, ha a Beillesztés vágólapról [Ctrl+V] ( [Ctrl+Shift+V]) műveleteket végrehajtjuk, akkor mindig az áramút logikai blokk beillesztése fog végrehajtódni!


'Azonosított készülékek elhelyezése' kapcsolóval elhelyezett blokk.

Lásd:

Áramútterv logikai tervezése

Blokk elhelyezése könyvtárból...

Blokk tárolása könyvtárba

Blokk mozgatása

Blokk másolása

Blokk áthelyezése

Másolás vágólapra [Ctrl+C]
Beillesztés vágólapról [Ctrl+V]
Beillesztés csoportként... [Ctrl+Shift+V]

Változat:

"V9.04.150630"

2015.06.30.


7.

Készülékrész áthelyezése másik készülékbe

Az új funkcióval lehetőségünk van a kijelölt készülékrészt, vagy a kijelöléshez tartozó teljes alkészüléket áthelyezni egy másik készülékbe.

Az új funkció a Készülék módosítása funkcióban a gomb megnyomásával érhető el.

Az áthelyzést a kijelölt készülékrészre, vagy az egész alap, vagy alkészülékre elvégezhetjük:

---> ---> ---> ---> --->

Lásd:

Áramútterv logikai tervezése

Készülék módosítása

Készülékrész áthelyezése másik készülékbe

Változat:

"V9.04.151028"

2015.10.28.



Áramútterv készülék, kábeltáblázat készítése Nincs változás!

Elrendezési (diszpozíciós) tervek készítése 2011.09.30.

1.

Készülék felírati táblák kezelésének megvalósítása

A készülekekhez egyedi felírati tábla adható meg a továbbiakban. A felírati tábla adatait a 'Készülék felírati tábla:' panelon adhatjuk meg, illetve módosíthatjuk, amely a Készülék módosítása, Tervjel szerint... és a Szereléshely szerint... funkcióból a gombbal érhető el. A készülék felírati szövege lehet a készülékhez megadott megjegyzés szöveg, a készülék alfanumerikus tervjele, vagy egyedileg megadott szöveg. A felírati tábla lehet két soros felíratú is. Ekkor meg kell adnunk a második sor szövegének tartalmát és adatait is.

Az így megadott készülék felírati táblákat az elrendezési tervekben táblázatosan megjeleníthetjük a Készülék felirati táblák táblázata... funkció segítségével.

Lásd:

Elrendezési (diszpozíciós) tervek készítése

Készülék felirati táblák táblázata...



Változat:

"V9.00.110930"

2011.09.30.



Szerelési tervek készítése 2014.08.26.

1.

A potenciál jelölés bevezetése

A potenciál jelölölés a logikai kapcsolási tervekben az egyes építőelemek közötti áram vezetői kapcsolatokat megvalósító elemek, így a kábelerek és a vezetékek azonos potenciálhoz való jelölését jelenti.

Az OmegaCAD ELEKTRO rendszerben a potenciálok használata alapértelmezés szerint nincs bekapcsolva. Addig amíg a Tervezési opciók... funkcióban a  Potenciál kezelés bekapcsolva a kapcsolót nem kapcsoljuk be, a potenciálok kezelésére vonatkozó valamennyi funkció érvényztelen lesz! Ha használat közben kikapcsoljuk, akkor nemcsak újra elérhetetlenek lesznek a kezelésre vonatkozó funkciók, hanem a korábban az áramúttervlapokra elhelyezett potenciáljelek sem fognak megjelenni!

Ha a Potenciál kezelés bekapcsolva be van kapcsolóva a Tervezési opciók... funkcióban, akkor lehetőség van arra, hogy a kábelerekhez tartozó potenciáljelek megjelenjenek a kábel bekötési táblázatban.

Lásd:

Elektro rendszer beállítások
Tervezési opciók...
Potenciáljel megjelenítés beállítás...

Tervek automatikus kiértékelése
Mezők közötti kapcsolatok elemzése
Potenciálok elemzése

Áramútterv logikai tervezése

Potenciáljelek

Potenciáljel elhelyezése/módosítása

Potenciáljel módosítása

Potenciáljel törlése

Potenciáljel keresése...


Szerelési tervek készítése

Szerelési tervek generálása

Terv generálási beállítások

Szerelésterv generálási jellemzők

Változat:

"V9.00.140826"

2014.08.26.


2.

Emeletes sorkapcsok

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

A Szerelési tervek készítése Szerelési tervek generálása során az emeletes sorkapcsok megjelenítése a sorkapocs bekötési terven emeletenként történik az ábra szerint.

Lásd:

Áramútterv logikai tervezése

Emeletes sorkapcsok

Változat:

"V9.00.140826"

2014.08.26.


3.

Optikai hálózatok tervezése

Az optikai hálózatok tervezése az OmegaCAD ELEKTRO rendszerben kiegészül azokkal a funkciókkal, szolgáltatásokkal, amellyel azokat a rendszer ellenőrzött támogatásával adhatjuk meg.

Lásd:

Szerelési tervek készítése
Az optikai kábelek tulajdonságai megjelennek

Változat:

"V9.00.140826"

2014.08.26.



Egyvonalasterv készítése 2012.02.16.

1.

A lapműveletek funkcióban a lap törlés, beszúrás vagy csere esetén az egyvonalas készülék nyílvántartás vezetése

A lapműveletek funkcióban a lap törlés, beszúrás vagy csere végrahejtása esetén az egyvonalas készülék nyílvántartás aktualizálás megvalósítása. Hasonlóan az áramút logikai terv készítéshez, a lap törlése esetén az érintett készülékek a készülék nyílvántatásból törlődnek. Lap csere vagy beszúrás esetén pedig az elhelyezési pozíciójuk kerül aktualizálásra e megfelelő lap szerint.

Lásd:

Egyvonalasterv készítése
Lapműveletek


Változat:

"V9.00.110216"

2011.02.16.


2.

Készülék felírati táblák kezelésének megvalósítása

A készülekekhez egyedi felírati tábla adható meg a továbbiakban. A felírati tábla adatait a 'Készülék felírati tábla:' panelon adhatjuk meg, illetve módosíthatjuk, amely a Készülék módosítás és a Készülék lista... funkcióból a gombbal érhető el. A készülék felírati szövege lehet a készülékhez megadott megjegyzés szöveg, a készülék alfanumerikus tervjele, vagy egyedileg megadott szöveg. A felírati tábla lehet két soros felíratú is. Ekkor meg kell adnunk a második sor szövegének tartalmát és adatait is.

Lásd:

Egyvonalasterv készítése

Készülék módosítás

Készülék lista...

Készülék felírati tábla megadása



Változat:

"V9.00.110630"

2011.06.30.


3.

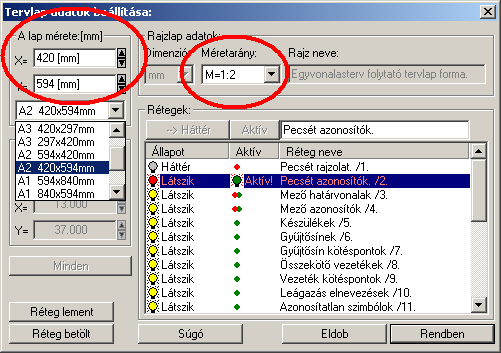

Az egyvonalas tervlap méret és méretarány beállítása

Ahhoz, hogy egy komplett állomás egyvonalas tervét egyetlen tervlapon is meg lehessen jeleníteni, a rendszerben a létesítmény közös mezőben {Project} az egyvonalas tervlapok mérete és méretaránya tervlaponként beállítható.

Lásd:

Egyvonalasterv készítése
Réteg beállítások


Változat:

"V9.00.120216"

2012.02.16.



Általános műszaki tervek készítése Nincs változás!

Kábelfektetési tervek készítése Nincs változás!

Kábeltervek készítése 2014.08.26.

1.

Optikai hálózatok tervezése

Az optikai hálózatok tervezése az OmegaCAD ELEKTRO rendszerben kiegészül azokkal a funkciókkal, szolgáltatásokkal, amellyel azokat a rendszer ellenőrzött támogatásával adhatjuk meg.

Lásd:

Kábeltervek készítése
Kábellista generálás beállítás: Optikai kábelek

Változat:

"V9.00.140826"

2014.08.26.


Anyag és költségvetés listák készítése 2013.03.22.

1.

Táblázatos formátumú anyaglista készítése

A továbbiakban lehetőség van az anyagszükségleteket táblázatos, 'Mátrixos' formában is előállítani.

Minta a táblázatos formátumra.

Lásd:

Anyag és költségvetés listák készítése

Anyaglista tervlapok generálása

Rajzos anyaglista generálás beállítás
Rajzos anyaglista generálás beállítás: Táblázat formátum beállítása


Változat:

"V9.00.130322"

2013.03.22.



dBASE listák készítése Nincs változás!

Törzsadatbázis listák készítése Nincs változás!

Tervlapok pecsét készítése 2015.08.26.

1.

Rajz vonal vastagság és szín sablon

A funkció páros segítségével lehetőség van egy rajz vonalainak vastagságát és színeit egyéni sablon álományba menteni, majd onnan egy másik rajba visszatölteni.

Lásd:

Tervlapok pecsét készítése

Megjelenítés

Rajz vonalak...



Változat:

"V9.04.150826"

2015.08.26.



Törzsadatbázisok kezelése 2014.08.26.

1.

Emeletes sorkapcsok

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

A sorkapocs akkor lesz emeletesként kezelhető, ha a Törzsadatbázisok kezelése modulban a sorkapocs típushoz az emeletek száma 2, vagy annál nagyobb értékre van állítva.

Lásd:

Áramútterv logikai tervezése

Emeletes sorkapcsok

Változat:

"V9.00.140826"

2014.08.26.


2.

Optikai hálózatok tervezése

Az optikai hálózatok tervezése az OmegaCAD ELEKTRO rendszerben kiegészül azokkal a funkciókkal, szolgáltatásokkal, amellyel azokat a rendszer ellenőrzött támogatásával adhatjuk meg.

Lásd:

Törzsadatbázisok kezelése
Optikai hálózatok törzsadatainak megadása
Optikai csatlakozó jellegének kiválasztása
Száloptika tulajdonság kiválasztása
Optikai kábel száloptika tulajdonság kiválasztása
Doboz készülék optikai adatainak megadása
Szimbólum készülék optikai adatainak megadása
Áramutas doboz felépítés megadása
Áramutas szimbólum felépítés megadása
Kábelek adattára
Sorkapcsok adattára

Változat:

"V9.00.140826"

2014.08.26.



'Weidmüller' Sorkapocs tervezés Nincs változás!

Kapcsolat/E-mail Omega-Soft Kft.
1992-2022
Minden jog fenntartva. ©
OmegaSoft WEB Site
