Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Áramutas szimbólum felépítés megadása

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:


A parancs segítségével az aktuális típus szimbólumokkal leírható részét állíthatjuk össze. Első lépésként az áramutas szimbólumok adattárából kell kiválasztanunk a megfelelő szimbólumokat, majd ezek csatlakozópont azonosítóit kell megadnunk. Az 'Áramutas felépítés megjelenítés:' ablakban a készülék ily módon összeállított szerelési képét láthatjuk.

---> ---> ---> ---> ---> --->

Új szimból

A nyomógomb segítségével a Áramutas szimbólumok adattár-ból új áramutas szimbólum(-okat) választhatunk a készülék típushoz a Szimbólum kiválasztása funkcióval. Egyszerre annyi szimbólumot kiválaszthatunk ki, ahányra rámutatunk. Az új szimbólumok mindig az utolsó szimbólum mögé kerülnek.

Gyártói készülék adatbázis készítése közben csak Minősített szimbólumokat választhatunk ki.

Beszúrás

A nyomógomb segítségével a Áramutas szimbólumok adattár-ból új áramutas szimbólum(-okat) választhatunk a készülék típushoz, amelyeket a rendszer a kijelölt szimbólum elé [a képen a 28,96-os csatlakozási pontú szimbólum] helyez. A korábbi szimbólumok csatlakozási pontjai változatlanok maradnak.

Csere

A nyomógomb segítségével a kijelölt szimbólumot, [a képen a 28,96-os csatlakozási pontú szimbólum] a Áramutas szimbólumok adattár-ból választott új áramutas szimbólumra cserélhetjük. A szimbólum meglévő csatlakozási pontja változatlanok maradnak. Ha az új szimbólumhoz több csatlakozási pont tartozik, mint a korábbihoz, akkor azokat természetesen meg kell adni!

Törlés

A gombbal törölhetjük készülék típusból a kijelölt áramutas szimbólumot.

Rendezés

A gombbal az áramutas szimbólumok sorrendjét változtathatjuk meg. Csak akkor érvényes a parancs, ha már több áramutas szimbólum van a készülékhez rendelve.

Csatlakozás

A gomb segítségével az egyes szimbólum részekhez tartozó csatlakozópont azonosítókat adhatjuk meg. Minden szimbólum rész minden csatlakozópontját meg kell adnunk. Ekkor a 'Készülékrész azonosítók megadása:' ablakba jutunk. Az ablakban a szimbólum képét látjuk a megadott csatlakozáspont azonosítókkal. A szerkesztő ablakban mindig annyi csatlakozáspont azonosító ablak van, amennyi csatlakozási pontja van a kijelölt készülékrészhez megadott szimbólumhoz rendelt keretnek.

A szimbólum kép alatti mezőben látható

07-02-01 (2) [Állásjelzés: 12,13] tájékoztató adatok tartalma a következő:
07-02-01 (2) [Állásjelzés: 12,13] A készülékrészt alkotó szimbólum adattári neve.
07-02-01 (2) [Állásjelzés: 12,13] A készülékrészt alkotó szimbólum egyedi adattári azonosító sorszáma. [ID]
07-02-01 (2) [Állásjelzés: 12,13] A készülékrész elnevezése. /Nem kötelező!/
07-02-01 (2) [Állásjelzés: 12,13] A készülékrész csatlakozó pontjainak listája, abban az esetben, ha az már meg volt adva. Ha nem, akkor itt is látható a szimbólum adattári neve és mögötte zárójelben a készülékrész sorszáma.

Az érvényes szöveg szerkesztő ablakban megadhatjuk a készülékrész csatlakozópont azonosítóit.

A 'Készülékrész neve:' szöveg szerkesztő ablakban adhatjuk meg a készülékrész elnevezését. /Nem kötelező!/

A gombbal a készülék előző szimbólumára térhetünk át. Ha az első szimbólum van a szerkesztő ablakban, akkor a gomb érvénytelen.

A gombbal a készülék következő szimbólumára térhetünk át. Ha az utolsó szimbólum van a szerkesztő ablakban, akkor a gomb érvénytelen.

Optikai tulajdonságok megadása

Szimbólum készülék optikai adatainak megadása funkcióban a készülék optikai tulajdonságait adhatjuk.


A készülék adatok módosítás befejezése a változások mentése nélkül.

Az adatok elmentésre előtt ellenőrzésre kerül, hogy a készülék valamennyi csatlakozási pontja különböző-e. Egyik sem ismétlődik meg. Az alfanumerikus azonosítási rend szerint nem lehet egy egységen belül ismétlődő elem.


Ha a készüléknek korábban már meg volt adva a doboz felépítése, és abban pontosan azonos számú és azonosítójú csatlakozó pont van, mint az itt most megadott szimból felépítésben, akkor az alábbi eldöntendő kérdés jelenik meg:

Rögzítjük, hogy kettős felépítésű készüléket adunk meg!
Azaz azonosan megadtuk a készülék szimbólum és a doboz felépítését is!
Így a tervekben választva, de csak az egyiket használhatjuk!

Ekkor a készülék felépítés így jelenik meg, a két felépítést elválasztó piros vonallal jelölve a választás szükségességét:

Ha a készülék szimból felépítése nagyobb felületen jelenne meg, mint az ablak mérete, akkor a felépítés előtti piros nyíl utal a kettős felépítésre:

Nem akarunk kettős felépítésű készüléket megadni.
Ebben az esetben biztosak lehetünk benne, hogy megjelenik a következő figyelmeztető ablak is!

Visszalépünk a készülék kapocspont megadási funkkcióba, és további módosításokat hajthatunk végre.


Ha vannak azonos csatlakozáspontok, akkor megjelenik az alábbi ablak, amelyben felsorolásra kerülnek az egyező csatlakozási pontok.

Az ellenőrzés a készülék valamennyi, a szimbólum felépítéshez tartozó kapocspontjainak és a doboz felépítéshez tartozó kapocspontjainak az összehasonlításával történik.

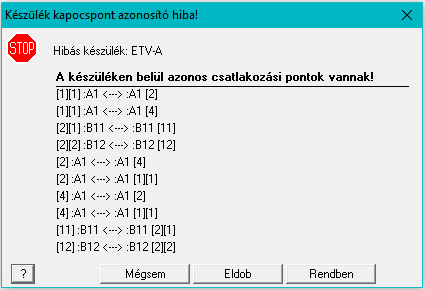

A készüléken belül azonos csatlakozási pontok vannak! hiba lista értelmezése:

1. sor

[1][1]

az 1. szimbólum 1. csatlakozási pontja

:A1

<---> azonos a

:A1

[2]

a doboz 2. csatlakozási pontjával.

3. sor

[2][1]

a 2. szimbólum 1. csatlakozási pontja

:B11

<---> azonos a

:B11

[11]

a doboz 11. csatlakozási pontjával.



[x][x]

Ha itt két érték van, akkor ez szimbólum rész!







[x]

Ha itt egy érték van, akkor ez doboz rész!

utolsó sor

[12]

a doboz 12. csatlakozási pontja

:B12

<---> azonos a

:B12

[2][2]

a 2. szimbólum 2. csatlakozási pontjával.



[x]

Ha itt egy érték van, akkor ez doboz rész!







[x][x]

Ha itt két érték van, akkor ez szimbólum rész!

Visszalépünk a készülék kapocspont megadási funkkcióba, és a jelzett azonosságokat kijavíthatjuk, vagy további módosításokat hajthatunk végre.

A készülék adatok módosítás befejezése a változások mentése nélkül.

Elfogadjuk, hogy a készülék csatlakozáspontjainak megadása hibás! A módosított adatok mentésre kerülnek az adatbázisba.
Ha hibás, változatlan adatokkal használjuk a készüléket, akkor minden egyes készülék esetében ezt a hibajelzést viszontlátjuk a következő helyeken:

Áramútterv logikai tervezése Készüléken belüli azonos csatlakozási pontok jelzése
Tervek automatikus kiértékelése Ellenőrzés
Készülék keresztreferencia elemzés
Áramútterv készülék táblázat készítése Generálás végrehajtása
Szerelési tervek készítése Generálás végrehajtása

Azon Minősített szimbólumok használata esetén, amelyeknek nincs egy csatlakozási pontja sem, azoknál a készülékekhez tartozó táblázatok automatikus összeállítása során enek a szimbólumnak a grafikus képet illeszteni fogja a következő szimbólumhoz, pontosabban a következő szimbólumra egy raszter távolsággal [5 mm] rátakar az alábbi minta szerint.


A módosított adatok mentésre kerülnek az adatbázisba.


Lásd:

Áramutas keretek adattára
Áramutas szimbólumok adattára
Adatbázisok grafikai megjelenítése

Korlátozások/megjegyzések:

Az OmegaCAD ELEKTRO rendszer készülék adatbázisra vonatkozó korlátait lásd itt!

Az OmegaCAD ELEKTRO rendszerben a készülékek csatlakozási pontjai maximum 8 azonosító karaktert tartalmazhatnak.
