Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülékek módosítása tervjel lista szerint

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Listák

Készülékek Tervjel szerint...

Szerszámos:

A készülékek tervjel osztályokhoz vannak rendelve. A tervjel osztályon belül találjuk az azonos tervjelű, de eltérő tervjel sorszámú elemeket. A listán az összes áramút tervben elhelyezett és azonosított készüléket megtaláljuk, és adatait módosíthatjuk.

---> ---> ---> ---> ---> ---> Sorkapocs tulajdonság BE/KI kapcsolása ---> Készülék/kábeloldal megfordítása a szerelésterven [Ha sorkapocs tulajdonságú] ---> Sorkapocsléc és sorkapocs beállítása [Ha sorkapocs tulajdonságú] --> ---> ---> ---> Tervjelosztály módosítása --->

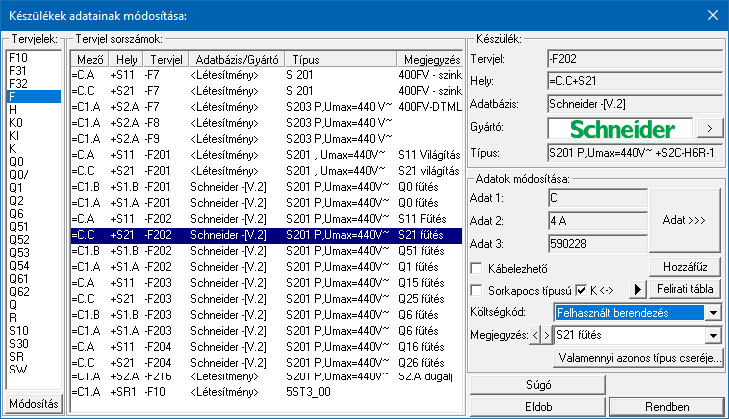

A listán először tervjelet majd azon belül tervjel sorszám alapján jelöljük ki a módosítani kívánt készüléket. A listán kiválasztott készülék következő adatait adhatjuk meg, illetve módosíthatjuk:

Készülék névleges adatának módosítása, frissítése

A gomb megnyomása után megjelenik Készülék névleges adat módosítása párbeszédpanel, ahol a készülékhez rendelt típuson belül a névleges adatokon módosíthatunk.

Az 'Készülék névleges adat' módosítás elvégezhető a lista ablakban is a listasorban az 'Adat1, -Adat2, -Adat3' hasábban elvégzett dupla egér kattintás után megjelenő Készülék névleges adat módosítása párbeszédpanelen.

A készülék típust tartalmazó adatbázis adatai

Az Adatbázis: tartalmazza annak az adatbázisnak a nevét, amelyből az elem kiválasztásra került. Ha ez a létesítményi adatbázis akkor a <Létesítmény> jelenik meg.

Ha az elem egy 'Gyártói adatbázis' eleme, akkor a Gyártó: ablakban megjelenik a kiadó logója, ha azt megadták, és érvényes lesz gomb, melynek használatával elérhetővé válik a 'Gyártói adatbázis' kiadójának adatai és a kiadások verzió változatainak története.

Valamennyi azonos típus cseréje

Valamennyi azonos típus cseréje funkcióban a módosításra kijelölt készülékkel valamennyi azonos típusú és névleges adatú készüléket egy művelet során cserélhetünk ki egymásik készülék típusra, névleges adatra. Nem érvényes a funkció típus nélküli készülékekre.

Meglévő készülékhez kiegészítő elem hozzáadása, módosítása:

A funkcióval lehetőségünk van az alap készülék típushoz további készülékrészeket hozzáfűzni.

Lásd: Készülékhez további részek hozzáfűzése

Készülék felírati tábla adatainak megadása, módosítása

A készülekekhez egyedi felírati tábla adható meg, amelynek adatait megadhatjuk, módosíthatjuk a Készülék felírati tábla megadása funkcióban.

Készülék költség kódjának módosítása

Az ablakban módosíthatjuk a készülék költség kódját.
(Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

A 'Készülék költség kód' módosítás elvégezhető a lista ablakban is a listasorban a 'Költségkód' hasábban elvégzett dupla egér kattintás után megjelenő Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása választó ablakban.

Készülék rövid funkcióleírás módosítása

A készülék rendeltetésére, funkciójára utaló rövid leírást itt módosíthatjuk ebben az ablakban. (Lásd: Megjegyzés megadása készülékhez)

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A 'Készülék megjegyzés' módosítás elvégezhető a lista ablakban is a listasorban a 'Megjegyzés' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy:

  • Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül.
  • Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre.
  • Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.)
  • A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén.
  • A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.
  • Készülék kábelezhetőségének beállítása

    Az ablakban ki/be kapcsolhatjuk a készülék kábelezhetőség tulajdonságot.

    Lásd: Kábelezhetőség beállítása

    Az 'kábelezhetőség' módosítás elvégezhető a lista ablakban is a listasorban az 'Kábelezhető' hasábban elvégzett dupla egér kattintással is.

    Készülék sorkapocs tulajdonság beállítása

    Az ablakban ki/be kapcsolhatjuk a készülék sorkapocs tulajdonságot.

    A 'Készülék sorkapocs tulajdonság' módosítás elvégezhető a lista ablakban is a listasorban az 'Sorkapocs típusú' hasábban elvégzett dupla egér kattintással is.

    Lásd: Sorkapocs tulajdonság beállítása

    Készülék<->kábeloldal megfordítva

    Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a kapcsoló, amelynek beállításával a szerelésterven a készülék sorkapocsléc bekötési táblázatban a készülék felső oldalát alulra helyezzük át, a kábel oldalra.

    Készülék sorkapocsléc beállítása

    Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a funkció melynek segítségével megadhatjuk, hogy a sorkapocs típusú készülék melyik lécen, és ott melyik sorkapocs előtt, vagy után legyen elhelyezve.

    Lásd: Készülék sorkapocsléc beállítása

    A listán a kiválasztott tervjel osztályhoz tartozó tervjel sorszámok sorrendjét is megtudjuk változtatni.

    A 'Tervjel sorszámok rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort ebbe a sorba helyezi át a rendszer.

    Tervjelosztály módosítása

    A 'Tervjelosztály módosítása' funkció segítségével mindazon készülékek tervjelét tudjuk egységesen megváltoztatni, amelyek a kiválasztott tervjelosztályhoz tartoznak. A végrehajtás során a valamennyi érintett készülék tervjele megváltozik, úgy hogy az újonnan megadott tervjelosztályhoz hozzáillesztésre kerül a készülék saját egyedi tervjelsorszáma.

    Természetesen nem adható meg olyan tervjelosztály, amely már létezik a tervjellistán. Ha mégis, akkor a fenti hibajelzés látható, és a módosítás így nem hajtható végre!

    Lásd: Új tervjel - sorszám megadása billentyűzetről

    A listán új készüléket jelölünk ki, és a korábban kijelölt készülék adataiban változás van, akkor a rendszer rákérdez, hogy a változásokat mentse-e? Kivéve, ha a lista ablakból a gombbal lépnünk ki.

    A megerősítési kérdés be/ki kapcsolható a Tervezési opciók... Hiba figyelmeztető ablak megjelenik! pont alatt.


    Lásd:

    Tervjel lista karbantartása...


    Korlátozások/megjegyzések:

    Az OmegaCAD ELEKTRO rendszer készülék felépítésére vonatkozó korlátait lásd itt!

    A készülékekhez rendelhető felhasználói szövegeket a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\TerminalsName.ini' állományban tárolja.
