Optikai elemek kigyűjtése az áramút
logikai tervlapokról
Kigyűjtésre kerülnek az áramút logikai
tervlapokról azok az elemek, amelyek optikai tulajdonsággal vannak ellátva.
Ennek során más elemekkel való kapcsolatuk ellenőrzésre kerül.
A kigyűjtés során figyelt hibák:
|
794
|
Elágazás van az optikai hálózat ezen
pontján!
Az optikai útvonalban nem lehet leágazás! Ha egy optikai csatlakozóba egynél
több kapcsolat érkezik, akkor ezt a hibajelzést kapjuk!
|
|
797
|
Optikai csatlakozóhoz nem kábel
csatlakozik!
Az optikai útvonalon a kapcsolatokat csak kábelekkel lehet megvalósítani! Ezért
optikai csatlakozóba vezetékkel nem lehet csatlakozni!
|
|
798
|
Optikai csatlakozóhoz nem optikai kábel
csatlakozik!
Az optikai útvonalon a kapcsolatokat csak optikai kábelekkel lehet
megvalósítani! A hiba arra utal, hogy az optikai útvonalban olyan kábel típus
van használatban, amelynek nincsenek megadva az
optikai tulajdonságai!
|
|
799
|
Optikai csatlakozó körvezetéken van
elhelyezve!
A hiba csak akkor fordulhat elő, ha az optikai csatlakozókat sorkapoccsal
valósítjuk meg! Optikai útvonalon nem értelmezett a körvezetékek használata!
|
|
|
|
 |
Optikai útvonal ellenőrzése
Az optikai útvonal egy aktív készülék adó (Tx),
vagy vevő (Rx) pontjából kiindulva, patch kábelen optikai csatlakozóra
érkezik. Innen optikai kábelen át egy másik optikai csatlakozóra érkezik.
Innen egy újabb patch kábelen keresztül jut el az aktív optikai készülék
vevő (Rx), vagy adó (Tx) pontjára. A közbülső optikai kábel
elmaradhat. Két aktív készülék közvetlen patch kábel kapcsolata is
lehetséges.
Ez a folyamat azt ellenőrzi, hogy az optikai
útvonalon a optikai szál valamennyi jellemzője azonos legyen! Továbbá
ellenőrzésre kerül, hogy az adó (Tx) pont vevő (Rx) ponttal legyen
összekötve!
Lehetséges hibák:
|

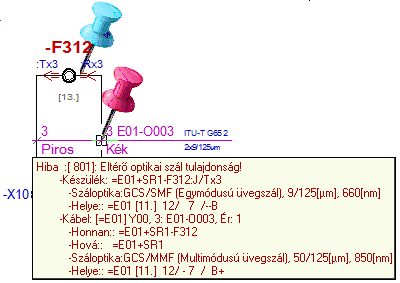

801
|
Eltérő optikai szál tulajdonság!
Az aktív optikai készülék csatlakozó pontjának optikai szál tulajdonsága nem
azonos a csatlakozó kábel optikai szál tulajdonságával. Mind a három
tulajdonságnak azonosnak kell lennie!
|
Száloptika jellemzői:
|
Értékek
|
|
Jelleg
|
monomódusú üvegszál
|
|
Méret
|
9/125 µm
|
|
Hullámhosz
|
1300 nm
|
|
|
804
|
Készülék jellegű optikai csatlakozónak
nem azonosítható a kimeneti pontja!
Ha az optikai csatlakozókat készülékkel modellezzük, akkor az optikai útvonal
automatikus meghatározásához az a szerkesztési szabály, hogy a csatlakozó
készülék be és kimeneti pontja egymással 'szemben' van, azaz, ha
függőleges az optikai útvonal szerkesztése, akkor a csatlakozó be és
kimeneti pontja azonos 'X' koordinátán van, azaz egymás fölött, ha vízszintes,
akkor azonos 'Y' koordinátán kell hogy legyen! Ez a szabály érvényes mind a
szimbólum, mind a doboz felépítésű optikai csatlakozókra! Ez a feltétele
annak, hogy az optikai útvonalon el lehesen jutni a kiindulási pontból az
érkezési pontba!
|
|

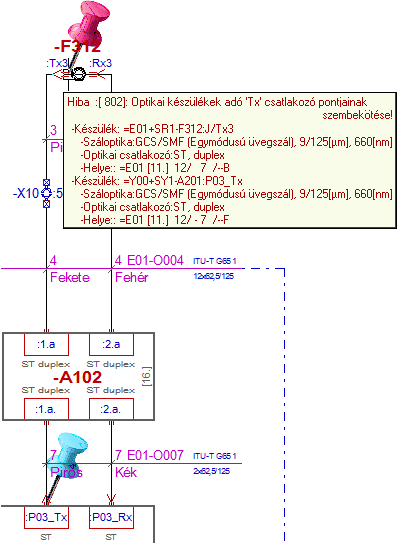

802
|
Optikai készülékek adó 'Tx' csatlakozó
pontjainak szembekötése!
|
|
803
|
Optikai készülékek vevo 'Rx' csatlakozó
pontjainak szembekötése!
Az optikai útvonal egyik végén adó (Tx) pont van, akkor a másik végén vevő (Rx) pontnak kell lennie!
|
|
|
