"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

A funkció a tervlapokon korábban elhelyezett logikai elemek tulajdonságának megváltoztatására szolgál. A funkcióba belépés után a módosítandó logikai elem kijelöléséhez a következő rendszerüzenetet kapjuk:

Módosítás közben a pont bevitel szabályai érvényesek. A pont megadása közben a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő funkciókat használhatjuk a pont igazítási módok változtatására, a funkció befejezésére. A módosítás folyamatot a billentyűzet ESC gombjának megnyomásával is tudjuk megszakítani. Megszakítható a művelet egy másik funkció elindításával is.

Ha a megjelenő kereső kurzorral logikai elemet választunk ki, az kiemelt színnel megjelenik a képernyőn, és attól fűggően, hogy milyen logikai elemet azonosítottunk, annak megfelelő ablak jelenik meg:

Bemenetek módosítása.

Logikai kapuk módosítása.

Egyedi áramkörök módosítása.

Kimenetek módosítása.

Ha a kijelölés során nem sikerül logikai elemet azonosítottunk, és a 'hiba figyelmeztető ablak megjelenik' a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

Gyors funkció elérés:

Ha a lebegő menü és elem kijelölés használata bekapcsolt, és logikai elem van kijelölve, akkor a megjelenő lebegő menűből:

A logikai elem módosítását elvégezhetjük a rajzolatán végrehajtott bal oldali egérgomb dupla kattintásával is.

Bemenetek módosítása:

Ha a logikai elem kijelölés során Bemenet elemet azonosítottunk, a kezelő panel a bemenetek megadására a szerint változik, hogy fizikai, goose vagy készüléken belüli belső bemenetet kezelünk.

Tartalom:

		Fizikai bemenet: Logikai elem bemeneti adatainak megadása
		Goose bemenet: Logikai elem bemeneti adatainak megadása
		Készüléken belüli bemenet: Logikai elem bemeneti adatainak megadása
		Logikai elemhez rendelt fizikai készülék adatainak megadása
		Logikai elem kapcsolat adatok megjelenítésének beállítása
		Logikai elem grafikai megjelenítésének beállítása
		Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai kapuk módosítása:

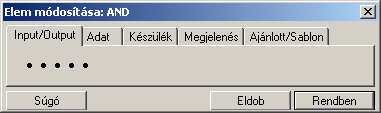

Ha a logikai elem kijelölés során Logikai kapu elemet azonosítottunk az alábbi kezelo panel jelenik meg.

Tartalom:

		Logikai elem input/output adatainak megadása
		Logikai bemetek, kimenetek száma
		Logikai elemhez rendelt fizikai készülék adatainak megadása
		Logikai elem grafikai megjelenítésének beállítása
		Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Egyedi áramkörök módosítása:

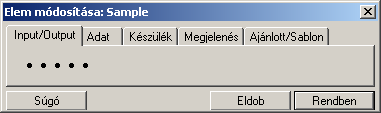

Ha a logikai elem kijelölés során Egyedi áramkör elemet azonosítottunk az alábbi kezelo panel jelenik meg.

Tartalom:

		Logikai elem input/output adatainak megadása
		Logikai bemetek, kimenetek száma. (Elem neve. Könyvtár)
		Logikai elemhez rendelt fizikai készülék adatainak megadása
		Logikai elem grafikai megjelenítésének beállítása
		Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Kimenetek módosítása:

Ha a logikai elem kijelölés során Kimenet elemet azonosítottunk, a kezelő panel a kimenetek megadására a szerint változik, hogy fizikai, goose vagy készüléken belüli belső kimenetet kezelünk.

Tartalom:

		Fizikai kimenet: Logikai elem kimeneti adatainak megadása
		Goose kimenet: Logikai elem kimeneti adatainak megadása
		Készüléken belüli kimenet: Logikai elem kimeneti adatainak megadása
		Logikai elemhez rendelt fizikai készülék adatainak megadása
		Logikai elem kapcsolat adatok megjelenítésének beállítása
		Logikai elem grafikai megjelenítésének beállítása
		Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

A gomb megnyomásával változtatás nélkül kilépünk.

Ha ezzel a gombbal lépünk ki, a kijelölt logikai elem az aktuális változtatásokkal újra szerkesztődik. Csak akkor érvényes, ha valamely paraméteren változtattunk, vagy a hozzákapcsolt elem adataiban van változás.
