Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

Menü:

E L E K T R O

Áramút FEDŐlap tervezés
Szerszámos:

Nyomógomb:

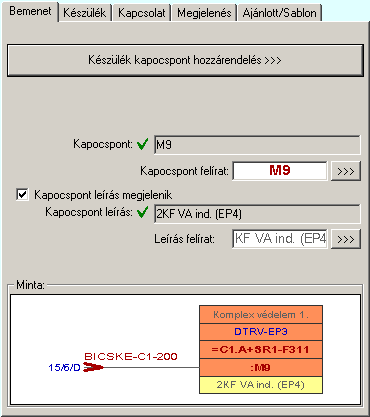

A panel segítségével a fizikai bemenetek bemeneti kapcsolódás adatainak megadását végezhetjük el.

---> ---> ---> ---> ---> ---> --->

Ha a logikai elemhez fizikai készüléket kapcsolunk, akkor kapocspont felíratot és kapocspont leírás adatokat lehet megadni, és megjeleníteni.

Ezek a kapcsolódáshoz rendelt adatok lehetnek fiktív felíratok. Ekkor szabadon szerkeszthetőek a szerkesztő ablakban. De lehetnek egy konkrét fizikai készüléknek egy konkrét kapocspontjához rendelve is. Ha ezen készüléknek a kapocspontja az áramútterven már elhelyezett, akkor a kapcsolódást leíró adatok valóságosak lesznek. A rajzon a kurzor segítségével közvetlenül az áramútterv azon lapjára és pontjára ugorhatunk, ahol ez a kapocspont az áramúttervlapon van.

Abban az esetben ha a kapocspont konkrét készülék kapocspontjához rendelt, akkor az egyes tulajdonságok előtt az alábbi visszajelző ábrák valamelyike látható:

A tulajdonság a grafikus lapon és az adatbázisban azonos.

A tulajdonság a grafikus lapon és az adatbázisban éltérő.

A konkrét készülék kapocsponthoz rendelést ennek a gomb megnyomásával kezdhetjük el.

Ha a logikai elem még nem volt készülékhez rendelve, akkor először a készülékhez rendelést kell elvégezni. A folyamat ugyan az, mint a:
Logikai elemhez rendelt fizikai készülék adatainak megadása
készülékhez rendelés folyamata.

Ha a logikai elem már konkrét fizikai készülékhez rendelt, akkor a kapocspont hozzárandelést kell elvégeznünk.

Kapocspont kijelölés szimbólum felépítés esetén:

Kapocspont kijelölés doboz felépítés esetén:


Lásd:
Fizikai bemenet: Logikai elem bemeneti adatainak megadása

Goose bemenet: Logikai elem bemeneti adatainak megadása

Készüléken belüli bemenet: Logikai elem bemeneti adatainak megadása

Logikai elemhez rendelt fizikai készülék adatainak megadása
Logikai elem kapcsolat adatok megjelenítésének beállítása
Logikai elem grafikai megjelenítésének beállítása
Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése


Korlátozások/megjegyzések:

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
