"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

A parancsot követően a törlendő logikai elemre pozicionálva, a kijelölt logikai elem törlése végezhető el.

A törlési funkció elindítása után a rendszer pont beviteli módba kerül. Megjelenik a kereső kurzor és az üzenet ablakban a következő látható:

A törlés közben a pont bevitel szabályai érvényesek. A pont megadása közben a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő funkciókat használhatjuk a pont igazítási módok változtatására, a funkció befejezésére. A törlési folyamatot a billentyűzet ESC gombjának megnyomásával is tudjuk megszakítani. Megszakítható a művelet egy másik funkció elindításával is.

Ha a kijelölés során logikai elemet azonosítottunk, és a megerősítési kérdés a tervezési opciók funkcióban nincs kikapcsolva, a törlés csak akkor hajtódik végre, ha itt a szándékunkat válasszal megerősítjük.

Ha a kijelölés során nem sikerül logikai elemet azonosítottunk, és a 'hiba figyelmeztető ablak megjelenik' a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

A logikai elem törlése végrehajtható a grafikus alaprendszer bármely elem törlési funkciójával: Bármely elem törlése, vagy a Csoport elem törlése funkciókkal. Ha ezek funkciók valamelyikét hívjuk meg, akkor az üzenet ablakban a következő üzenet látható.

Természetesen, ha a fenti grafikus alaprendszer törlési funkciók valamelyikét használjuk, akkor a kijelölő ponttal eltalált bármilyen elemet törölni fogunk megerősítési kérdés nélkül!

Gyors funkció elérés:

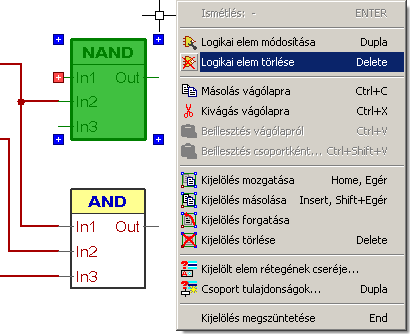

Ha a lebegő menü és elem kijelölés használata bekapcsolt, és logikai elem van kijelölve, akkor:

'Delete'

A logikai elem törlését elvégezhetjük a billentyűzet 'Delete' gombjának megnyomásával is.
