Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

Menü:

E L E K T R O

Áramút FEDŐlap tervezés
Szerszámos:

Nyomógomb:

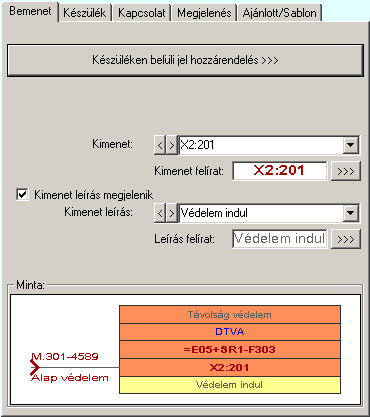

A panel segítségével a készüléken belüli bemenetek bemeneti kapcsolódás adatainak megadását végezhetjük el.

---> ---> ---> ---> ---> ---> --->

Ha egy készüléken belüli jeleket kapcsolunk össze, akkor kimenet felíratot és kimenet leírás adatokat lehet megadni, és megjeleníteni.

Ezek a kapcsolódáshoz rendelt adatok lehetnek fiktív felíratok. Ekkor szabadon szerkeszthetőek a szerkesztő ablakban. De lehetnek egy konkrét készüléknek egy konkrét pontjához rendelve is. Ekkor rajzon a kurzor segítségével közvetlenül a terv azon lapjára és pontjára ugorhatunk, ahol ez a pont a tervlapon van.

A készüléken belüli jelek összerendelését ennek a gomb megnyomásával kezdhetjük el.

Ekkor az első lépésben 'Mező kijelölése:' funkcióban ki kell jelölnünk azt a mezőt, amelyben a kapcsolódó elemet meg akarjuk jelölni.

Ezután a cél tervlap kijelölése következik. Ki kell választanunk azt a tervlapot, amellyen az összejeleölendő kapcsolat van.

A 'Lapkapcsolat kijelölése:' funkció segítségével a tervlaplistáról úgy válthatunk az aktuálisan tervlapról egy másikra, hogy a tervlap listán kijelöljük a kívánt tervlapot és a

gomb megnyomásával lépünk ki. Ekkor az a tervlap töltődik be, amely a tervlaplistán kék színnel ki van jelölve.

vagy a tervlapok lista soron végzett dupla egér kattintással a kijelöléssel együtt a kilépést végrehajtjuk.

A 'Lapkapcsolat kijelölése' funkciói:

A funkció segítségével a terv előző lapját lehet betölteni. Az aktuális tervlapot a rendszer automatikusan menti. A mentés után a szerkesztési parancsok érvénytelenítési lehetősége megszűnik. Ha a terv első lapja az aktuális lap, akkor a parancs nem működik!
A működése azonos a menü Az előző lap betöltése funkcióval.

A funkció segítségével a terv következő lapját lehet betölteni. Az aktuális tervlapot a rendszer automatikusan menti. A gomb nem érvényes abban az esetben, ha új lap van érvényben. Csak az új lap mentése után van lehetőség megint új lapot kérni! A mentés után a szerkesztési parancsok érvénytelenítési lehetősége megszűnik.
A működése azonos a menü A következő lap betöltése funkcióval.

A gomb segítségével a lapkijelölés annak a lapnak a kijelölésével zárul, amely a gomb megynyomása idején a képernyőn látható.

A sikeres tervlap kijelölés után a kijelölő kurzor jelenik meg a tervlapon, amellyel meglévő olyan logikai elemre kell mutatnunk, amely ugyanazon készülékhez rendelt készüléken belüli kimenet.

Készüléken belüli OUTPUT elem azonosítása: [ESC=Kilépés!]

Ha a kijelölés sikeres, akkor a kimenti elem és a bemeneti elemet a rendszer összejelöli az aktuális pozíció jelölésekkel. A kijelölt kimeneti elem kimenet és kimenet leírás adatait a rendszer a bemeneti elem azonos adataiba másolja.

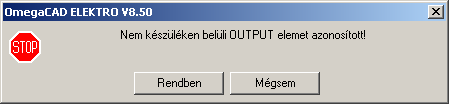

Ha a kijelölés során nem sikerül olyan logikai elemre mutatnunk, amely készüléken belüli kimenet elem, és a hiba figyelmeztető ablak megjelenik a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

A gomb megnyomásával tudunk visszatérni a logikai elem kijelöléshez, úgy, hogy új elemet azonosítunk az előbbi elhibázott elem helyett.

Ha ezzel a gombbal lépünk ki, akkor befejeződik a logikai elem módosítása funkció. Az előbbi összejelölés sikertelen lesz, mert nem történt meg a kapcsolatpár teljes összejelölése.


Lásd:
Fizikai bemenet: Logikai elem bemeneti adatainak megadása

Goose bemenet: Logikai elem bemeneti adatainak megadása

Készüléken belüli bemenet: Logikai elem bemeneti adatainak megadása

Logikai elemhez rendelt fizikai készülék adatainak megadása
Logikai elem kapcsolat adatok megjelenítésének beállítása
Logikai elem grafikai megjelenítésének beállítása
Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése


Korlátozások/megjegyzések:

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
