Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

A tervlap egyedi tervpecsét adatainak megadása

'ELEKTRO rendszer' minden tervtípus kezelő modul

Elérés:	Menü:	(Modul menü)
			Tervpecsét adatok...

Szerszámos:

Nyomógomb:

Az OmegaCAD ELEKTRO rendszerben a tervlapok pecsétjeiben az adatok több csoportban adhatók meg. Vannak olyan pecsét adatok, amelyek a létesítmény valamennyi tervlapjára érvényesek. Ilyenek a tervező, osztályvezető, vezetőtervező, ellenőr és még néhány fontos adat. Ezeket az adatokat a létesítményre közösen, csak egy helyen kell és lehet megadni a Terv pecsétek létesítmény adatai funkcióban. Ha a létesítményben mezőnként eltérőek a tervező és a hozzátartozó fő adatok, akkor ezeket az adatokat lehetőségünk van mezőnként megadni a Terv pecsétek mező adatai funkcióban. Ilyen esetben a mező terveihez megjelenő embléma formátumot a Mező tervlapok pecsét formátumának megváltoztatása funkcióval tudjuk beállítani.

Ha a tervezés során egy mezőben egyes tervlapokon nem csak egy tervező hoz létre tervlapot, akkor a tervező és a hozzátartozó adatokat egyedileg kell megadni. Ilyen előfordulhat, ha rekonstrukció során új szereléshely kerül kialakításra, és ennek a szereléshelynek az elrendezési és szerelési terveit már egy meglévő létesítményben újjonnan kell felvenni, és a létesítményi, vagy mező tervező nem azonos a rekonstrukciót végző tervezővel. Hasonlóan lehet új tervlapokat felvenni az általános műszaki modulban is.

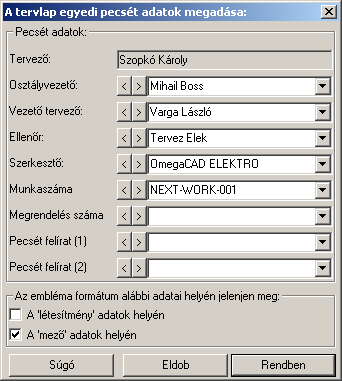

Ha arra van szükségünk, hogy a tervnek egyedi tervező és hozzátartozó adatai legyenek, akkor használjuk ezeket a beállításokat:

'Pecsét adatok:'

Ebben a részben adhatjuk meg a tervlaphoz tartozó egyedi tervező, osztályvezető, vezetőtervező, ellenőr és egyéb adatokat. Ezek közül a tervező csak látható, de nem módosítható. A tervező neve Az OmegaCAD ELEKTRO rendszer indítása során kerül beállításra.

Ezek az adatok közül az 'Osztályvezető', 'Vezető tervező' és az 'Ellenőr' adata nem lehet üres!

A 'Tervező' adata az egyedi pecsét adat létrehozásakor Az OmegaCAD ELEKTRO rendszer indítása során megadott névvel kerül kitöltésre, és nem változtatható meg amíg az egyedi pecsét adat érvényben van! Későbbi megváltoztatása csak úgy lehetséges, hogy az egyedi pecsét adatokat megszüntejük! Ez úgy lehetséges, hogy mind a 'A 'létesítmény' adatok helyén' és a 'A 'mező' adatok helyén' kapcsolókat kikapcsoljuk, vagy a megelőző Tervpecsét adatok megadása funkcióban a 'A tervlapnak egyedi tervpecsét adata is van' kapcsolót kikapcsoljuk. Majd ugyanitt újra megadjuk az egyedi pecsét adatokat!

'Az embléma formátum alábbi adatai helyén jelenjen meg:'

A tervlapra vonatkozó tervező és a hozzátartozó fő tervpecsét adatok lehetnek a létesítményre vonakozóan minden mezőre érvényesek. Ekkor ezeket az adatokat a Terv pecsétek létesítmény adatai funkcióval adhatjuk meg a teljes létesítmnyre vonatkozóan. Ilyen esetben a tervekre érvényes embléma formátumban ezeknek a felíratoknak a helyét úgy alakítjuk ki a Pecsét felirat funkcióval, hogy a pecsétekben ezek jelenjenek meg.

Ha a létesítményben mezőnként eltérőek a tervező és a hozzátartozó fő adatok, akkor ezeket az adatokat lehetőségünk van mezőnként megadni a Terv pecsétek mező adatai funkcióban. Ilyen esetben a mező terveihez megjelenő embléma formátumot a Mező tervlapok pecsét formátumának megváltoztatása funkcióval tudjuk beállítani.

Attól fűggően, hogy a tervlap milyen kialakítású embléma felületen fog megjelenni, kell megtennünk az alábbi választást. (Ha olyan embléma felületen jelenik meg a tervlap, amelyen biztosan egyszerre nincs jelen a létesítményi és a mező adatokhoz tartozó felíratok megjelenítése, akkor egyidejűleg bekapcsolhatjuk mind a két kapcsolót is!)

Az alábbi két kapcsoló közül valamelyiknek bekapcsolt állapotúnak kell lennie ahhoz, hogy a tervlap egyedi pecsét adatai megjelenhessenek!

A 'létesítmény' adatok helyén

Bekapcsolása esetén a terv egyedi adatai az alkalmazott pecsétformátumtól függően a létesítményhez rendelt adatok helyén fog megjelenni. (Lásd: Pecsét felirat)

A 'mező' adatok helyén

Bekapcsolása esetén a terv egyedi adatai az alkalmazott pecsétformátumtól függően a mezőhöz rendelt adatok helyén fog megjelenni. (Lásd: Pecsét felirat)

Lásd:

Tervpecsét adatok megadása

Lásd még:

		Létesítmények kezelése
		Létesítmények felépítése

	Terv pecsétek létesítmény adatai
	Terv pecsétek mező adatai
	Mező tervlapok pecsét formátumának megváltoztatása


		Tervlapok pecsét készítése

Pecsétadatok megadása / Pecsét felirat

	Korlátozások/megjegyzések:
		Ha egy tervlapnak egyedi tervpecsét adatokat adunk meg, és ennek megjelenését a tervlapon bekapcsoljuk, akkor a pecsétek létesítmény adatai és pecsétek mező adatai megváltoztatása esetén nem fog a tervlapnak az az egyedi pecsét adata megváltozni. Ezeknek a tervlapoknak a pecsét adatait mindaddig egyedileg kell kezelni, míg ezt a beállítást ki nem kapcsoljuk!
		Az OmegaCAD ELEKTRO rendszerben a mező tervpecsét adatok elnevezései maximum 30 karaktert tartalmazhatnak. (Osztályvezető, Vezető tervező, Ellenőr, Szerkesztő, ....)
		Az OmegaCAD ELEKTRO rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!
		A 'Tervező' adata az egyedi pecsét adat létrehozásakor Az OmegaCAD ELEKTRO rendszer indítása során megadott névvel kerül kitöltésre, és nem változtatható meg amíg az egyedi pecsét adat érvényben van! Későbbi megváltoztatása csak úgy lehetséges, hogy az egyedi pecsét adatokat megszüntejük! Ez úgy lehetséges, hogy mind a 'A 'létesítmény' adatok helyén' és a 'A 'mező' adatok helyén' kapcsolókat kikapcsoljuk, vagy a megelőző Tervpecsét adatok megadása funkcióban a 'A tervlapnak egyedi tervpecsét adata is van' kapcsolót kikapcsoljuk. Majd ugyanitt újra megadjuk az egyedi pecsét adatokat!
		A beállított felhasználói adatok a x:\V10.x..\OmegaWin32\UserSettings\PlansName.ini állományban tárolódik.
