Az OmegaCAD ELEKTRO Felhasználói kézikönyv kiegészítése |
|
Eltérések az OmegaCAD ELEKTRO V9.11 és a V9.21 rendszerek között |
|
|
|
|
|
|
Gyűjtősín, vezeték csatlakozási pont szerkesztése funkció javítása.
A Lásd:
|
|||||||
|
||||
|
|
|
Kábelfésű elhelyezés funkció javítása.
A kábel fektetési nyomvonal készítése során, a már kiértékelt hekyszínrajzon a Lásd:
|
|||||||
|
||||
|
|
|
|
Tervlap mentés funkció javítása. Az elrendezési és műszaki tervlapok mentésének javítása olyan esetekben, amikor a tervlap nem tartalmaz grafikus elemet, rajzolatuk nincs, de a tervlap adataiban változás van, egy későbbbi felhasználás érdekében. A továbbiakban ezek a látszólag üres tervlapok is mentésre kerülnek.
Ennek hiánya okozott olyan működési zavarokat, amikor egy új elrendezési terv készítése során, az üres tervlapon úgy kezdtünk elhelyezni sorkapocsléc körvonal rajzolatot,
hogy közvetlenül előtte állítottuk be az ehhez kívánt
Lásd:
|
|||||||
|
||||
|
|
|

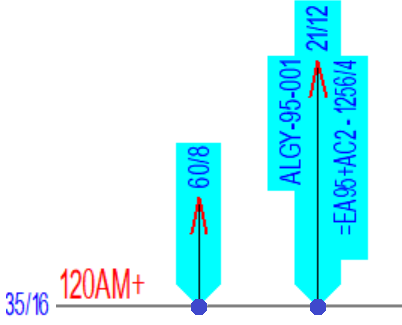

Bontás/építés jelölés az áramútter és a szerelés terven. Bontás/építés jelölés funkció javítása. Csavaros kötésponttal kapcsolódó mezőkapcsolatok 'bontás/építés' jelölésének kiértékelése kiegészítve. A csavaros kötéspontok nem rendelkeznek egyedi azonosítóval. Ezért önállóan, a saját állapotuk alapján nem jelölehetők a 'bontás/építés' állapotuk. A jelölési állapotuk ezért a hozzá kapcsolódó elem állapotából örökhető meg. Ha a kapcsolódás mezőn belüli, akkor az állapot a mező kiértékelésével egyszerűen beállítható. De ha a kapcsolat mező kapcsolaton keresztül kötődik, akkor csak akkor állapítható meg az állapot, ha a kapcsolódó mező is kijelölt kiértékelésre. Ha nem így van, akkor a rendszer erre hibajelzést ad! Ennek ellenére azt még figyelembe kell venni, hogy a jelölés így is csak akkor lesz elvégezve, ha a kapcsolódó mezőben is kijelölt a kapcsolathoz tartozó szereléshely! Tehát ha a kapcsolódó mezőben a szereléshely megjelenített, akkor a kiértékelésben a 'Megjelenített' szereléshelyeknek is bekapcsolt állapotúnak kell lennie! Továbbá pontosításra került a szereléstervben a 'Körvezeték bekötési tervek' készítése azokban az esetekben, amikor a körvezetéki kapcsolat másik mezőből érkezik, és az aktuális mezőben az érkező körvezeték nem létezik, vagy eltér.
Lásd:
|
||||||||||||
|
||||
|
|
|
Sorkapocsléc auditálása funkció javítása.
Sorkapocsléc auditálása
Ennek hiányának esetén a rendszer hibajelzést helyez el a hiba naplóban! Lásd:
|
|||||||||
|
||||
|
|
|
Blokk áthelyezése funkció bővítése az egyvonalas terveken.
A funkció közben a mozgatandó terület kijelölése után a tervlap megváltoztatására használhatjuk a
Vagy használhatjuk az alábbi lapozó szerszámot is:
Lásd:
|
|||||
|
||||
|
|
|
|
A tervjegyzék kötetekre tördelése. A tervjegyzék kötetekre tördelése funkció javítása. A kötetekre tördelés helyének megadása javítva. Lásd:
|
|||||||||||||||||||||||||
|
||||
|
|
|
Megvalósulási terv készítés funkció javítása. A Költségkódok beállítása 'Meglévő'-re és az Automatikus elem kiosztások rögzítése funkciók végrehajtása sorkapcsokra egyes esetekben program futási hibát okozott. A hiba javítva. Lásd:
|
||||||||
|
||||
|
|
|
A sorkapocs törzsadatbázis kezelés sorkapcsok kódszám listájának kezelése. A sorkapocs törzsadatbázisban az 'Egyéb gyártó' kijelölés esetén a 'Kódszám rendezés' és a 'Kódszám törlés' funkció javítása. Lásd:
|
||||||||
|
||||
|
|
|
|
Doboz készülékek magyarázat felírat stílus kezelés módosítása.
A doboz készülékek magyarázatainak felírás szöveg jellemzőit több helyen is meg lehet adni a
rendszerben. (
Elektro rendszer beállítások,
Lásd:
|
||||||
|
||||
|
|
|
Sorkapocs típusú készülék 'bontás/építés' jelölésének javítása. A szerelési tervek sorkapocs típusú készülékeinek 'bontás/építés' jelölésének javítása, olyan esetben amikor a jelölendő kapcsolat elhelyezését a bekötési cellában meg kell cserélni kábel bekötés elhelyezése miatt.
Lásd:
|
|||||||
|
||||
|
|
|
Sorkapocs elemzés javítása. Az olyan prioritásos sorkapcsok körvezetékhez rendelésének meghatározásakor, amikor a prioritások kiosztása hiányos (szórt kiosztás) és a sorkapocs olyan átkötésponthoz kapcsolódik, amely nem azon a szereléshelyen van, akkor a prioritásos sorkapocs körvezetékhez rendelése hibás lehetett, attól függően, hogy a sorkapocs saját szereléshelyén milyen elrendzésű és kapcsolatú átkötéspontok találhatók. A hiba javítva.
Lásd:
|
||||||
|
||||
|
|
|
|
A sorkapocs dBase lista készítés kiegészítése. A sorkapocs dBase lista készítés kiegészítésre került a 'Véglap' 'Válaszlap' és 'Végbak' elemek anyagszámával.
A sorkapocs kiegészítő elemekre az anyagszám megjelenítése csak a
Lásd:
|
||||||
|
||||
|
|
|

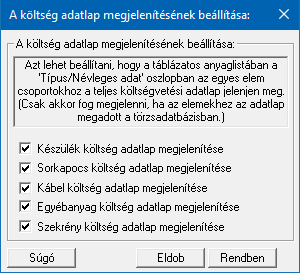

A grafikus anyaglista táblázatos formájának kiegészítése. A grafikus anyaglista táblázatos formában való előállítása kiegészítésre került azzal a lehetőséggel, hogy valamennyi adatbázis elemre beállítható, hogy a 'Típus Névleges adat' oszlopban a részletes költségvetési adatlap jelenjen meg.

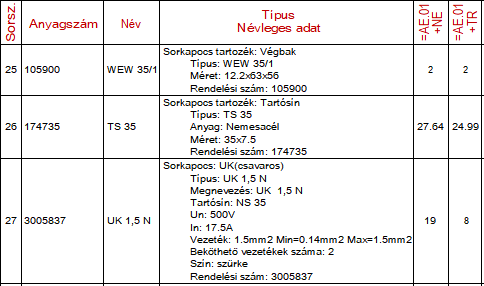

Részlet egy részletes költségvetési adatlapot tartalmazó anyaglista táblázatból:
Lásd:
|
|||||||||||||||||||
|
||||
|
|
|
Egyedi tervpecsét adatok tervező adatának megváltoztatása. Ha egy tervlaphoz egyedi pecsét adat került megadásra, akkor a 'Tervező' adatot a későbbiekben nem lehetett megváltoztatni. A funkció kiegészítésre került, hogy ennek megváltoztatásra legyen lehetőség.
A 'Tervező' későbbi megváltoztatásához az egyedi
pecsét adatokat el kell távolítani, meg kell szüntetni! Ez úgy lehetséges, hogy a 'A
tervlap egyedi tervpecsét adatainak megadása' funkcióban mind a A 'létesítmény' adatok helyén'
és a 'A 'mező' adatok helyén' kapcsolókat kikapcsoljuk, vagy a
Lásd:
|
|||||
|
||||
|
|
|
Szerelési terv készülék bekötési terv patch kábelvég jelölésének javítása. A szerelési tervek készülék bekötési terveinek generálása során azonos szereléshely közötti kábelvégek (patch kábel) jelölésénél, ha a kábelvég készülékhez rendelt, akkor egyes esetekben nem az ellenoldali készülék tervjele került megjelenítésre. A hiba javítva! Lásd:
|
|||||||
|
||||
|
|
|
Sorkapocsléc auditálása
A hibajelzések, figyelmeztetések beállítása és így a rendszer által jelezhető hibák pontosításra kerültek. Valamennyi elképzelhető hiba jelzése külön-külön állítható! Lásd:
|
||||||||||||
|
||||
|
|
|
Készüléken belüli azonos csatlakozási pontok jelzése. A készülék megadása, módosítása során ellenőrzésre kerül, hogy a készüléken belüli találhatók-e azonos csatlakozási pontok. Ha igen, akkor ennek a hibajelzés kezelése készülékenként adható meg. Ettől a változattól lehetséges az alábbi opció beállítása is:
Lásd:
|
|||||||||||
|
||||
|
|
|
Szerelési terv generálás közbeni vezeték lista készítés javítása. Ha a szerelési tervet a Bontási terv készítése, vagy Építési terv készítése összehasonlítással állítottuk elő, és a bekötési terv valamely kapcsolata mező kapcsolattal került megszerkesztésre, akkor a kapcsolatot azonosító alfanumerikus jelből hiányzott a kapcsolat alfanumerikus azonosító jele, azaz a ':' (kettőspont). [ Az -X9 léc :927-es sorkapocsra való hivatkozás hibásan -X9927 jelent meg a helyes -X9:927 helyett ]. A kapocspont alfanumerikus azonosítójel hiányzott a grafikus és Dbf táblázatokból is. A hiba javítva. Lásd:
|
|||||||
|
||||
|
|
|
Elrendezési terveken a készülék táblázat funkció javítása. Ha az elrendezési terveken a készülék táblázat funkció végrehajtása után közvetlenül a sorkapocs lécek elhelyezése is megtörtént, akkor a készülék táblázat bármikori újbóli végrehajtása során a sorkapocs lécek rajzolata törlődött. A hiba kijavítva. Lásd:
|
|||||||
|
||||
|
|
|
Szerelési terveken a sorkapocs lammella átalakítása vezetékké funkció javítása. A szerelésterv sorkapocs bekötés részében a sorkapocs lammella átalakítása vezetékké funkció végrehajtása kijavítva. Lásd:
|
|||||||
|
||||
|
|
|
Ablak pozíciónálás javítása több monitoros használati módban. Az ablakok pozícióinak ellenőrzése több megjelenítő hasznáalata esetén. Ablak pozíciók módosítása olyan esetekben, amikor az ablak igazítás miatt az ablak egy része már egy másik megjelenítőre esne. Továbbá azon eseteknek kiszűrése, amikor az ablak korábbi tárolt pozíciója már nem létező megjelenítőre kerülne. |
||
|
||||
|
|
|
|

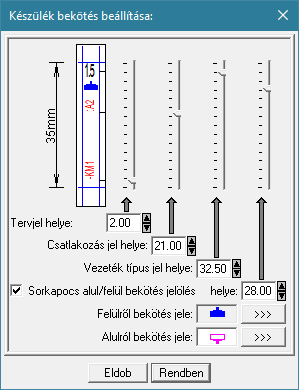

Készülék bekötési táblázatban a sorkapocs bekötés alul/felül jelölés elhelyezése. A szereléstervek generálása során lehetőség van arra, hogy a készülék bekötési táblázatban is el legyen helyezve az alul/felül bekötés jelölése, ha a készülék sorkapocshoz van bekötve.

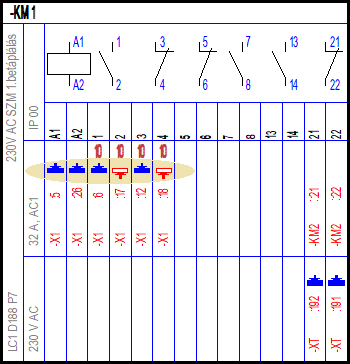

Minta a sorkapocs bekötés alul/felül jelölésre. Lásd:
|
|||||||||||||
|
||||
|
|
|
Az Interneten történő kapcsolattartás biztonságának növelése. A kapcsolattartásunk biztonságának növelése érdekében a honlapunk elérését SSL tanúsítvánnyal láttuk el. Ezzel a honlap elérése "https:\\www.omegasoft.hu" -ra változik. Ezt a böngészőnk a címsorban a következőképpen jelzi:
Ezzel együtt, összhangban a fentiekkel, módosításra került a Az OmegaCAD rendszer WEB frissítése folyamat is. A tervezőrendszerek folyamatos naprakészen tartásához a munkahelyenek engedélyezni kell az x:\V920*\OmegaWin32\OmegaFrissit.exe futását. Továbbá engedélyezését annak, hogy a "https:\\www.omegasoft.hu " honlapon fájlokat nyisson meg és onnan fájlokat tölthessen le. Lásd:
|
||||
|
||||
|
|
|
|
Mező másolás V9.00 vagy régebbi változatú létesítményből. Ha olyan létesítményből másoltunk be mezőt, amely V9.00 vagy régebbi verzió változatú rendszerrel készült, és még a forrás létesítmény nem volt felkonvertálva V9.10 alá, akkor a másolás során a készülékek konvertálása eddig nem történt meg. Ennek látható jele volt az, hogy a doboz készülékek nem jelentek meg a tervlapokon. A konvertálás pótolva, a hiba javítva. Lásd:
|
||||
|
||||
|
|
|
Készülékrész hozzáfűzés és sorrend rendezése.
A
Lásd:
|
||||||
|
||||
|
|
|
|
Bontás/építés jelölés az áramútterven. Bontás/építés jelölés funkció javítása. Az áramútterven egyes kábelek jelölése hibásan jelent meg. A téves jelölések megszüntetése. Lásd:
|
|||||||
|
||||
|
|
|
WEB frissítési rendszer javítása. A frissítő rendszerben a proxi elérés javítása. Lásd:
|
||||
|
||||
|
|
|
|
Optikai hálózatok elemzésének javítása. Az optikai hálózatok elemzése funkcióban a 'Patch' kábel csatlakozás mezőkapcsolaton keresztül kiértékelésben a téves hibajelzés megszüntetése. Lásd:
|
||||||||
|
||||
|
|
|
ELMÜ/ÉMÁSZ NAFIR rendszer xml export javítása.
Lásd:
|
|||||||
|
||||
|
|
|
Dialógus ablakok áthelyezésének javítása több monitoros használati módban. Azon dialógus ablakok áthelyezésének javítása, amelyek a pozícióját a rendszer az utoljára használt pozíción helyezi el a következő használat során. Ha az utolsó használat olyan monitor pozíción volt, amely egy újbóli használat esetén már nincs, az ablak nem jelent meg. Ezen dialógus ablakok áthelyezése került javításra. |
||
|
||||
|
|
|
|
Tervek nyomtatása: egyedi, kézzel elhelyezett terv jelölés kitakarásának a javítása pdf nyomtatók esetében. Az egyedi, kézzel elhelyezett terv jelölések megjelenítési sorrendjének beállítása pdf nyomtatások esetében a helyes megjelenítés érdekében. Tervek nyomtatása: Minden kijelölt mező nyomtatása, mezőnként külön állományban. Ha a nyomtatási terjedelem 'Minden kijelölt mező', és a nyomtató állományok beállításában a 'Mezőnként külön' opció bekapcsolt folyamat javítása. Korábban, ha a kijelöt mezők nem folytonosan voltak voltak kijelölve, akkor a kijelöletlen mező esetén egy üres nyomtató állományt hozott létre a rendszer. Ez a továbbiakban nem jön létre. Javítva.
A továbbiakban a rendszer a számára beállított nyomtatót és annak lapméret, orientáltság és minőség adatait megőrzi. A rendszer újraindítása után már nem a Windows rendszerben beállított alapértelmezett nyomtatót fogja használni. Általában a nyomtatóknak elküldött nyomtatandó dokumentumok elnevezése kiegészítésre került a létesítmény, ha kell a mező azonosítóival is. Ha a nyomtatási eredmény fájlba kerül, és a nyomtató driver a fájlnévnek felajánlja a fájl nevet, akkor az már tartalmazni fogja a tartalomhoz illő elnevezést. (Nyomtató driver fűggő. Van amelyik átveszi és felkínálja, van amely beállítható, hogy az adott néven kérdés nélkül mentse.) Sok különálló mező esetén nem mindegy. Lásd:
|
||||||||||
|
||||
|
|
|
Potenciálok elemzése javítása. Kapcsolat nélküli azonos sorkapcsok közötti potenciálok kiértékelés kizárása. Lásd:
|
||||||||||
|
||||
|
|
|
Potenciál jelek keresés: Ablak átméretezés javítása. Lásd:
|
|||||||
|
||||
|
|
|
|
Az azonos szereléshelyek közötti kábelek hosszának megadása.
A kábel hosszának megváltoztatásakor az azonos szereléshelyek közötti kábelek
hossza is automatikusan azonosra állítódott. A továbbiakban ez az automatizmus kikapcsolható a hossz megadás
szerkesztő ablak mögötti
Lásd:
|
|||||||
|
||||
|
|
|
Eltérés adatatok helyének kijelölése. Ha a rendszerben az eltérések kezelése ativizált, ott az eltérés adatatok helyének kijelölése funkcióban a tallózó megjelenítés kezelése javítva. Lásd:
|
|||||||
|
||||
|
|
|
|
|
A kijelölt tervekben a terv pecsét adatok változás bejegyzéseinek csoportos törlésére a rendszerben az alábbi modulokban van lehetőség: Lásd:
Lásd:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
A Sorkapocs kialakítás beállításának mentése a mezőre, vagy a teljes létesítményre azokra a szereléshelyre nem történt meg, amelyekre korábban egyedi beállítás volt megadva. A továbbiakban lehetőség van arra, hogy eldöntsük, hogy a beállítást minden egyes szereléshelyre érvényes legyen-e. Azaz az egyedi beállítások törlődjenek, és a kijelölésnek megfelelően teljes érvényesség legyen érvényben. Lásd:
|
||||||||||
|
|
|
|
A Tervrészlet hozzáfűzése funkció beépítése a 'MINI', 'MIDI' rendszerekben. Lásd:
|
|||||||
|
||||||||||||||||
