Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

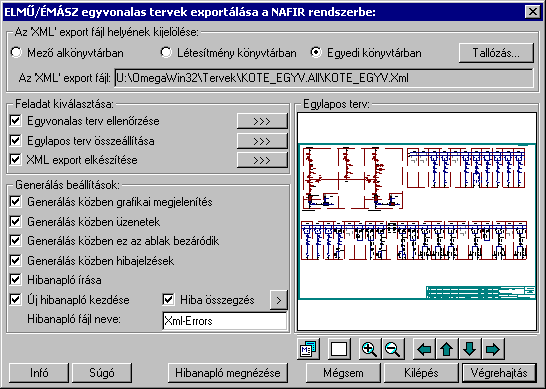

Egyvonalas tervek exportálása a NAFIR rendszerbe

Mező könyvtárban

Ha ezt az opciót választjuk, akkor az export fájl a létesítmény könyvtárban található mező alkönyvtárában lesz elhelyezve. Tudnunk kell, hogy az egyvonalas modul 'NAFIR' kiegészítése csak a létesítmény közös mező kijelölése esetén működik! Ezért ebben az esetben a mező könyvtár mindig a következő lesz:

<kijelölt munka könyvtár>\<létesítmény név>.all\Project\<létesítmény név>.xml

Például Kőtér állomásra:
C:\V84\OmegaWin32\Projects\KOTE_EGYV .all\Project\KOTE_EGYV.xml

Létesítmény könyvtárban

Ha ezt az opciót választjuk, akkor az export fájl a létesítmény könyvtárában lesz elhelyezve:

<kijelölt munka könyvtár>\<létesítmény név>.all<létesítmény név>.xml

Például Kőtér állomásra:
C:\V84\OmegaWin32\Projects\KOTE_EGYV .all\KOTE_EGYV.xml

Egyedi könyvtárban

Ha ezt az opciót választjuk, akkor az export fájlt a számítógépünk tetszőleges könyvtárába helyezhetjük. Ekkor érvényessé válik a funkció gomb, melynek segítségével kényelmesen beállíthatjuk a létrehozandó export fájl helyét:

<tallózott könyvtár>\<létesítmény név>.xml

Például Kőtér állomásra:
M:\Munka\ELMÜ_egyvonalas_D12\ KOTE_EGYV.xml

Egyvonalas terv ellenőrzése

Ezzel a folyamattal a rendszer azt ellenőrzi, hogy az egyvonalas tervek helyesen vannak-e megszerkesztve. Ellenőrzi a mező területeket, a készülékek mezőhöz rendelését, a készülék adatbázis adatokat. Azaz ellenőrzi a tervek 'NAFIR' kompatibilitását.
Csak az 'Egyvonalas terv ellenőrzése' folyamatot a gomb megnyomásával is eltudjuk végeztetni a rendszerrel.

Egy lapos terv összeállítása

A rendszer ezzel a folyamattal a tetszőleges szabványos A3-as tervlapokon megszerkesztett egyvonalas tervet egyetlen általános műszaki tervlapon egyesíti.
Csak az 'Egy lapos terv összeállítása' folyamatot a gomb megnyomásával is eltudjuk végeztetni a rendszerrel.

XML export elkészítése

Az egylapos egyvonalas terv adatainak NAFIR export állománya ennek a folyamatnak a végrehajtásával készül el. Az export állomány elkészítése előtt a már egylapos terv 'NAFIR' kompatibilitását újra elvégzi a rendszer.
Csak az 'XML export elkészítése' folyamatot a gomb megnyomásával is eltudjuk végeztetni a rendszerrel.

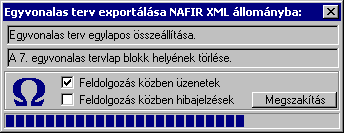

'Generálás közben grafikai megjelenítés'

A kapcsolóval beállítható, hogy generálás közben a rendszer az aktuális tervlapot a képernyőre is rajzolja vagy sem. Ha bekapcsolt állapotú akkor a generálási folyamat a képernyőn is követhető. Kikapcsolt állapotban a generálási folyamat valamelyest gyorsabb lesz.

'Generálás közben üzenetek'

A kapcsolóval beállítható, hogy generálás közben a rendszer az éppen végrehajtott műveletről adjon-e tájékoztatást.

'Generálás közben ez az ablak bezáródik'

A kapcsolóval beállítható, hogy generálás közben a dialógusablak bezáródjon-e. Ha van grafikai megjelenítés, célszerű a képernyő látható területét az ablak bezárásával megnövelnie.

'Generálás közben hibajelzések'

A kapcsoló állításával beállítható, hogy generálás közben a rendszer az észlelt hibáról adjon-e jelzést a képernyőre.

'Hibanapló írása'

A kapcsoló állításával beállítható, hogy generálás közben közben a rendszer az elvégzett művelet közben észlelt hibákról készítsen-e hibanaplót.

'Új hibanapló kezdése'

A kapcsoló állításával beállítható, hogy generálás közben a rendszer a korábbi hibanaplót folytassa, vagy mindig újat kezdjen. A beállítás akkor érvényes, ha van hibanapló írás.

'Hibanapló fájl neve:'

Ablakrészben beállítható, hogy generálás közben a rendszer az elvégzett műveletről, észlelt hibákról készített hibanaplót milyen nevű állományba írja. A napló fájl nevét kiterjesztés nélkül kell megadni. A rendszer a naplófájlt a létesítmény mező alkönyvtárban hozza létre TXT kiterjesztéssel. A beállítási lehetőség akkor érvényes, ha van hibanapló írás.

'Naplózás hiba összegzés'

Ha a 'Hibanapló írása' bekapcsolt állapotú, akkor ebben a checkbox ablakban beállíthatjuk, hogy a hiba napló végére a rendszer készítsen e listát az előfordult hibák összegzésével. Ha a 'Hiba összegzés' bekapcsolt állapotú, akkor a Naplózás hiba összegzési mód beállítása-ban beállíthatjuk a hiba összegzés egyéb paramétereit is!

A betöltött lap adatainak megtekintése. A lapméret, dimenzió, méretarány és réteg kiosztás ellenőrizhető a megjelenő ablakban.
Lásd: Réteg beállítások

- A minta ablak fölött a középső egérgomb (görgető kerék) lenyomásakor, a kurzor pozíciónál „megfogjuk” a rajzot. Ezt megváltozó kurzor jelzi. Ha lenyomva tartjuk a gombot és mozgatjuk az egeret, akkor az egérrel együtt mozog a rajz is a képernyőn. (Ablakozás zoom és vontatás görgető kerékkel)

- Ha a kurzor minta ablak fölött van és az egér görgető kereket forgatjuk, akkor az elforgatással arányos mértékű zoommolást végezhetünk, melynek középpontja a kurzor pillanatnyi helyzete. (Ablakozás zoom és vontatás görgető kerékkel)

- A minta ablak fölött a jobb oldali egérgomb lenyomásakor, a billentyűzet Shift gombja is lenyomott, akkor úgy zoommolhatunk, hogy a zoommolás mértékét az egér elmozdítás mértékével határozhatjuk meg. Ezt megváltozó kurzor jelzi. (Ha már megjelent a módosított zoommot jelző kurzor, akkor a billentyűzet shift gombot nem szükséges nyomva tartani!), akkor az egérrel elmozdulás arányában nő vagy csökken a zoom értéke, melynek középpontja a zoommolás indításkori kurzor pozíció. Ha az egeret felfelé mozgatjuk nő a zoom értéke, lefelé mozgatáskor csökken! (Ablakozás zoom és vontatás görgető kerékkel)

F6, és '/'(osztás) gomb:

Kép méret növelése 1,5 szeresére.

F7, és '*' (szorzás) gomb:

Kép méret csökkentése 1,5 szeresére.

F8, F10, Home, Delete, End, és a "0" és az "5" gombok:

Az eredeti képméret és helyzet visszaállítása.

Nyilak és szám gombok:

A nyíl iránya (számgomb helyzetének megfelelő irányban) az ablak elmozdítása az aktuális ablak méret felével.

Korlátozások/megjegyzések:

Fontos tudni, hogy az elvégzett műveletek eredményei, mint az egylapos terv összeállítása, vagy az XML export fájl a generálási művelet végrehajtásával mentődik. Tehát a kilépési mód nem ezek, hanem a használati mód beállításainak mentését határozza meg.
