'NAFIR Egyvonalasterv készítés' modul

Elérés:

E L E K T R O EGYVONALAS tervezés

A 'NAFIR' kompatibilitású egyvonalas tervezés

A 'NAFIR' kompatibilis egyvonalas terv készítéséhez az OmegaCAD ELEKTRO rendszer létesítmény kezelő részében hozzuk létre a kívánt alállomás létesítmény adatbázisát újként, úgy, hogy az új létesítmény létrehozásakor egy érvényes ELMÜ/ÉMÁSZ 'NAFIR' kompatibilis létesítmény van kijelölve, vagy jelöljük ki a már meglévő ELMŰ/ÉMÁSZ 'NAFIR' kompatibilis alállomást tervezésre.

A V8.40 változattól az ELMÜ/ÉMÁSZ 'NAFIR' kompatibilis egyvonalas terveinek adatbázis kezelése eltér az OmegaCAD ELEKTRO rendszerben megszokottól! Valamennyi 'NAFIR' kompatibilis egyvonalas terv, egy Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázist használja.

A tervezésre kijelölt alállomásban a 'NAFIR' kompatibilitású egyvonalas tervezéshez meglévő terv esetén jelöljük ki a mező listán a létesítmény közös mezőt (A mező listán mindig az első és a rendszeren belüli sorszáma helyett - /kötőjel/ látható. Ha új tervet hoztunk létre, akkor ezt a mezőt vegyük fel a mező listára.

Ezután lépjünk be az egyvonalas tervezés modulba.

Tartalom:

A 'NAFIR' kiegészítés működésének feltétele

Az egyvonalas tervező modul 'NAFIR' kiegészítése csak akkor működik, ha a létesítmény kezelőben a közös mező van kijelölve tervezésre és Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázis készülék és egyvonalas szimbólum adatbázisa tartalmazza a 'NAFIR' objektum elemeket.

ELMŰ/ÉMÁSZ egyvonalas tervek exportálása a 'NAFIR' rendszerbe...

Az EGYVONALAS tervezés menü pedig tartalmazza az 'ELMŰ/ÉMÁSZ' NAFIR... menü elemet.

Ekkor nem csak ez az egy funkció az ami speciálisan fog működni, hanem minden olyan menü elem, amely a modul funkcióleírásainál megjelölést tartalmazza.

Ha ez nem teljesül, akkor nem tudjuk modul 'NAFIR' kiegészítését működésbe hozni. Ebben az esetben járjunk el a megjegyzésekben leírtak szerint.

A létesítmény mező lista elkészítése

Ahhoz, hogy az alállomás - mező - szereléshely - készülék objektum hierarchia rendet a tervezés során be tudjuk tartani, a rendszer létesítmény kezelő moduljában a mező listában adjunk meg minden olyan mezőt amely az egyvonalas terveinek megjelenítéséhez szükséges.

A mező azonosító első karakterének a mező feszültség szintjét egyértelműen meg kell határoznia. A további karakterek a mező sorszámát tartalmazza.

A mező feszültség szintet meghatározó alfanumerikus jelek:

Így az első 120kV-os mező azonosítója: =E01 jel lesz. Az első 10kV-os mező azonosítója: =K01 jel lesz.

Lehetőleg tartsunk logikai struktúrát a mező listában. Az OmegaCAD ELEKTRO a mezőket fizikailag számozza. Így a rendszeren belül nem lehet két 1-es számú mező. Ezért kezdjük a mező kiosztást a legnagyobb feszültség szintű mezővel, majd a következő feszültség szint között tartsunk néhány mező távolságot.

Alállomás szereléshely lista elkészítése

Ahhoz hogy az alállomás - mező - szereléshely - készülék objektum hierarchia rendet a tervezés során be tudjuk tartani, és az egyvonalas terven elhelyezett készülékeket szereléshelyhez tudjuk rendelni, minden olyan mezőhöz szereléshelyet kell rendelnünk, amelyiken készüléket kell elhelyeznünk. Ezt a Szereléshely lista karbantartása... funkcióban tudjuk megtenni. Az új szereléshelyeket gomb segítségével tudunk felvenni.

A készülék adatbázis kiegészítése

A V8.40 változattól az ELMÜ/ÉMÁSZ 'NAFIR' kompatibilis egyvonalas terveinek adatbázis kezelése eltér az OmegaCAD ELEKTRO rendszerben megszokottól! Valamennyi 'NAFIR' kompatibilis egyvonalas terv, egy Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázist használja.

Ennek a készülék adatbázisnak a bővítését csak azok a felhasználók végzik, akik erre jogosultságot kapnak. Akiknek erre megvan a jogosultságuk, azok 'Módosítási, bővítési' joggal léphetnek be az adatbázisba. A bővített, módosított adatbázis frissítését, használatbavételét Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer segítségével végezzük! A bővítésre és módosításre az alábbi irányelveket kell betartani!

A 'NAFIR' kompatibilitású egyvonalas tervekben minden készüléket és áramköri tartozékot készülékként kell azonosítani, és a készülékhez a készülék adatbázisból olyan típust kell rendelni, amely rendelkezik 'NAFIR' objektum tulajdonságokkal.

Ezeknek a tulajdonságoknak a Készülék adatbázis 'NAFIR' objektumokkal pontban leírt készülékek felelnek meg.

Ha az elkészítendő egyvonalas tervben van olyan készülék típus, amely még nem szerepel a készülék adatbázisban, akkor a törzsadatbázis készülék adatbázis kezelőben adjuk meg a szükséges új készülék típusokat és névleges adatokat. Az új típusok megadása során ne vegyük fel új főcsoportot, csoportot vagy készüléket, mert ezek már nem fognak rendelkezni a 'NAFIR' objektum tulajdonságokkal!

A készülék típusokat lehetőleg abban a készülék csoportban helyezzük el, amely a készülék névleges feszültségének megfelel. Tehát egy 120kV-os áramváltót a '120kV-os Primer' csoportban található 'Áramváltó' készülékhez vegyünk fel.

A készülék típusokhoz lehetőleg adjuk meg azokat az egyvonalas szimbólumokat, amelyekkel a készüléket az egyvonalas terven megjeleníteni szeretnénk. Az egyvonalas felépítést az Egyvonalas szimbólum felépítés megadása funkcióban tudjuk megadni.

Ne feledjük, hogy a 'NAFIR' tartalmú egyvonalas tervekben a gyűjtősínekhez is kell adatbázis elemet rendelni. Azért, hogy ezt a Gyűjtősín lista karbantartása... megtehessük, az alállomásban található gyűjtősínek adatait adjuk meg az készülék adatbázisban, mégpedig, úgy hogy azokat mindig a 'Gyűjtősín' készülékhez tartozó típushoz rendeljük.

Alállomás gyűjtősín lista kialakítása

A Gyűjtősín lista karbantartása... funkcióval adjuk meg a listán azokat a gyűjtősín szakaszokat, amelyek az alállomásban előfordulnak.

Tudnunk kell, hogy a 'NAFIR' tartalmú egyvonalas tervekben a gyűjtősínekhez is kell adatbázis elemet rendelni. Mégpedig a készülék adatbázisból olyan típust, amely 'Gyűjtősín' jellegű készülékhez tartozik. Ezért ne felejtsük el, hogy az egyes gyűjtősín nevekhez rendeljünk készülék típust is.

Ahhoz, hogy a gyűjtősínek feszültségszintekhez való rendelését a 'NAFIR' kiegészítés egyértelműen el tudja végezni, a gyűjtősínek (körvezetékek) nevének tartalmaznia kell a következő feszültségek valamelyikét:

Ezen feszültség szint jelek mellett az azonosító név tartalmazhat még kiegészítést a gyűjtősín szakaszra, jellegre utalva.

A gyűjtősín lista gyors összeállításához használja a sablonokat.

Rétegek elkészítése a tervlapokon

Az egyvonalas tervek 'NAFIR' export szempontjából vannak olyan elemek, amelyeket csak egy előre meghatározott rétegen elhelyezve tud azonosítani és értelmezni a rendszer. Ezek az elemek olyan általános grafikai alap elemek, amely az általános grafikai elemekből úgy válnak egyedi értelmezésű elemekké, hogy egy adott elnevezésű rétegen helyezkednek el.

Ez azt is jelenti, hogy ezeken a 'NAFIR' rendszerben előre definiált rétegeken kerüljük a más, nem a rétegre jellemző elemek elhelyezését, mert a 'NAFIR' modul működésekor és export állomány előállításakor értelmezhetetlen helyezett állíthatnak elő.

Például, az alállomás mezőt vonalakkal határoljuk le. A lehatárolt terület konkrét mezőhöz rendelését a területen elhelyezett felirattal azonosítjuk. Azon a rétegen, ahol a mező határoló vonalat a rendszer keresi és elemzéssel kialakítja az egyes mezők területei határait és a létesítmény mező listához rendelést, ne helyezzünk el egyéb magyarázó szövegeket, táblázatokat, bármilyen más rajzi elemet.

Vannak olyan elemek, amelyeket a rendszer tartalom alapján azonosítani tud, de a réteg rendezettség szempontjából célszerű egy kijelölt rétegre elhelyezni őket. Ilyenek tipikusan a készülékek elemek. A készülék elemek a grafikus alaprendszer szempontjából grafikus csoport elemek. Ezeket a grafikus alaprendszerrel soha ne bontsuk fel. (Ne robbantsuk szét elemeire!)

A 'NAFIR' kompatibilis egyvonalas tervekben az egyes objektum típusok elhelyezésére az alábbi rétegeknek kell a rajzokon kialakítani.

Az egyvonalas tervek rajzi réteg és szín palettáját (font készletét is) a tervlap sorszámának megfelelő létesítményi adatbázis embléma állománya határozza meg.

A rajzi réteg listát a Réteg beállítások [R] funkcióban adhatjuk meg. A réteg listát az első lapon és a folytató lapokon külön-külön össze kell állítani a lapok tartalmától függően.

A fenti rétegeket az alállomás feszültség szintjének megfelelően a létesítmény adatbázis egyvonalas első és folytató lap embléma állományának tartalmazza, ezért a rajzi réteg listát az adatbázis kezelés szabályai szerint a Tervlapok pecsét készítése modulban is el lehet készíteni

A tervlap színek beállítása

A 'NAFIR' rendszerben alkalmazott színeket az OmegaCAD ELEKTRO szín használatának lehetőségeihez igazítva az alábbi táblázat szerint használjuk.

A rajzi színeket a Rajz vonalak... funkcióban adhatjuk meg. A színeket az első lapon és a folytató lapokon külön-külön össze kell adni a lapok tartalmától függően.

A fenti színeket az alállomás feszültség szintjének megfelelően a létesítmény adatbázis egyvonalas első és folytató lap embléma állományának tartalmazza, ezért a színek beállításait az adatbázis kezelés szabályai szerint a Tervlapok pecsét készítése modulban is el lehet készíteni.

Mező terület szerkesztése

Az előző pontokban leírtak az egyvonalas terv szerkesztés előkészítésének lépései. A tervlapok tartalmi szerkesztése az előkészítés után kezdődhet meg. Természetesen ezek a fenti előkészítésnek tekinthető beállítások a munka során tetszőlegesen végrehajthatók. Módosíthatjuk az elvégzett beállításokat, bővíthetjük szükség szerint a listákat.

Természetesen a később következő szerkesztési eljárások is tetszőleges variációban végrehajthatók. De mégis egy-egy tervlap terület megszerkesztéskor célszerű a mező területeket definiálni, mert ha a további, a mezőhöz tartozó elemeket helyezzük el a tervlapon, akkor a rendszer 'NAFIR' kiegészítése elvégez számos beállítást, melyet egyébként a felhasználónak a kell beállítani, módosítani. Ilyen a mező felismerése a terület és mező azonosító alapján, és ez szerinti a feszültségszint szerinti réteg és szín beállítás.

Azért, hogy a mező egyértelműen azonosítható legyen a rajz egy pontján, a következő feltételeknek kell teljesülnie:

A határoló vonalaknak nem kell egy vonal sorozathoz tartozni! Így egymással érintkező mező területek elhatárolhatók egy vonallal is. Ez megjelenítés szempontjából akkor lényeges, ha a vonal jellege nem folytonos. (Ha ütemezett szaggatású vonalakat egymás fölé rajzolunk, és ezek nem azonos pontból indulnak, akkor a vonal mintázatok egymásra rajzolása az eltérő ütemezés miatt megváltozik.

A szöveg tartalma annál inkább lényeges, hiszen a mező csak akkor azonosítható a létesítményben, ha az így megtalált szöveg megegyezik a létesítmény mező listán megadott mező azonosító valamelyikével. Lásd a A létesítmény mező lista elkészítése pontot.

Ezeknek a feltételeknek megfelelő mező területeket az alábbi funkciókat használva szerkeszthetjük meg. Természetesen használhatjuk a grafikus alap szerkesztési funkcióit a mező terület megszerkesztésre, majd a későbbi módosítások elvégzésére is.

		Mező terület megadása téglalap szerkesztéssel...
		Mező terület megadása vonal pontok szerkesztéssel...

Készülék megadása szimbólum elhelyezéssel

A 'NAFIR' kompatibilitású egyvonalas tervek készítésékor a készülék megadási folyamatban nincs eltérés az egyéb tervekhez képest.

De a készüléket olyan rajzi területen kell elhelyezni, amelyik területnek a mezőhöz tartozása egyértelműen megadott, és a készüléknek olyan szereléshelyhez kell rendelve lennie, amely az elhelyezési referencia pontján a tervlapon egyértelműen azonosítható. Ha a készülék megadásakor a mező területek már megszerkesztettek, akkor a rendszer automatikusan elvégzi a mező terület azonosítást, a szereléshely kiválasztást és a készülék e szerinti szereléshelyhez való rendelését. Ezért célszerű a készülék megadások előtt elvégezni a műveleteket!

A készülékek megadását az alábbi funkciókat használva végezhetjük el:

		Készülék elhelyezés...
		Egyvonalas készülék megadása

A helyes készülék elhelyezéshez a mező azonosításán túlmenően az is szükséges, hogy a mezőhöz hozzárendelhető legyen a feszültségszint is, mely alapján a rendszer elvégzi a szimbólum feszültség szint szerinti átszínezését, és az elhelyezési réteg beállítását is.

A további módosításokra használjuk a következő funkciókat:

		Készülék módosítás
		Készülék törlés
		Készülék lista...

Készülék megadása szimbólum azonosítással

A készülékek megadásának ez a módja alig tér el az előzőekben leírt Készülék megadása szimbólum elhelyezéssel szerkesztési eljárástól. Az eltérés az, hogy ebben az esetben a készüléket megjelenítő egyvonalas szimbólum már a tervlapon elhelyezett. Egyébként a készülék szereléshelyhez, mezőhöz való rendelésnek a feltételeinek ugyanúgy meg kell lennie. A szimbólum kiválasztása és a tervlapon való pozícionálása lépéseket kihagyva a készülék megadása funkcióba jutunk.

A szimbólum azonosítását és a készülékek megadását az alábbi funkciókat használva végezhetjük el:

		Készülék módosítás
		Egyvonalas készülék megadása

A helyes készülék elhelyezéshez a mező azonosításán túlmenően az is szükséges, hogy a mezőhöz hozzárendelhető legyen a feszültségszint is, mely alapján a rendszer elvégzi a szimbólum feszültség szint szerinti átszínezését, és az elhelyezési réteg beállítását is.

A további módosításokra használjuk a következő funkciókat:

		Készülék törlés
		Készülék lista...

Gyűjtősín szerkesztése

A mezők közötti primer kapcsolatokat a gyűjtősínek segítségével hozzuk létre.

Ahhoz, hogy a 'NAFIR' kompatibilitású terveken a gyűjtősínek helyesen legyenek megszerkesztve elegendő az előbbi előkészítő pontokat végrehajtani és az alábbi funkciót használva a szerkesztést elvégezni:

Gyűjtősín rajzolása...

A további módosításokra használjuk a következő funkciókat:

Gyűjtősín módosítása

Ha a gyűjtősín azonosító neveket helyesen vettük fel, és a rajzi réteg is tartalmazzák a megfelelő feszültségszintekhez tartozó gyűjtősín rétegeket, akkor szerkesztés során a rendszer elvégzi a gyűjtősín vonal feszültség szint szerinti színezését, és a megfelelő elhelyezési réteg kiválasztását és beállítását.

A gyűjtősínek az egyvonalas terveken egy olyan grafikus vonalsorozattal jelennek meg, amelyet a megszerkesztés során a rendszer egy egyedi azonosító lát el, amely a gyűjtősín típusát tartalmazza. Ezt a Gyűjtősín rajzolása... funkció rendeli a vonalhoz. A megszerkesztés után viszont a vonal elem a grafikus alaprendszer bármely funkciójával módosítható!

Összekötő vezeték szerkesztése

A mezőkön belüli primer kapcsolatokat az összekötő vezetékek segítségével hozzuk létre.

Ahhoz, hogy a 'NAFIR' kompatibilitású terveken az összekötő vezetékek helyesen legyenek megszerkesztve elegendő ha egy bármilyen tulajdonágú vonalat úgy helyezünk el a rajzon, hogy annak minden pontja egyetlen mező terültén belül helyezkedjen el és a mező területnek megfelelő feszültségű gyűjtősín rétegen legyen elhelyezve.

Ha előbbi előkészítő pontokat végrehajtottuk az alábbi funkciót használva a szerkesztést el lehet végezni:

Vezeték rajzolása

A további módosításokra a grafikus alaprendszer bármely funkcióját használhatjuk.

Gyűjtősín csatlakozás, vezeték leágazás szerkesztése

A gyűjtősín leágazásokat, összekötő vezeték kapcsolatokat az egyvonalas terveken alap grafikus szimbólumok segítségével jelenítjük meg.

Ahhoz, hogy a 'NAFIR' kompatibilitású terveken a gyűjtősín csatlakozások, vezeték leágazások helyesen legyenek megszerkesztve elegendő ha egy bármilyen tulajdonágú alap grafikus szimbólumot úgy helyezünk el a rajzon, hogy annak a hivatkozási referencia pontja mező terültén belül helyezkedjen el és a mező területnek megfelelő feszültségű gyűjtősín rétegen legyen elhelyezve.

Ha előbbi előkészítő pontokat végrehajtottuk az alábbi funkciót használva a szerkesztést el lehet végezni:

Csatlakozási pont szerkesztése

Ha ezt a funkciót használjuk a gyűjtősín csatlakozás, vezeték leágazás szerkesztésére, akkor a rendszer a szín és réteg beállításokat elvégzi helyettünk:

Az, hogy az elhelyezett elem gyűjtősín leágazások, vagy összekötő vezeték kapcsolat az határozza meg, hogy a szimbólum elem illeszkedik-e gyűjtősínre. Ha igen akkor az gyűjtősín leágazás lesz.

A további módosításokra a grafikus alaprendszer bármely funkcióját használhatjuk.

Illesztési blokkok megadása a tervlapok egyesítéséhez

A cél az hogy az A3 formátumra tördelt fedőlapból és folytató lapból álló egyvonalas tervet a rendszer automatikusan tudja egylapos tervé egyesíteni.

Az hogy a folytató lapos terv mely lapjának mely részlete hová kerüljön az egylapos terven, azt a tervezőnek kell előre megadni a rendszer számára. Nincs arra szabály, hogy egy alállomás folytató lapokra bontott egyvonalas tervét milyen módon állítsa össze a rendszer az egylapos terven.

Az egylapos terv összeállításának módját a felhasználó adja meg előzetesen illesztési blokkok kijelölésével, és elhelyezésével az egylapos terven.

A rendszer az egylapos tervet az általános műszaki terv aktuálisan kijelölt terv első lapján szerkeszti meg. Ezért, azt, hogy az egylapos terv a rendszer terv dokumentációs rendszerében hol legyen elhelyezve nem kell külön megadni. Az általános műszaki terv utoljára megnyitott terv első lapjára kerül automatikusan.

A tervlap összeállításban szereplő egyvonalas első lap, folytató lap emblémájának rétegei között lenni kell egy "Blokk illesztés" nevű rétegnek. Ugyan így az egylapos tervet tartalmazó általános műszaki tervlap első lapján is kell hogy legyen egy "Blokk illesztés" nevű réteg. Mivel ennek a műszaki tervnek már léteznie kell, mert a sikeres terv összeállításhoz már kell adatot tartalmazni, ezért ennek a tervlapnak a saját réteg listája is létezik. Tehát az általános műszaki terv esetében nem a tervlaphoz tartozó emblémának kell feltétlenül tartalmazni a réteg nevet, hanem a konkrét tervlapnak. (Ha az embléma tartalmazza, akkor az újonnan létrehozott műszaki tervlap is tartalmazni fogja, de ha már létezik a tervlap, akkor már nem elegendő csak az emblémában felvenni a réteget.)

Az „Illesztési blokk”-t egy szabályos téglalap határol, melyben egy azonosító szöveg és egy illesztési referencia pontot meghatározó szimbólumnak kell elhelyezkednie. Mindezen elemeknek a "Blokk illesztés" nevű rétegen kell elhelyezkednie!

Egy „Illesztési blokk” megszerkesztésnek lépései:

		Réteg beállítások [R]
		A "Blokk illesztés" nevű létrehozása a tervlapon. (Ha még nem volt ilyen nevű réteg.)

Aktív réteg beállítása

		A "Blokk illesztés" nevű beállítása aktív réteggé. (Ha nem ez volt korábban beállítva.)
		Szöveg szerkesztése [s]
		A bármilyen megjelenésű ( Szöveg stílus beállítása [S] ) felírat elhelyezése "Blokk illesztés" nevű rétegen, amelynek szöveg tartalma fogja a blokkot megfeleltetni az egylapos terven.
		Téglalap szerkesztése [q]
		A bármilyen megjelenésű ( Vonal stílus beállítása [V] ) téglalap alakú vonal elhelyezése "Blokk illesztés" nevű rétegen, amelynek területén belül található elemek kerülnek átmásolásra az egylapos tervre is. A blokkot azonosító felirat referencia pontjának a blokk területén belül kell lennie. (Blokkot határoló vonal még a blokk területéhez tartozik!)
		Szimbólum elhelyez [b]
		A bármelyik grafikus alap szimbólum, bármilyen megjelenési tulajdonsággal ( Szimbólum stílus beállítása [S] ) elhelyezve "Blokk illesztés" nevű rétegen meghatározza a blokk másolási referencia pontját. A szimbólum referencia pontjának a blokk területén belül kell lennie. (Blokkot határoló vonal még a blokk területéhez tartozik!) A blokk illesztési referencia pontjára azért van szükség, mert a kijelölt blokk területet meghatározó téglalap a folytató lapos és az egylapos terven eltérhet egymástól! Például két egymás utáni egyesítés között valamelyiknek módosítjuk a méretét. Ha van blokk illesztési referencia pont, akkor a másolás során egyértelmű lesz az egylapos tervre elhelyezett blokk pozíciója.

Az így megadott „Illesztési blokk” mindegyikének szerepelnie kell az egylapos terven is. Ezeket vagy megszerkesztjük a fenti szerkesztési szabályoknak megfelelően részleteiben a kiválasztott műszaki terv első lapján. Ekkor különösen ügyelni kell arra, hogy az „Illesztési blokk”-t azonosító szövegnek karakterre egyeznie kell az ide másolandó blokkéval. Célszerű ezt a műveletet a grafikus alaprendszer Blokk fájl készítés [Ctrl+Insert] funkciójával blokkokat készíteni, majd tervtípust váltani az általános műszaki tervre, és a  Blokk fájl elhelyezés [Alt+Insert] funkcióval elhelyezni őket az egylapos terven. Ez a funkció automatikusan létrehozza a "Blokk illesztés" nevű réteget a kijelölt műszaki tervlapon, ha még nem volt.

Használhatjuk még ugyanerre a feladatra a Másolás vágólapra [Ctrl+C] és a Beillesztés vágólapról [Ctrl+V] funkció párost is. Ebben az esetben blokkonként kell terv típust váltani az egyvonalas tervezés és általános műszaki tervezés között.

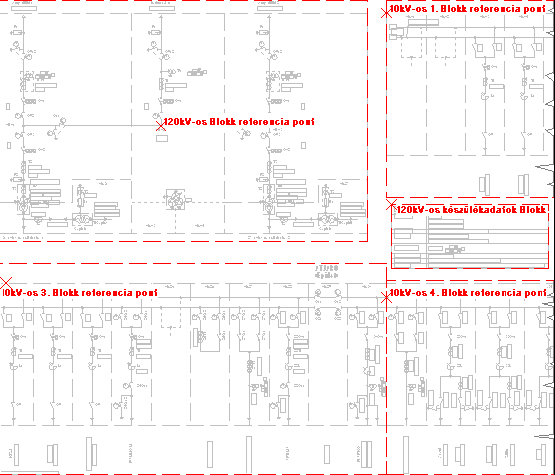

Illesztési blokkok az egylapos terven.

Ellenőrzés, tervlap egyesítés, 'NAFIR' exportálás

A fentebb leírt műveletekkel összeállítottuk az egyvonalas tervet. Ennek helyességét, az egylapos terv összeállításának frissítését, és a 'NAFIR' XML export állomány elkészítését az alábbi funkciót segítségével végezhetjük el:

		ELMŰ/ÉMÁSZ egyvonalas tervek exportálása a 'NAFIR' rendszerbe...
		Az egyvonalas tervek exportálása a 'NAFIR' rendszerbe

Természetesen az automatikus funkciót a terv kialakítása során tetszőleges számban végrehajthatjuk, míg tervünk tökéletes nem lesz.
