Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

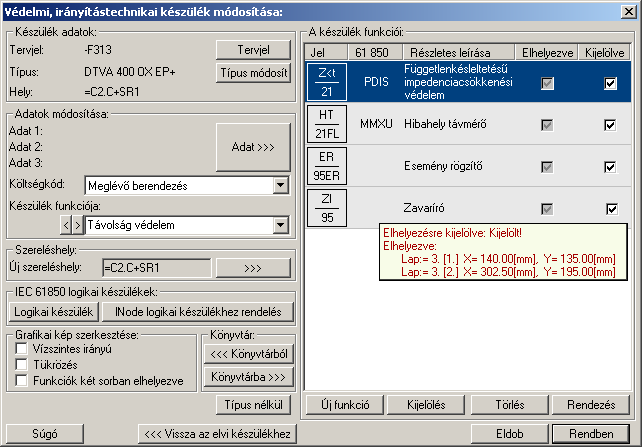

Készülék azonosítása módosításra: [ESC=Kilépés!]

A nyomógomb után megjelenik a 'Tervjel módosítása:' párbeszédpanel. A tervjel és sorszám megadást támogatva listán megjelennek a működési blokkvázlaton már korábban definiált, készülékek azonosítói. Az új tervjelet és sorszámot a listáról választva, vagy a 'Tervjel', 'Sorszám' nyomógombok hatására megjelenő ablakban adjuk meg.

A szereléshelyen már létező tervjel sorszám választása esetén a rendszer hibajelzést adva megakadályozza a helytelen azonosítást. A hibajelzés: 'Ilyen tervjelű készülék már van az adott szereléshelyen!'

A gomb megnyomása után megjelenik Készülék típus megadása párbeszédpanel, ahol a teljes Létesítményi törzsadattárból választva, a készülék felépítéseket és típus jellemzőket látva tudunk új típust választani. A készülék azonosítóit, jellemzőit, szereléshelyét eközben változatlanul hagyjuk.

A gomb megnyomása után megjelenik Készülék névleges adat módosítása párbeszédpanel, ahol a készülékhez rendelt típuson belül a névleges adatokon módosíthatunk.

Az ablakban módosíthatjuk a készülék költség kódját.
(Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

A készülék rendeltetésére, funkciójára utaló rövid leírást itt módosíthatjuk ebben az ablakban. (Lásd: Megjegyzés megadása készülékhez)

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A 'Szereléshely:' csoportban láthatjuk, hogy az elhelyezendő egyvonalas készülék mely szereléshely/(panel) egységen lesz elhelyezve. A gomb segítségével beállíthatjuk a kívánt szereléshelyet. (Lásd: Szereléshely kijelölése). Ha meglévő készüléket jelölünk ki, akkor a rendszer ellenőrzi a szereléshelyet.

A funkcióval a már típussal rendelkező készülék típusát állíthatjuk vissza típus nélkülire. Csak akkor érvényes a gomb, ha az új készüléknek már van típusa.

A funkcióval a már azonosítással rendelkező készüléket állíthatjuk vissza elvi készülékké. Ekkor a funkció kezelési kötöttségek feloldódnak. Törölhetünk meglévő funkciókat, hiszen nem kötődik a készülékhez a funkció lista.

Új funkciót adhatunk meg a készülékhez a meglévő funkció adatbázisból kiválasztva.

A funkció adatbázisból kiválasztott funkció a készülékbe való elhelyezés esetén teljes tartalmával beépül a készülék példányba. Ez azt jelenti, hogy a forrás törzsadat funkció listának a megváltoztatása semmilyen későbbi hatással nincs a készülékek meglévő, már beépített funkcióira. A hozzáadott új funkció szabadon rendezhető, törölhető, mivel még nem szerepel a tervrajzon. Az újonnan a készülékhez rendelt funkciók alapértelmezés szerint a készülék részhez elhelyezéshez 'Kijelölve' állapotú lesz.

A funkció lista minden elemének utolsó 'Kijelölve' oszlopánban lévő jelzi, ha a készülék adott helyén a funkció beépitése bevan kapcsolva. Ha kivan kapcsolva a beépitése akkor a jel látható. Csak azok a funkciók jelennek meg a készülékben amelyek mellett a jel látható. Azonban később ha módosítjuk a készüléket megjelennek a funkció listán a nem beépített funkciók is.

Csak azok a funkciók jelennek meg a készülékben amelyek mellett a jel látható. Azonban később ha módosítjuk a készüléket megjelennek a funkció listán a nem beépített funkciók is, ahol egy kattintással beépíthetőek.

A funkció kijelölése megváltoztatható a kiválasztott funkció területe fölött a bal oldali egérgomb dupla kattintásával is.

Az azonosított készülék már korábban elhelyezett funkciónak törlésére nincsen lehetőségünk új készülék, készülékrész elhelyezése során. Kijelölhetjük melyiket nem szeretnénk beépíteni, de törölni csak az újjonan hozzáadott funkciókat tudjuk.

	'Delete'	A készülék funkció törlése végrehajtható a billentyűzet 'Delete' gombjának megnyomásával is a fenti feltételek szerint.
		A készülék funkció törlése végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ehhez a kurzort a lista ablakon kívülre kell mozgatni. Ezt a megjelenő "szemetes" kurzor jól láthatóan jelzi számunkra! Ha ilyen helyzetben engedjük fel az egérgombot, a kiválasztott lista sort törli a rendszer a fenti feltételek szerint.

A gomb megnyomására az alábbi ablak jelenik meg:

A megfelelő beállítások elvégzése után, a Rendben gombra kattintva a lista rendezése megtörténik.

A rendezés végrehajtható a készülék funkció ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort, a sor elé helyezi át a rendszer.

A kiválasztott funkció területe fölött a jobb oldali egérgomb felengedésére, az alábbi lebegő menü jelenik meg a kurzor mellett:

Így a leggyakoribb változástatások még gyorsabban, kézenfekvőbben végrehajthatóak. A Funkció módosítása és a Funkció törlése csak az újjonan beépített funkciókban alkalmazható. Azoknak az azonosított készülékek funkciói se nem törölhetők se nem módosíthatóak, amelyek már más helyen megjelenítettek, azzaz nem újak.

A készülék funkcióin a törlés rendezés, kijelölés elhelyezésre műveletek egyszerre több funkción is végrehajthatók. Egyszerre több funkciót jelelölhetünk ki a következő módon:

		- Egyszerre több különböző funkciót is kijelölhetünk, amennyiben a következő kiválasztott funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Ctrl gombot is lenyomva tartjuk.
		- Egymás után sorban következő funkciókat is kijelölhetünk egyszerre, amennyiben a következő kijelölt funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Shift gombot is lenyomva tartjuk. Ebben az esetben, a két funkció közötti összes funkció ki lesz jelölve!

A funkció csoportban a készülék IEC 61850 szerinti tulajdonságait kezelhetjük.

A funkcióval a fizikai készülékhez a logikai készüléket adhatjuk meg, módosíthatjuk vagy törölhetjük.

A funkcióval a fizikai készülékhez tartozó lNODE-ok logikai készülékhez rendelését adhatjuk meg.

A védelmi/irányítástechnikai készülék megjelenési formáját a blokkvázlatokon az alábbi kapcsolók segítségével módosíthatjuk.

	Vízszintes irányú és Függőleges irányú készülék doboz szerkesztés a kapcsoló ki/be kapcsolásával állítható. Új elem szerkesztésekor más irány nem adható meg. A már elhelyezett készülék dobozok a grafikus szerkesztő eszközök segítségével bármilyen irányba forgathatóak.
	Tükrözés kapcsoló be kapcsolásával a készülék dobozok az alap helyzethez képest az 'X' tengelyre tökrözötten kerülnek megszerkesztésre. Azzaz a funkciók kerülnek a felső oldalra, míg a legalsó részbe a készülék funkció megnevezés. Ez a készülék funkcióinak a felülről való megközelítését teszi lehetővé a működési kapcsolatok vonalaival.
	Funkciók két sorban elhelyezve kapcsoló be kapcsolásával a készülék dobozokban a funkciók két sorban kerülnek elhelyezésre. Ez összetettebb készülékek esetén helytakarékos szerkesztést tesz lehetővé. Ha a készülék funkciók egysorban való elhelyezése kevesebb helyet vesz igénybe, mint a készülék azonosítók szöveges felírása, akkor a kapcsoló hatástalan. Ilyen esetben nem jelent hely megtakarítást a két soros funkció elhelyezés. vagy

Védelmi/irányítástechnikai készülékek adatait könyvtárba tárolhatjuk. A könyvtárban tárolt készülékekkel kényelmesen és gyorsan adhatjuk meg az új készülékek adatait.

	IEC 61850 készülék betöltése a könyvtárból A funkció segítségével a kijelölt készülék adatait tölthetjük fel egy könyvtárban elhelyezett készülék adatatival. A meglévő készülék adatait a könyvtári elem felülírja.
	IEC 61850 készülék elhelyezése a könyvtárba A funkció segítségével a tervezés során összeállított készüléket könyvtárba helyezhetjük.

A gomb megnyomásával folytathatjuk a készülék módosítást, a funkcióban maradunk.

Ha ezzel a gombbal lépünk ki, akkor befejeződik a készülék módosítás funkció.

A készülék módosítását elvégezhetjük készülék rajzolatán végrehajtott bal oldali egérgomb dupla kattintásával is.

Korlátozások/megjegyzések:

Az elvi, azonosítatlan védelmi, irányítástechnikai készülékek adatai csak a grafikus fólián helyezkednek el, ezért a védelmi, irányítástechnikai készülék módosításokra a Visszavonás és a Vissza érvénytelenítés funkciók használhatók!

Az OmegaCAD ENGINEER rendszerben az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Az OmegaCAD ENGINEER rendszer Védelmi és irányítástechnikai készülékekre vonatkozó korlátait lásd itt!

A szerkesztés közben a rajzi területen megjelenő minta rajz rajzolati színét a Beállítások... Rendszer színek beállítása funkcióban lehet változtani. A minta rajz grafika színét a Módosítás után eltűnő elem színe határozza meg. A minta rajz háttér aláfestést pedig a Módosítással érintett elem színe szín jeleníti meg.

Miután a funkció adatbázisból egy funkciót a készülékben elhelyeztük, az teljes tartalmával beépül a készülék példányba. Ez azt jelenti, hogy a forrás törzsadat funkció listának a megváltoztatása semmilyen későbbi hatással nincs a készülékek meglévő, már beépített funkcióira!!!

Az OmegaCAD ENGINEER rendszer a védelmi/irányítástechnikai készülékekhez rendelhető funkció szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\EngineerFunctions.Ini' állományban tárolja.
