Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

Menü:

E L E K T R O

Áramút FEDŐlap tervezés

Fedőlap tervezés

Védelmi/irányítástechnikai készülék szerkesztése/módosítása
Goose üzenet szerkesztése

Szerszámos:

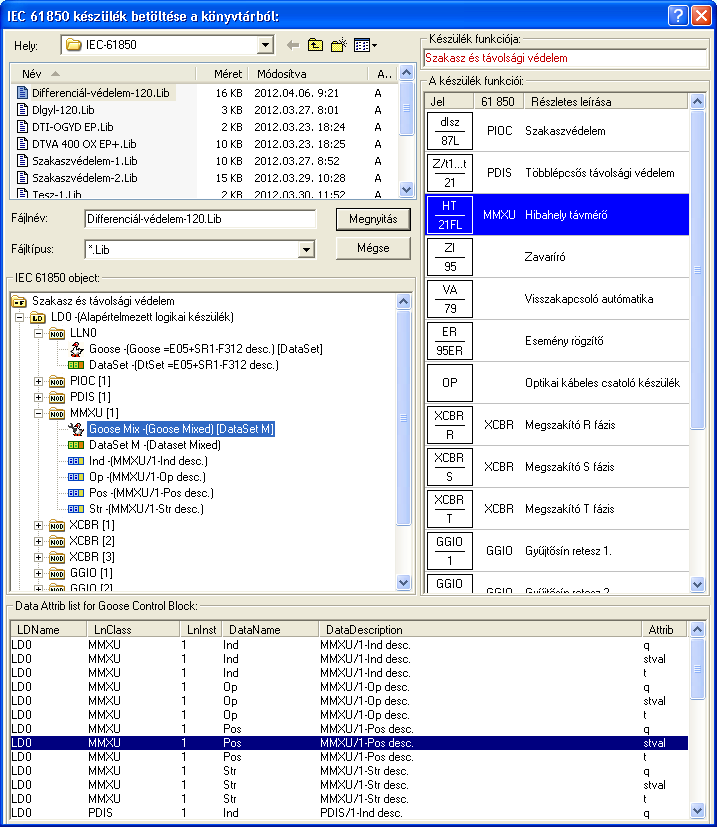

IEC 61850 készülék betöltése a könyvtárból

Nyomógomb:


A könyvtárba korábban a IEC 61850 készülék elhelyezése a könyvtárba funkcióval elkészített készüléket tölhetjük be a szerkesztés alatt álló készülékbe.

A fájl tallózó részben testszőleges könyvtárat és fájl nevet válaszhatunk ki.

A könyvtári elem a készülék funkció elnevezését, funkció listáját, a logikai készülékek azonosítóit és leírását, a logikai készülékekhez rendelt lNODE elemeket, az azokhoz rendelt goose control blokkokat, dataset, data és data attrib object adatokat a leírásukkal és azok egymáshoz való rendelését felülírja a könyvtárban kijelölt elem adataival.


Lásd:

Védelmi/irányítástechnikai készülék szerkesztése...

Védelmi/irányítástechnikai készülék módosítása...

Goose üzenet szerkesztése


Korlátozások/megjegyzések:

Az OmegaCAD ENGINEER rendszerben az IEC 61850 elemek a könyvtárban '.Lib' állományban tárolódnak.

Az OmegaCAD ENGINEER rendszerben az IEC 61850 elemek a alapértelmezési könyvtára a 'x:\V10.x..\OmegaWin32\Template\IEC 61850\'

Az OmegaCAD ENGINEER rendszer a működési kapcsolatokhoz rendelhető elnevezés szövegeket a 'x:\V10.x..\OmegaWin32\UserSettings\Engineer.Ini' állományban tárolja.

Az OmegaCAD ENGINEER rendszer funkciókra vonatkozó korlátait lásd itt!
