Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

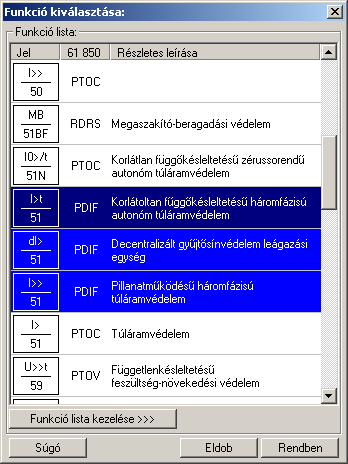

A 'Funkció kiválasztása:' ablakban, a felsorolt funkciókból tölthetjük fel készülékünket. A megadott funkciók előre beállítottak, ebben az ablakban a funkciók módosítására nincsen mód.

Ha a készülék funkciói listán nincs olyan tulajdonságú funkció, amelyet használni akarunk, akkor a gomb megnyomására felugrik a 'Funkció lista kezelése:' ablak, melyben létrehozhatunk új funkciókat, módosíthatjuk vagy törölhetjük a már meglévő funkciókat.

A készülék funkcióinak kiválasztására több módszer is alkalmazható:

		- A kiválasztott funkció területe fölött a bal oldali egérgomb dupla kattintása.
		- A kiválasztott funkció területe fölött egy bal oldali egérgomb lenyomása majd a gomb megnyomása.
		- Egyszerre több különböző funkciót is kijelölhetünk, amennyiben a következő kiválasztott funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Ctrl gombot is lenyomva tartjuk. A kívánt funkciók kiválasztása után a gomb lenyomása szükséges.
		- Egymás után sorban következő funkciókat is kijelölhetünk egyszerre, amennyiben a következő kijelölt funkció területe fölött a bal oldali egérgomb lenyomása mellett, a Shift gombot is lenyomva tartjuk. Ebben az esetben, a két funkció közötti összes funkció ki lesz jelölve! A kívánt funkciók kiválasztása után a gomb lenyomása szükséges.

Korlátozások/megjegyzések:

Az OmegaCAD ENGINEER rendszer a funkció lista adatbázis állományt a Elektro rendszer beállítások, Rendszer munkaterületek funkcióban beállított 'x:\<központi adatbázis>\ANSIFunctions.Msf' állományban tárolja.

Az OmegaCAD ENGINEER rendszer funkciókra vonatkozó korlátait lásd itt!

Miután a funkció adatbázisból egy funkciót a készülékben elhelyeztük, az teljes tartalmával beépül a készülék példányba. Ez azt jelenti, hogy a forrás törzsadat funkció listának a megváltoztatása semmilyen későbbi hatással nincs a készülékek meglévő, már beépített funkcióira!!!
