Az OmegaCAD ELEKTRO Felhasználói kézikönyv kiegészítése |
|
Eltérések az OmegaCAD ELEKTRO V8.40 és a V9.04 rendszerek között |
|
|
|
|
| A V9.04 verzióban új fejlesztések/módosítások: | Utolsó változás: |
|
|
|
'Weidmüller' Sorkapocs tervezés | Nincs változás! |
|
|
| A teljes rendszert érintő fejlesztések/módosítások | 2016.10.14. | |||
|
|
Szereléshelyek:
Sorkapcsok:
Készülékek:
|
|
Változat: |
"V9.00.140826" |
2014.08.26. |
||
|
|
A tervlapokon valamennyi utolsó változási adat önállóan megjeleníthető. Így a tervpecsétadatok utolsó, 4. csoportja került kiegészítésre a következő adatok elhelyezésének lehetőségével:
|
|
Változat: |
"V9.00.131210" |
2013.12.10. |
||
|
|
Abban az esetben, ha a
|
|
Változat: |
"V9.03.150320" |
2015.03.20. |
||
|
|
A DXF Export modul bővítésre került az alábbi beállítási lehetőségekkel:
A DXF Import modul bővítésre került az alábbi beállítási lehetőségekkel:
|
|
Változat: |
"V9.04.150804" |
2015.08.04. |
||
|
|
A DXF Export, Import modulokban a színek megfeleltetése az egyes színekhez tartozó RGB intenzitások értékeinek közelítése alapján kerül meghatározásra. Ha az OmegaCAD rajz színeinek RGB intezitását pontosan valamely ACAD szín intenzitásnak megfelelően állítjuk be, akkor a DXF konverzió során a szín nem torzul.
|
|
Változat: |
"V9.04.151014" |
2015.10.14. |
||
|
|
Pontbevitel közben, ha a pont elkapás mód van beállítva, és azon belül a főiány és vagy a rács is be van állítva, akkor az egyenes jellegzetes pontjait, mint a felezőpont, vagy merőleges, csak akkor kapja el a rendszer, ha ezen pontokat a kurzorral a kereső távolságon belül közelítjük meg. Korábban az ilyen esetekben elegendő volt csak az egyenesnek a kereső távolságon belüli megközelítése.
|
|
Változat: |
"V9.04.160805" |
2016.08.05. |
||
|
|
A szövegblokk funkció által elhelyezett összefogott elemben a tördelés nélküli sorok egy szöveg felíratban kerülnek elhelyezésre az olyan esetekben, amikor nincs a szélesség beállítva és a szövegsor nem tartalmaz TAB karaktert.
|
|
Változat: |
"V9.04.161014" |
2016.10.14. |
||
|
|
|
Létesítmények kezelése | 2015.07.02. | ||
|
|

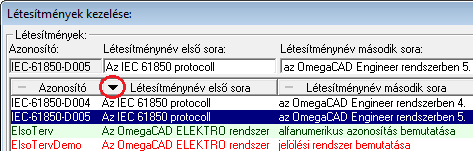

A korábbi változatokban a munkaterületen található létestmény lista sorrendjét felhasználói felületen nem lehetett megváltoztatni. A rendszerbe beépített betűrendes rendezés csak Windows operációs körenyezetben működött hibánytalanul. A továbbiakban a létesítmény listát a lista oszlop fejlécében végzett kattintással lehet a lista oszlop tartalom szerint növekvő, vagy csökkenő sorrendben rendezni. |
|
|
Változat: |
"V9.04.150702" |
2015.07.02. |
||
|
Elektro rendszer beállítások | Nincs változás! | ||
|
Tervek dokumentálása | 2016.03.10. | ||
|
|
A DXF fájlok előállítása esetén a 'Készült az OmegaCAD ELEKTRO rendszerrel. OMEGA-Soft Kft. www.omegasoft.hu' felíratot lehetőség van a továbbiakban kikapcsolni. |
|
Változat: |
"V9.04.160310" |
2016.03.10. |
||
|
|
|
Tervek automatikus kiértékelése | 2013.07.31 | ||
|
|
Azoknak a sorkapcsoknak a rendezése került kiegészítésre, amelyek átkötésponttal vannak körvezetékre kötve. Azokban az esetekben, amikor a sorkapocsnak prioritása van, és átkötésponton csatlakoznak körvezetékre, valamint egymáshoz is, korábban nem kerültek lamellával összekötésre, és a körvezeték tulajdonságot sem örökölték meg. A sorkapocs elemzés mostani kiegészítése ezt a problémát megoldja!
|
|
Változat: |
"V9.00.130731" |
2013.07.31. |
||
|
|
|
Tervjegyzék készítése | Nincs változás! | ||
|
Áramútterv fedőlap tervezése | 2016.05.23. | ||
|
|
Egyvonalas készülék elemek elhelyezése funkció végrehajtása során az új pozíciót meghatározó pont megadása során a főirányhoz való igazítás pontbeviteli módnak az engedélyezése. Az engedélyezés kiterjesztése a billenytűzetről is a 'i' 'I', 'g', 'G' gombokra. (Alapértelmezés szerint). |
||
|
Változat: |
"V9.04.160523" |
2016.05.23. |
||
|
|
|
Áramútterv logikai tervezése | 2015.11.30. | ||
|
|
|
Változat: |
"V9.01.141126" |
2014.11.26. |
||
|
|
Doboz felépítésű készülékek típus cseréje esetén a terven bekötött doboz kapocspontokat a csatlakozáspont azonosító megegyezése szerint átrendezi a rendszer. |
|
Változat: |
"V9.03.150210" |
2015.02.10. |
||
|
|
A szerkesztendő körvezeték lehet a tervlapon vízszintes, vagy függőleges irányú. A szerkesztési irányt megváltoztathajuk a körvezeték végpontjainak megadása közben a jobb oldali egérgomb megnyomása, majd felengedésére megjelenő lebegő menű segítségével. A lebegő menűben az az irány van megjelölve, amely irány szerinti körvezetés szerkesztés lehetséges. Igény esetén lehetőség van mind a két irány egyidejű bekapcsolására is.
|
|
Változat: |
"V9.04.150630" |
2015.06.30. |
||
|
|
A logikai blokk műveletek végrehajtása során a mozgatott blokk területének megjelölése a blokk területetet határoló vonallal és kitöltéssel. |
|
Változat: |
"V9.04.151130" |
2015.11.30. |
||
|
|
|
Áramútterv készülék, kábeltáblázat készítése | Nincs változás! | ||
|
Elrendezési (diszpozíciós) tervek készítése | Nincs változás! | ||
|
Szerelési tervek készítése | Nincs változás! | ||
|
Egyvonalasterv készítése | 2016.05.23. | ||
|
|
Egyvonalas készülék elemek elhelyezése funkció végrehajtása során az új pozíciót meghatározó pont megadása során a főirányhoz való igazítás pontbeviteli módnak az engedélyezése. Az engedélyezés kiterjesztése a billenytűzetről is a 'i' 'I', 'g', 'G' gombokra. (Alapértelmezés szerint). |
||
|
Változat: |
"V9.04.160523" |
2016.05.23. |
||
|
|
|
Általános műszaki tervek készítése | 2016.05.23 | ||
|
|
Adattári szimbólum elemek elhelyezése funkció végrehajtása során az új pozíciót meghatározó pont megadása során a főirányhoz való igazítás pontbeviteli módnak az engedélyezése. Az engedélyezés kiterjesztése a billenytűzetről is a 'i' 'I', 'g', 'G' gombokra. (Alapértelmezés szerint). |
||
|
Változat: |
"V9.04.160523" |
2016.05.23. |
||
|
|
|
Kábelfektetési tervek készítése | Nincs változás! | ||
|
Kábeltervek készítése | 2014.11.26. | ||
|
|
A kábelterv generálás grafikus jellemzői a továbbiakban a létesítmény adataihoz tárolódnak. Így a kábelterv bármikori újra generálásakor az utolsó generálákor érvényes beállítások lesznek érvényben. Ezeket a beállításokat saját felhasználói könyvtárba is eltárolhatjuk a továbbiakban.
|
|
Változat: |
"V9.01.141126" |
2014.11.26. |
||
|
|
|
Anyag és költségvetés listák készítése | 2016.06.06. | ||
|
|
Az anyaglista generálás grafikus jellemzői a továbbiakban a létesítmény adataihoz tárolódnak. Így az anyaglista bármikori újra generálásakor az utolsó generálákor érvényes beállítások lesznek érvényben. Ezeket a beállításokat saját felhasználói könyvtárba is eltárolhatjuk a továbbiakban.
|
|
Változat: |
"V9.01.141126" |
2014.11.26. |
||
|
|
|
Változat: |
"V9.01.141126" |
2014.11.26. |
||
|
|
A Csak bontandó elemek! opció esetén a táblázatos formában is megjelennek a bontandó elemek. Lásd:
|
|
Változat: |
"V9.04.160606" |
2016.06.06. |
||
|
|
|
dBASE listák készítése | Nincs változás! | ||
|
Törzsadatbázis listák készítése | Nincs változás! | ||
|
Tervlapok pecsét készítése | 2013.12.10. | ||
|
|
A tervlapokon valamennyi utolsó változási adat önállóan megjeleníthető. Így a tervpecsétadatok utolsó, 4. csoportja került kiegészítésre a következő adatok elhelyezésének lehetőségével:
|
|
Változat: |
"V9.00.131210" |
2013.12.10. |
||
|
|
|
Törzsadatbázisok kezelése | 2015.12.03. | ||
|
|
A továbbiakban minden sorkapocs adatbázisban maximálásan 64 sorkapocs kódszám kezelés lehetséges. |
|
Változat: |
"V9.04.151203" |
2015.12.03. |
||
|
|
'Weidmüller' Sorkapocs tervezés | Nincs változás! |
