'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

A rendszerben a kapcsolatok csatlakoztatása történhet virtuális pontokra, vagy valóságos sorkapcsokra. A rendszer kétféle virtuális kötéspont használatát támogatja:

A rendszerben a kapcsolatok csatlakoztatása történhet virtuális pontokra, vagy valóságos sorkapcsokra. A rendszer kétféle virtuális kötéspont használatát támogatja:

Ezeket a tulajdonságokat a rendszer a sorkapcsok használata közben a 'Funkció' tulajdonságként kezeli, és a terveken az alábbi módon jelöli meg:

Az egyes sorkapocs fajtákhoz az a létesítményi törzsadattárból valóságos sorkapocs típusokat rendelhetünk, egy fajtához több sort felvehetünk más-más típus hozzárendelésével. Az így előkészített sorkapocs inzert lista az áramút tervezéskor rendelkezésünkre áll. A listát utólag módosíthatjuk, ekkor a korábban a rajzra felvitt sorkapocs típusa az adott új típust veszi fel.

A sorkapcsok -Dupla- pozíción is elhelyezhetők, azaz a felső és alsó bekötési oldaluk az áramút terven is egyértelműen megkülönböztethető. Továbbá a felső és alsó oldal közötti részben egyszerű rajzolat is elhelyezhető, mellyel a sorkapocs funkciót szimbolikusan meg lehet jeleníteni. Az egyszerű szimbólum a szerelési terven is megjeleníthető, sőt igény szerint a grafikus képe más is lehet, mint az áramút terven megadotté. A -Dupla- sorkapcsokba rajzolt egyszerű szimbólumok a grafikus alaprendszerben kezelt szimbólumok, melyek a Szimbólum elem szerkesztése funkcióval módosíthatók, szerkeszthetők.

Továbbá a sorkapcsokhoz a továbbiakban két rövidzár és két sínezés adható meg. Ez a -Dupla- sorkapcsok esetén azt jelenti, hogy tartozhat a felső oldalhoz is egy rövidzár és egy sínezés, és tartozhat az alsó oldalhoz is egy rövidzár és sínezés. A két oldal ebben az esetben is egyértelműen az áramút terven megkülönböztetett. Ebből következik, hogy a szerelésterven a -Dupla- sorkapcsok esetében nincs lehetőség a kapcsolatok, rövidzárak, sínek utólagos áthelyezésére.

Minden egyes sorkapocs önálló 'költségvetési' kóddal rendelkezik, melyek egyedileg, vagy listán, akár az egész mezőre egyszerre állíthatók.

Sorkapocs tervezési minta.

Emeletes sorkapcsok

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

A sorkapocs akkor lesz emeletesként kezelhető, ha a Törzsadatbázisok kezelése modulban a sorkapocs típushoz az emeletek száma 2, vagy annál nagyobb értékre van állítva.

Az áramút logikai terven az -X1 léc :22-es sorkapcsának az 1, 2, és 3 szinten lévő csatlakozójának a jelölése a következő:

Az emeletes sorkapcsoknak az emeletenkénti kapocspont azonosítójának jelölését a Elektro rendszer beállítások modulban az alábbiak szerint tudjuk megadni:

	Sorkapocs sorszámok kiegészítése az emelet jellel
	Ha a kapcsoló be van kapcsolva, akkor az emeletes sorkapcsok emeletei a beállítás szerint lesznek jelölve: Emelet szeparator jel: Ha megadjuk, akkor ez a jel választja el a sorkapocs sorszámot az emelet jeltől. Emelet jel: Az első emeletet jelölő karakter. A következő emeletet a következő karakter fogja azonosítani. 'a' esetben: 'b'
	Azonos sorkapcsok emeleteinek automatikus összejelölése az áramút tervlapon
	Ha a kapcsoló be van kapcsolva, akkor a beállításnak megfelelően az azonos sorkapocshoz tartozó különböző szinten lévő sorkapocs emeleket a rendszer automatikusan összejelöli. Természetesen csak abban az esetben, ha a tervlapon más objektum elhelyezkedése ezt nem akadályozza.

A rendszerben az emeletes sorkapcsok kezelése nem tér el a normál sorkapcsoktól, kivéve azt, hogy az első emelettől eltérő emeletszámot meg kell adni!

A Sorkapocs lista karbantartása... funkcióban az emeletes sorkapcsokat ugyanúgy vesszük fel a sorkapocs listára.

A Sorkapocs elhelyezése funkcióban, ha emeletes sorkapocs van kijelölve elhelyezésre, akkor mindig az 1. emeleti szint kerül elhelyezésre.

Az emeletes sorkapcsok további szintjeit a Elem módosítása Sorkapocs módosítása Sorkapocs típus, léc, tervjel megjelenés, prioritás csere területen funkcókban adhatjuk meg.

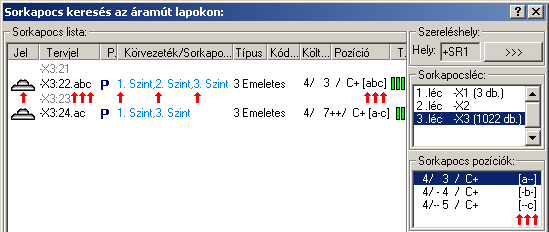

A Sorkapocs keresése funkcióban az emeletes sorkapcsok a listákon az alábbi ábrán piros nyíllal jelölt módon kerülnek megjelölésre.

A Tervek automatikus kiértékelése modulban a Sorkapocs elemzés során ellenőrzésre kerül, hogy az emeletes sorkapcsok nem tartalmaznak-e rövidzárat, sínezést. A rendszerben az emeletes sorkapcsok nem lehetnek rövidzártak, sínezettek, lamellával áthidaltak.

A Szerelési tervek készítése Szerelési tervek generálása során az emeletes sorkapcsok megjelenítése a sorkapocs bekötési terven emeletenként történik az ábra szerint.
