NAFIR Egyvonalasterv készítés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülék módosítás

'NAFIR Egyvonalasterv készítés' modul

Elérés:	Menü:	E L E K T R O EGYVONALAS tervezés
		Egyvonalas tervezés

Tokozott készülék módosítás

Szerszámos:

Korábban a tervlapon elhelyezett tokozott berendezés tulajdonságú készülék azonosítóit, típusát, jellemzőit és megjelenítését tudjuk módosítani. A funkció hívása után a kereső kurzorral ki kell jelölni a módosítani kívánt készüléket.

Készülék azonosítása módosításra: [ESC=Kilépés!]

A funkció segítségével a tervlapon korábban elhelyezett azonosítatlan tokozott berendezést alakíthatunk át azonosított tokozott készülékké. Ha a funkció hívása után a kereső kurzorral azonosítatlan tokozott berendezésre mutatunk, akkor az Tokozott berendezés megadása funkcióba jutunk, ahol az azonosítatlan elemet tokozott berendezés készülék tulajdonságokkal láthatjuk el.

Ha a kereső kurzorral azonosítatlan egyvonalas szimbólumra mutatunk, akkor az Egyvonalas készülék megadása funkcióba jutunk, ahol az egyvonalas szimbólumot készülék tulajdonságokkal láthatjuk el.

Ha az azonosított készülék nem tokozott berendezés, akkor a készülék módosítás a 'ELMU/ÉMÁSZ Egyvonalas készülék módosítása:' funkció szerint hajtódik végre!

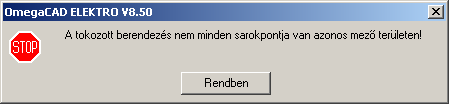

Ezután után ellenőrzésre kerül, hogy a tokozott berendezés valamennyi sarokpontja ugyanabba a mező területbe esik-e. Ha nem akkor az alábbi hibajelzést kapjuk. A hibát javítani kell a ebben funkcióban!

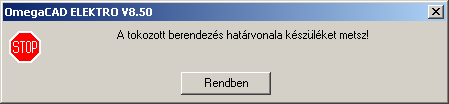

Ez után azt ellenőrzi a rendszer, hogy a tokozott berendezés határoló vonala nem metsz-e készülék rajzolatot. ha igen, akkor az alábbi hibajelzést kapjuk. A hibát javítani kell a ebben funkcióban!

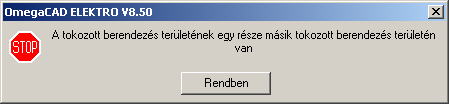

Az is ellenőrzésre kerül, hogy a tokozott berendezés nem esik-e egy másik tokozott berendezés területére. ha igen, akkor az alábbi hibajelzést kapjuk. A hibát javítani kell a ebben funkcióban!

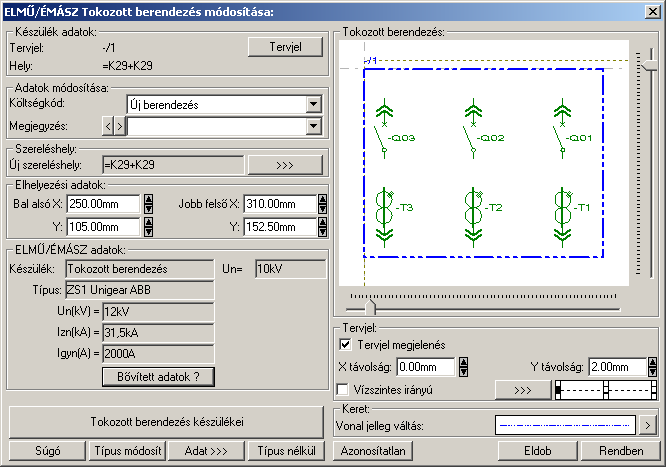

Ezután a tokozott berendezés megadása funkció jelenik meg, ahol a készülék alábbi tulajdonságait adhatjuk meg.

Elhelyezési adatok:

A tokozott berendezés 'Bal alsó X, Y:' és az Jobb felso X, Y:': pozíciók a szerkeszto ablakban változtathatók. A fel/le gombokkal növelhetok, illetve csökkenthetok.

Az értékek változtatásával a tokozott berendezésekhez a területükön elhelyezkedő készülékek is változhatnak. A 'Tokozott berendezés:' minta rajzolatában 'zöld' színnel azok a készülékek káthatóak, amelyek a tokozott berendezéshez tartoznak. A 'szürke' színnel megjelenített készülékeket a tokozott berendezés határvonala metszi. Ezek nincsenek teljes terjedelmükkel a tokozott berendezés területén!

A fenti színeket a Beállítások... Rendszer színek beállítása funkcióban lehet változtani. A hibás készülékek színét a Módosítás után eltűnő elem színe határozza meg. A tokozott berendezéshez tartozó készülékek színét pedig a Módosítással érintett elem színe szín jeleníti meg.

Készülék tervjel és sorszám módosítása

A nyomógomb után megjelenik a 'Tervjel módosítása:' párbeszédpanel. A tervjel és sorszám megadást támogatva listán megjelennek az áramút tervben már korábban definiált, készülékek azonosítói. Az új tervjelet és sorszámot a listáról választva, vagy a 'Tervjel', 'Sorszám' nyomógombok hatására megjelenő ablakban adjuk meg.

A szereléshelyen már létező tervjel sorszám választása esetén a rendszer hibajelzést adva megakadályozza a helytelen azonosítást. A hibajelzés: 'Ilyen tervjelű készülék már van az adott szereléshelyen!'

Ha a készülék az áramút terven is felhasznált, akkor a tervjel itt nem módosítható!

Készülék típus módosítása, frissítése

A 'NAFIR' egyvonalas kiegészítésben a készülék adatbázisban előre definiált készülék csoportban helyezhetünk el készülék típusokat, és csak az ilyen típusok használhatók fel a 'NAFIR' kompatibilis egyvonalas tervekben.

A gomb megnyomása után megjelenik Készülék típus megadása párbeszédpanel, ahol a teljes Létesítményi törzsadattárból választva, a készülék felépítéseket és típus jellemzőket látva tudunk új típust választani. A készülék azonosítóit, jellemzőit, szereléshelyét eközben változatlanul hagyjuk.

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!


	Ha megváltoztatjuk a készülék típusát, akkor a rendszer elvégzi a Készülék adatok 'NAFIR' szerinti ellenőrzése funkciót! Az ellenőrzés a készülékhez rendelt szimbólum megfelelőségére vonatkozik. Egyrészt, hogy a készülék típushoz van-e egyvonalas szimbólum felépítés megadva, vagy a szimbólum megfelel-e a 'NAFIR' objektum típusok objektum tulajdonság alapján Szimbólum csoporthoz rendeléshez!

Készülék névleges adatának módosítása, frissítése

A gomb megnyomása után megjelenik Készülék névleges adat módosítása párbeszédpanel, ahol a készülékhez rendelt típuson belül a névleges adatokon módosíthatunk.

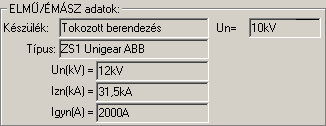

ELMŰ/ÉMÁSZ adatok:

A csoportban a kiválasztott készülék 'NAFIR' azonosítóját, a típusát, névleges adatait és ha van, akkor a további 'NAFIR' tulajdonságait láthatjuk.

A készülék adatok megjelenése, ha nincs a készüléknek típusa:

A készülék adatok megjelenése, ha a készülék nem az előre definiált 'NAFIR' készülék csoportban van az adatbázisban:

Mindkét előbbi esetben az egyvonalas terv 'NAFIR' exportja hibás lesz!

Ha a készülék az adatbázisban 'NAFIR' helyesen van megadva, akkor az adat visszajelzése során a készülék adat a 'NAFIR' objektum szerinti elnevezést tartalmazza. Az alábbi példában: Tokozott berendezés. Továbbá tartalmazza az adatbázis szerinti névleges feszültség szintet is. Itt Un=10kV. Továbbá tartalmazza a készülék típusát, és ha van(-ak) a készülék jellemzőket és a névleges adatokat.

Bővített készülék jellemzők és névleges adatok:

Az 'NAFIR' egyvonalas rendszerben a tokozott berendezéseket a 'NAFIR' egyvonalas adatbázisban előre definiált készülék osztályhoz rendeljük. Ezek az előre definiált objektum típusok, melyek bővített készülék jellemzőkkel vannak ellátva. Az egyes készülék típusokhoz bővített névleges adatokat adhatunk meg.

A funkció segítségével a készülékhez megadott jellemzőket és névleges adatokat tekinthetjük meg.

A tokozott berendezés készülékei:

A tokozott berendezésekhez a területükön elhelyezkedő készülékek tartoznak. A 'Tokozott berendezés:' minta rajzolatában 'zöld' színnel azok a készülékek káthatóak, amelyek a tokozott berendezéshez tartozhatnak. A 'szürke' színnel megjelenített készülékeket a tokozott berendezés határvonala metszi. Ezek nincsenek teljes terjedelmükkel a tokozott berendezés területén!

A funkció segítségével a tokozott berendezéshez tartozó készlékeket tekinthetjük meg. Itt változtathatunk a készülékek tokozott berendezéshez rendelésének módján is!

Elhelyezés szereléshelyének módosítása

A 'NAFIR' egyvonalas kiegészítésben az egyvonalas szimbólum elhelyezéskor lekérdezésre kerül az adott pozícióhoz tartozó mező. A szereléshely listáról a rendszer automatikusan hozzárendeli az elso olyan szereléshelyet, amely az pozícióból meghatározott mezőhöz tartozik. A készülék szereléshelyhez való rendeléshez ez egy korrekt szereléshely lesz. Csak akkor módosítsuk a szereléshelyet, ha a mezőhöz több szereléshely is hozzárendelt, és a rendszer nem a kívántat választotta ki. Vagy a tervezés folyamán az elhelyezési pozícióhoz rendelt mező megváltozott!

A 'Szereléshely:' csoportban láthatjuk, hogy az elhelyezendő egyvonalas készülék mely szereléshely/(panel) egységen lesz elhelyezve. A gomb segítségével beállíthatjuk a kívánt szereléshelyet. (Lásd: Szereléshely kijelölése). Ha meglévő készüléket jelölünk ki, akkor a rendszer ellenőrzi a szereléshelyet.

Ha a készülék az áramút terven is felhasznált, akkor a szereléshely itt nem módosítható!


	Ha megváltoztatjuk a készülék elhelyezését, és a készülék nem típus nélküli, akkor a rendszer elvégzi a Készülék adatok 'NAFIR' szerinti ellenőrzése funkciót! Ha a készülék típusa szerinti névleges feszültség nem egyezik meg az elhelyezés mező alfanumerikus jelből ('=D, E, H, J, K, M, N') adódó feszültséggel, akkor hibajelzést kapunk!

Készülék típus visszavonása

A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk típus nélküli készülékeket!

A funkcióval a már típussal rendelkező készülék típusát állíthatjuk vissza típus nélkülire. Csak akkor érvényes a gomb, ha az új készüléknek már van típusa.

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!

Készülék azonosítás visszavonás

A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk azonosítatlan egyvonalas szimbólumokat!

Az azonosítás visszavonása a gomb megnyomásával történik, ekkor a már korábban tervjel azonosítóval ellátott szimbólum azonosítója törlését végezhetjük el anélkül, hogy a piktogramot törölnünk kellene. Később az azonosítatlan szimbólumot új készülékhez rendelhetjük, újra azonosíthatjuk.

A készülék azonosítás visszavonása csak a végrehajtási megerősítési kérdés után hajtódik végre. A tervlapon az egyvonalas szimbólum változatlan pozícióban marad, de a készülék egyvonalas része törlődik. Ha a készülék az áramút logikai terven nem volt elhelyezve, akkor a készülék a nyilvántartásból is törlődik!

Vonal szín váltás

A 'NAFIR' egyvonalas kiegészítésben a készüléket megjelenítő vonalszín módosítása egyedileg nem lehetséges. Az átszínezés egy előre beállított paletta szerint, a készülék szereléshelyhez való rendelés alapján történik. A készülék szereléshelye megadja mezőhöz tartozást. A mező azonosító első betűjele meghatározza a berendezés feszültség szintjét, amely az átszínezés alapja.

Egyvonalas készülék tervjel felirat stílus beállítása

Az készülék egyvonalas képe az ablakban látható. Ebben az ablakban beállítható a készülék tervjelének megjelenésének módja: (Lásd: Egyvonalas készülék tervjel felirat stílus beállítása)

A tokozott készülék tervjel megjelenés beállítása

Az ablakban ki/be kapcsolhatjuk a tokozott készülék tervjel megjelenését.

Készülék költség kódjának módosítása

Az ablakban módosíthatjuk a készülék költség kódját.
(Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása)

Készülék rövid funkcióleírás módosítása

A készülék rendeltetésére, funkciójára utaló rövid leírást itt módosíthatjuk ebben az ablakban. (Lásd: Megjegyzés megadása készülékhez)

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

		A készülék módosítás befejezése mentés nélkül.
		Az elvégzett módosítások rögzítése a tervlapon és a készülék nyilvántartásban.

Ha a készülék nem típus nélküli, akkor a rendszer elvégzi a Készülék adatok 'NAFIR' szerinti ellenőrzése funkciót! Az ellenőrzés a készülék típusa szerinti névleges feszültség és az elhelyezés mező alfanumerikus jelből ('=D, E, H, J, K, M, N') adódó feszültséggel való egyezésre, valamint a készülékhez rendelt szimbólum megfelelőségére vonatkozik. Itt ellenrzésre kerül még a készülék beépítési fázisok és a szimbólumhoz megadott fázisszám öszhangja is!

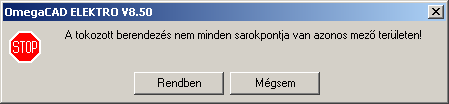

Ellenőrzésre kerül, hogy a tokozott berendezés valamennyi sarokpontja ugyanabba a mező területbe esik-e. Ha nem akkor az alábbi hibajelzést kapjuk. A hibát korrigálhatjuk most, vagy később a Készülék módosítás funkcióban.

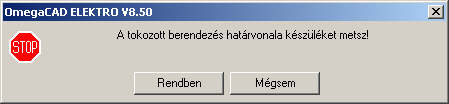

Ez után azt ellenőrzi a rendszer, hogy a tokozott berendezés határoló vonala nem metsz-e készülék rajzolatot. Ha igen, akkor az alábbi hibajelzést kapjuk. A hibát korrigálhatjuk most, vagy később a Készülék módosítás funkcióban.

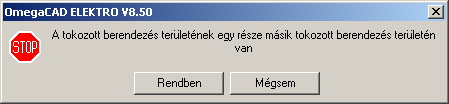

Az is ellenőrzésre kerül, hogy a tokozott berendezés nem esik-e egy másik tokozott berendezés területére. Ha igen, akkor az alábbi hibajelzést kapjuk. A hibát korrigálhatjuk most, vagy később a Készülék módosítás funkcióban.

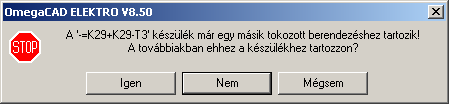

Ha a tokozott berendezés területén egy olyan készüléket talál a rendszer, amely már korábban egy másik tokozott készülékhez tartozik, akkor az alábbi hibajelzést kapjuk.

Ha hiba van, akkor itt lehetőségünk van visszatérni a funkcióba, és elvégezni a hiba kijavítását!

A készülék szereléshelyhez való rendelés alapján a rendszer megpróbálja automatikusan beállítani a készülék elem grafikus réteg elhelyezését. A szereléshelynek mezőhöz rendelése alapján a feszültségszintet meg kell tudni állapítani. Azaz a mező azonosító a következő formátumú legyen: (= B,C,D,E,H,J,K... ) Ha ez megvan, akkor már csak a rajz réteg listában a feszültség szinthez tartozó készülék réteget kell megtalálni. Ha ez is megvan, akkor a készülék elemet a rendszer automatikusan, függetlenül az érvényben lévő beállítástól, az így kiválasztott rétegre helyezi.

Készülék elem - réteg - egyeztetés:

220 kV	"120kV-os készülék"
120 kV	"120kV-os készülék"
30 kV	"30-20-10kV-os készülék"
20 kV	"30-20-10kV-os készülék"
10 kV	"30-20-10kV-os készülék"
3 kV	"6-3-0,4kV-os készülék"
6 kV	"6-3-0,4kV-os készülék"
0,4 kV	"6-3-0,4kV-os készülék"

Ha a rendszer 'NAFIR' kiegészítése a készülék szereléshelyébol a feszültség szintet nem tudja azonosítani, vagy az azonosított feszültség szintnek megfelelo készülék réteg nem található, akkor a megszerkesztett készülék elemet a rendszer az érvényesen beállított aktív rétegre helyezi! Ha az elemeket egy megkívánt rajzi rétegre kívánjuk helyezni, akkor a művelet meghívása előtt a Réteg beállítások [R] funkcióban jelölhetjük ki az aktív réteget. Itt adhatunk meg új rétegeket is.

Gyors funkció elérés:

Ha a lebegő menü és elem kijelölés használata bekapcsolt, és egyvonalas készülék van kijelölve, akkor:

		A készülék módosítását elvégezhetjük a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő Készülék módosítás funkció segítségével.
		A készülék módosítását elvégezhetjük készülék rajzolatán végrehajtott bal oldali egérgomb dupla kattintásával is.

Lásd:

		Készülék adatok 'NAFIR' szerinti ellenőrzése
		Tokozott berendezés megadása
		Készülék törlés
		Készülék lista...

Lásd még:

		Az egyvonalas tervek NAFIR kompatibilitásának kritériumai
		A NAFIR kompatibilitású egyvonalas tervezés
		Az egyvonalas tervek exportálása a NAFIR rendszerbe
		Tokozott berendezés a NAFIR egyvonalas rendszerben

	Korlátozások/megjegyzések:
		A funkció a tokozott berendezés adatainak mentésekor mindig aktualizálja a hozzá tartozó készülékek listáját!
		A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk típus nélküli készülékeket!
		A 'NAFIR' egyvonalas kiegészítésben a készülék adatbázisban előre definiált készülék csoportban helyezhetünk el készülék típusokat, és csak az ilyen típusok használhatók fel a 'NAFIR' kompatibilis egyvonalas tervekben.
		A 'NAFIR' egyvonalas kiegészítésben a készüléket megjelenítő vonalszín módosítása egyedileg nem lehetséges. Az átszínezés egy előre beállított paletta szerint, a készülék szereléshelyhez való rendelés alapján történik. A készülék szereléshelye megadja mezőhöz tartozást. A mező azonosító első betűjele meghatározza a berendezés feszültség szintjét, amely az átszínezés alapja.
		A 'NAFIR' egyvonalas kiegészítésben az elhelyezéskor lekérdezésre kerül az adott pozícióhoz tartozó mező. A szereléshely listáról a rendszer automatikusan hozzárendeli az első olyan szereléshelyet, amely az pozícióból meghatározott mezőhöz tartozik. A készülék szereléshelyhez való rendeléshez ez egy korrekt szereléshely lesz. Csak akkor módosítsuk a szereléshelyet, ha a mezőhöz több szereléshely is hozzárendelt, és a rendszer nem a kívántat választotta ki.
		A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk azonosítatlan készülékeket!

Korlátozások/megjegyzések:

A gombbal kiválasztott készülék típusát a rendszer a modul futása alatt megőrzi. Új készülék megadásakor automatikusan ezt a típust rendeli az új készülékhez!

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!
