Áramútterv logikai tervezés

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Vezeték kapcsolat megadása

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Megadások Vezeték kapcsolat megadása

Szerszámos:

A parancs az áramút terven elhelyezkedő elemek közötti kapcsolatok vezeték kapcsolatok megadására szolgál. Kapcsolaton két csatlakozási pont közötti áramvezető kötést, illetve azonos potenciálon (körvezetéken, átkötés ponton) lévő kapocspontokat értjük. A kapcsolat csatlakozási ponton indul és érkezik, amely lehet készülék csatlakozó kapcsa, sorozatkapocs, csavaros kötéspont vagy átkötés pont.

A kapcsolat parancs kiadását követően a 'Vezeték kiválasztása:' ablakba jutunk. A 'Vezetékek:' csoportban a listán kijelöljük azt a vezetéket, amellyel a kapcsolatot meg akarjuk valósítani.

Ha a vezeték listán nincs olyan tulajdonságú vezeték, amelyet használni akarunk, akkor a gomb segítségével a Vezeték lista karbantartása... funkcióba jutunk, ahol a szükséges változtatások végrehajthatók.

A vezeték kapcsolatokat megvalósító vonalak a rendszerben speciális vonalak. Ez azt jelenti, hogy a megszerkesztett vonalak a 'vezeték' jellegen túlmenően az 'áramút terv jel' -nek megfelelő vonal stílussal jelenik meg, és hozzá rendelődik egy réteghez. Minden egyes kapcsolat külön tartalmazza a réteghez tartozást. Ezt a felszerkesztés előtt a:

részben állíthatjuk be. A funkcióba belépve a kijelölt réteg mindig az aktív réteg lesz! Ha itt más réteget jelölünk ki, akkor a későbbiekben ez lesz az aktív réteg. (A réteg listán a Réteg beállítások [R] funkcióban lehet változtatni)

A funkcióba belépve mindig az utoljára kiválasztott vezeték lesz az aktuálisan kijelölt.

A vezeték kiválasztása után a kapcsolat kezdőpontjának kijelöléséhez a következő rendszerüzenetet kapjuk:

A vezeték kezdőpontja: [ESC=Kilépés!]

Ha szükséges, akkor a jobb oldali egérgomb megnyomása, majd felengedésére az alábbi lebegő menü jelenik meg.

Ekkor a lebegő menüben megjelenő funkciók a kapcsolat pont megadása közben is hívhatók, végrehajthatók, anélkül, hogy a funkció végrehajtás megszakadna. Kivéve az Eldob, ESC funkciót, mely kifejezetten a funkció szerkesztési eredmény nélküli befejezésére szolgál.

A kezdőpont megadása egy csatlakozópont kijelölésével lehetséges. Ezután a rendszer a következő üzenetet adja:

A vezeték következő pontja: [ESC=Kilépés!]

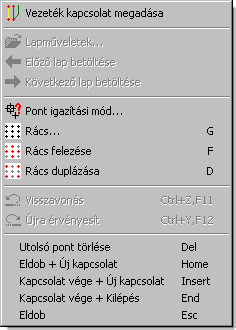

Ha a második pont megadása után hívjuk meg a lebegő menüt, akkor az további két menüponttal bővül. Ekkor már lehetőség van az utolsó pont törlésére. Lehetőség van új kapcsolatot kezdeni, vagy a kapcsolat befejezése után a funkcióból is kilépni.

A vezetéklánc pontja a tervlapon tetszőleges igazítású pontok lehetnek. Elhelyezhetjük őket az 5 mm-es áramút logikai rácsponton is. (Csatlakozási pontok csak ezeken a pontokon lehetnek!). De a lebegő menü funkciók segítségével finomabb rács osztáson is elhelyezhetők. Szükség esetén lehetnek szabadon pozícionált ponton is.

Töréspontok és a végpont kijelölését a vezetékrajzolás folyamatában végezzük. Eközben a kurzort mozgatva láthatjuk a vezetékszakaszt eltérő színnel kiemelve.

A kívánt számú töréspont kijelölése után meg kell adnunk a vezeték végét. A vezeték végpontja csak az 5 mm-es áramút logikai rácsponton lehet! Ez lehet egy csatlakozópont, vagy a tervlap egy üres pontjának ismételt kijelölésével. Ekkor a vezeték kapcsolat lap/mező kapcsolatban végződik.

1. Csatlakozópont vezetéken, körvezetéken

Vezeték-körvezeték vagy vezeték-vezeték kapcsolódásakor kötéspontot vesz fel a rendszer, amelynek típusát megadhatjuk egyenként ( Sorkapocs elhelyezése ) de lehetőségünk van az automatikus sorkapocs típus megadás beállítására a Tervezési opciók... segítségével. Ha az automatikus típus adogatást választottuk annak kikapcsolásáig az egyedi típus adatra vonatkozó kérdést a rendszer elhagyja.

2. Vezetéklánc szerkesztése

Egy vezeték vonallal több kapcsolatot is meghatározhatunk a vonal rajzolat kijelölésekor. Ha a vonal mentén több készülék kapcsot vagy sorkapcsot talál a rendszer, akkor minden érintett csatlakozópont másikkal való kapcsolata a végpont elfogadását követően automatikusan létrejön, a hozzájuk tartozó vezetékszakaszt a rendszer megrajzolja és az új kapcsolatokat felveszi. A kapcsolat a 'Szimbólum kapocs vonal' réteg megjelenítési állapotának megfelelően illeszkedik a készülék csatlakozási pontokhoz. A sorkapcsok megközelítése a Grafikai megjelenés... beállításnak megfelelő normál funkciójú sorkapocs sugárral történik.

Lásd:

		Kapcsolatok
		Sorkapcsok

		Vezeték lista karbantartása...
		Vezeték módosítása
		Vezeték módosítása területen
		Kapcsolat (Vezeték/kábel) megadása

Lásd még:

		Sorkapocs elhelyezése

		Áramútterv fedőlap tervezése		Vezetéknév táblázat készítése...
		Szerelési tervek készítése		Vezetéknév táblázat készítése

	Korlátozások/megjegyzések:
		Az OmegaCAD ELEKTRO rendszerben a Kapcsolat (Vezeték/kábel) megadása és a Vezeték kapcsolat megadása funkcióval megadatott kapcsolatok kezelése a rendszeren eltérő. A kétféle kapcsolat nem alakítható át egyikből a másikba. A meglévő kapcsolatokat csak törlés és újra felszerkesztés után lehet egymásba átalakítani.
		Mivel a vezeték kapcsolat vonal a grafikus fólián helyezkedik el, ezért a vezeték kapcsolat szerkesztésekre a Visszavonás és a Vissza érvénytelenítés funkciók használhatók! De ezek nem lesznek hatással a vezeték kapcsolatok felszerkesztése közben elhelyezett sorkapcsokra!
		Szimbólum típusú készülékhez csatlakozó vezetékek a készülék csatlakozó pontjához a 'Szimbólum kapocs vonal' réteg megjelenítési állapotának megfelelően fog csatlakozni. (Megközelíteni.) A réteg megjelenítési állapotának megváltoztatása nem jelenti a vezeték vonal megközelítésének automatikus változását! A réteg megjelenített állapotban a csatlakozó pont sugarának megfelelően illeszkedik a készülékhez. (Normál sorkapocs sugár)
		A különböző funkciójú sorkapcsokhoz a vezeték vonal a normál sorkapocs megjelenítéséhez megadott távolsággal illeszkedik. Grafikai megjelenés... Ennek megváltoztatása nem jelenti a vezeték vonal megközelítésének automatikus változását!
		Ha az elhelyezendő sorkapocs típus csavaros kötéspont, és a kijelölt helyen nem lehet csavaros kötéspontot elhelyezni, akkor a rendszer átkötés pontot fog elhelyezni és rövid hangjelzést ad. (Csavaros kötéspont csak körvezetéken helyezhető el).
