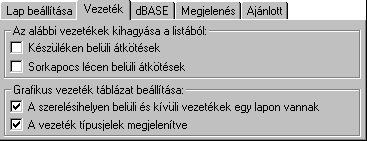

Az alábbi vezetékek kihagyása a listából
csoport
|
A beállítási csoportban azokat a vezeték
csoportokat lehet megadni, melyeket a rendszer a vezeték lista előállítása
során kihagy a listából. Azt hogy valamelyik opciót bekapcsoljuk-e vagy sem az
a vezetéklista előállítási céljától függ, és a felhasználónak kell
eldöntenie, hogy helyes-e valamelyik kapcsolat csoport kihagyása. Ha a vezeték
lista a teljes szerelési tervet helyettesíti, akkor nyilvánvalóan bármely
kapcsolat csoport kihagyása hiányos vezetéklistát eredményez. Ha a vezetéklista
készítése a berendezések között vezetékek címkézéséhez készül, akkor a két
opció használata az esetlegesen felesleges vezeték jelzések kihagyását
eredményezi.
|
Készüléken belüli átkötések
|
|
Bekapcsolt állapotában a vezetéklistából
kimaradnak az azonos készüléken belüli a kapcsolatok vezetékei.
|
|
|
Sorkapocs lécen belüli átkötések
|
|
Bekapcsolt állapotában a vezetéklistából
kimaradnak az azonos sorkapocs lécen lévő sorkapcsok közötti kapcsolatok
vezetékei.
|
|
Grafikus vezeték táblázat beállítása
csoport
|
A grafikusan generált vezeték táblázat két
részből állhat. Az első részben a szereléshelyen belüli vezetékek
táblázata készül. Ez nem tartalmazza a vezeték végek alfanumerikus
azonosítóiban a mező és hely (=, +) azonosítókat, hiszen mindig a
szereléshelyen belüli berendezések közötti kapcsolatok szerepelnek benne. A
második részben a szereléshelyet elhagyó kapcsolatok készülnek, ha van ilyen
kapcsolat. Ez a táblázat a kapcsolat vége azonosítóban mindig tartalmazza a
mező és hely (=, +) azonosítókat.
|
|
A szereléshelyen belüli és kívüli vezetékek
egy lapon vannak
|
|
A két féle vezeték táblázat típus, ha van mind a
kettő, akkor az opció bekapcsolt állapotában a szereléshelyet elhagyó
vezetékek a megkezdett lapon folytatódnak, ha azon van elegendő hely.
|
|
|
A vezeték típusjelek megjelenítve
|
|
|
|
