Szerelési tervek készítése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Vezeték generálás beállítás: Lap beállítása

'Szerelési tervek készítése' modul

Elérés:

Menü:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Szerelési tervek generálása... / Terv generálási beállítások...

Szerszámos:

Nyomógomb:

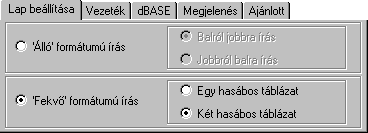

A beállítási panelen a vezeték lista generálás táblázat lap formátumát lehet beállítani. A generált lap lehet fekvő egy, vagy két hasábos táblázat. Lehet álló formátumú, a fekvő irányból bármely irányba fordíthatóan.

'Álló' formátumú írás

A szabványos A3 (297*420mm) -as rajzlap. A rendszer által alapértelmezésként használt tervlap elforgatva.

Balról jobbra írás

A rajzlap elfogatás a szabvány szerint történik. A hasáb generálása balról jobbra történik. (Szokásos módon befűzve a feliratok fejjel lefelé állnak.)

Jobbról balra írás

A rajzlap elfogatás a szabvánnyal ellentétesen történik. A hasáb generálása jobbról balra történik. (Szokásos módon befűzve a feliratok olvashatóan a talpukon állnak)

'Fekvő' formátumú írás

A szabványos A3 (420*297mm) -as fekvő rajzlap. A rendszer ezt használja alapértelmezésként minden tervlap típusnál.

Egy hasábos táblázat

A fekvő rajzlapon a rendszer egy hasábot generál.

Két hasábos táblázat

A fekvő rajzlapon a rendszer két hasábot generál.

Tartalom:

		Vezeték generálás beállítás: Lap beállítása
		Vezeték generálás beállítás: Vezetékek kigyűjtése
		Vezeték generálás beállítás: dBASE fájl készítés
		Vezeték generálás beállítás: Vezeték tervlapok megjelenése
		Vezeték generálás beállítás: Ajánlott beállítás

Korlátozások/megjegyzések:

Az 'Álló formátumú írás' esetében ne használjunk a beállításokban olyan felirat stílust, melyek automatikusan 'talpra' állnak!

A különböző lap beállításokhoz erősen eltérő jellemző beállítás szükséges! Az álló, fekvő lapméretek egészen eltérő táblázat szélességet tesznek lehetővé. Ez igaz a fekvő formátumú egy, illetve a két hasábos táblázat készítésére is.
