Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Vezeték generálás beállítás: Vezeték tervlapok megjelenése

'Szerelési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Szerelési tervek generálása... / Terv generálási beállítások...

Szerszámos: Nyomógomb:

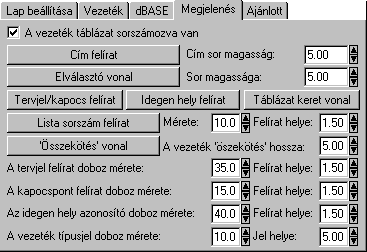

A Vezeték generálás beállítás: Vezetékek kigyűjtése panelon beállított paraméterek szerint a Szerelési tervek generálása 'Vezeték lista készítése' funkció végrehajtásával a szereléshely megszereléséhez szükséges vezetékek táblázatát generálhatjuk. A vezeték táblában szereplő vezetékek kigyűjtését a Vezeték generálás beállítás: Vezetékek kigyűjtése panelon be kell állítani. A beállítási panelen a vezeték lista generálás grafikus megjelenítés tulajdonságai állítható be.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Az előállított vezeték lista táblázat szélessége a megjelenítésre kijelölt dobozok mérete adatok összegzéséből adódik ki.

Az idegen helyen a berendezés tervjele és a kapocspontja is az 'Idegen hely felirat' stílussal íródik fel!

A felirat stílusok pozíció és irányszög adatainak beállítása a felirat stílus ablakban nincs hatással a generált táblázat feliratainak ezen tulajdonságaira.

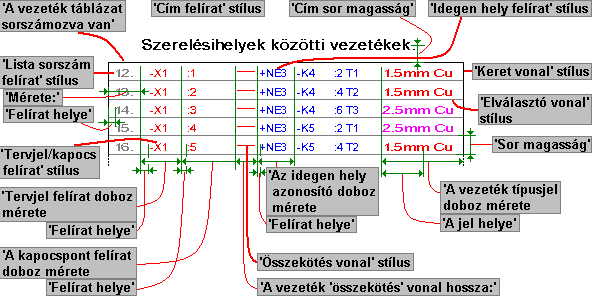

A panelon szereplő funkciók kapcsolatát a generált tervlapok megjelenésével az alábbi ábra mutatja:


Tartalom:

Vezeték generálás beállítás: Lap beállítása
Vezeték generálás beállítás: Vezetékek kigyűjtése
Vezeték generálás beállítás: dBASE fájl készítés
Vezeték generálás beállítás: Vezeték tervlapok megjelenése
Vezeték generálás beállítás: Ajánlott beállítás

Korlátozások/megjegyzések:
