'ELEKTRO rendszer' minden tervtípus kezelő modul

Elérés:

(Modul menü)

Lapműveletek...

Ha már valamely tervtípust kezelő modulban vagyunk, akkor az eltéréseket az egyes tervlapokon az alábbi módon követhetjük:

Az eltéréseket laponként láthatjuk megjelenítve a:

Lapműveletek funkcióban.

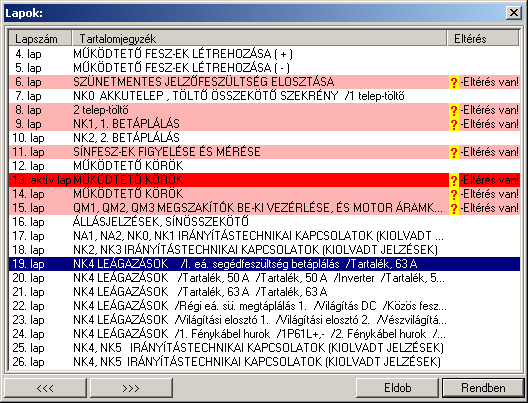

Ha van a rendszerben eltérés kezelés, akkor a 'Lapkijelölés' funkció tervlap adatok listája kiegészül az eltérés oszloppal. Ha van a tervlapok között olyan, amely tartalmaz eltérés bejegyzést, az kiemelten jelenik meg, az adatsor végén az eltérésre utaló felirattal. ()

Az eltéréseket az egyes lapokon az alábbi eszköz segítségével is nyomon követhetjük tervlaponként, akkor, ha a következő opció be van kapcsolva:

Ez a Beállítások... Képernyő munkaterület beállítása menüpont alatt a következő kapcsolóval állítható be.

A 'ELEKTRO terv lapozó szerszám van'

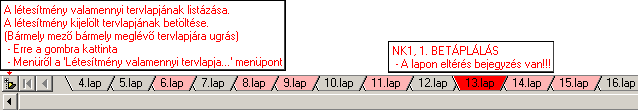

Ekkor megjelenik a lapozósáv, ahol az eltérés bejegyzést tartalmazó tervlapok kiemelt színnel jelennek meg. Ha a kurzort tervlap sorszáma fölött tartjuk, akkor megjelenik a tervlapon található tartalomjegyzék, és az eltérésre utaló szöveg!
