Примеры чертежей
OmegaCAD Elektro позволяет получить полный пакет документации на энергообъект.Рабочая документация организована по комплектам в соответствии 16205тм-т1 "Номенклатура основных комплектов рабочих чертежей для электросетевого строительства".
| 022-УА "Управление и автоматизация" содержит принципиальные схемы. |  |
| 023-УА "Схемы электрические монтажные" содержит монтажные схемы. | |
| 027-KX "Кабельное хозяйство" содержит планы раскладки, кабельный журнал, схемы внешних кабельных связей. | |
| 290-УА "Задание заводу на нетиповые шкафы" содержит чертежи общего вида, принципиальные схемы, монтажные схемы, попанельную спецификацию. | |

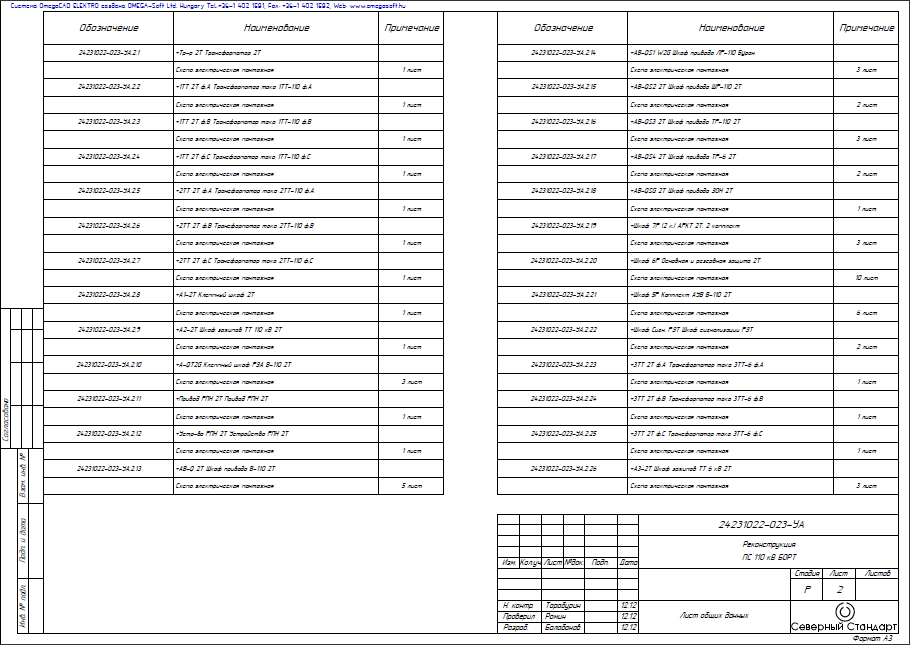

| Лист общих данных/Ведомость чертежей |
|
||||

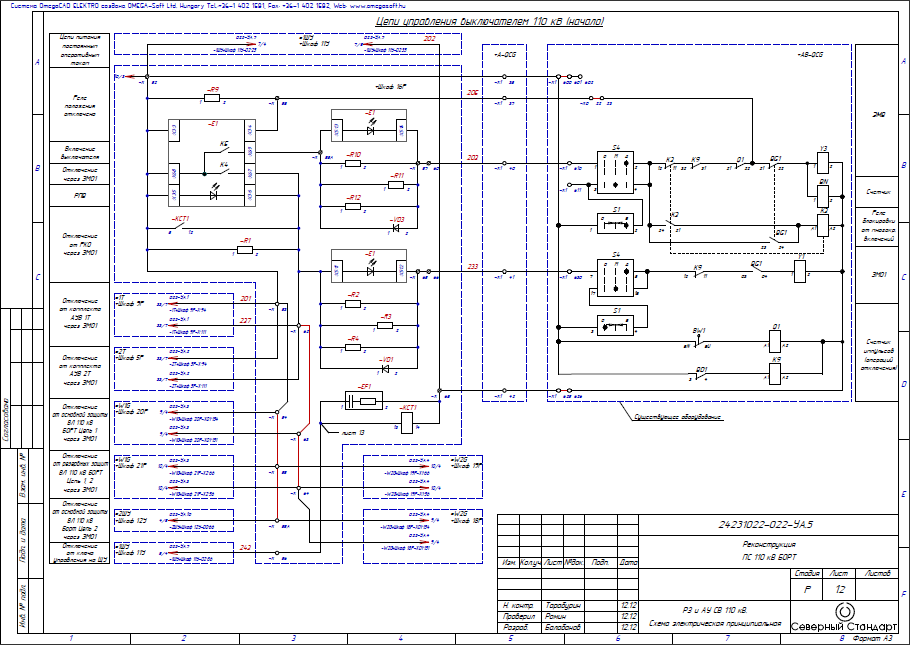

| Принципиальная схема |
|
||||
| Перечень элементов |
|
||||
| Перечень внешних кабельных связей |
|
||||

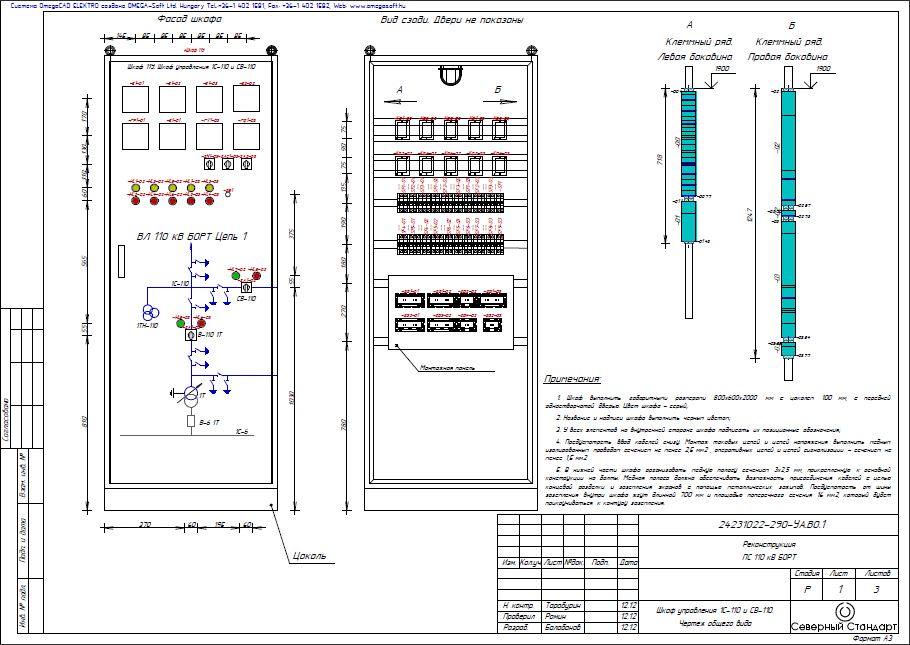

| Чертеж общего вида |
|
||||

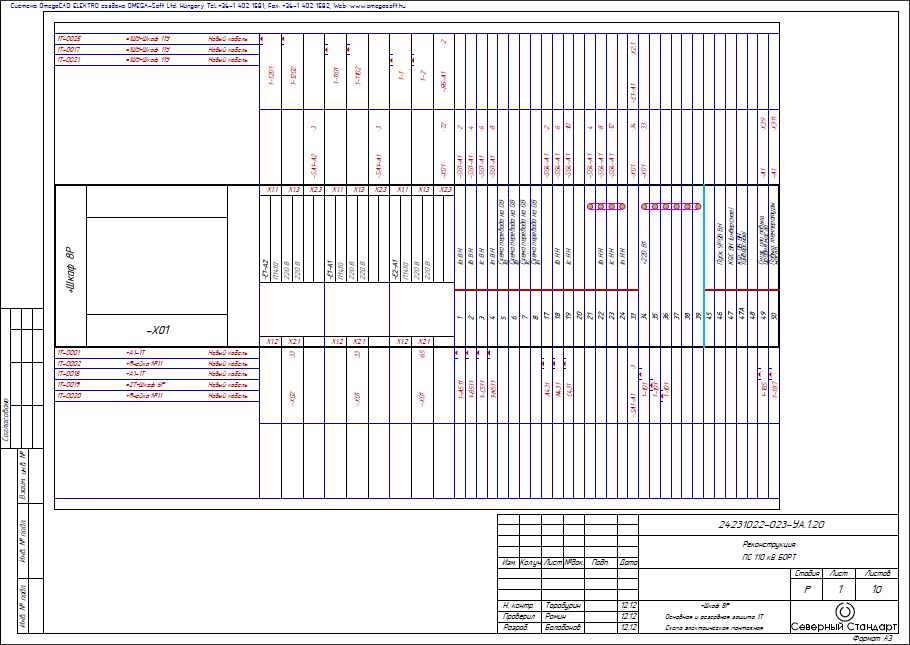

| Монтажная схема |
|
||||

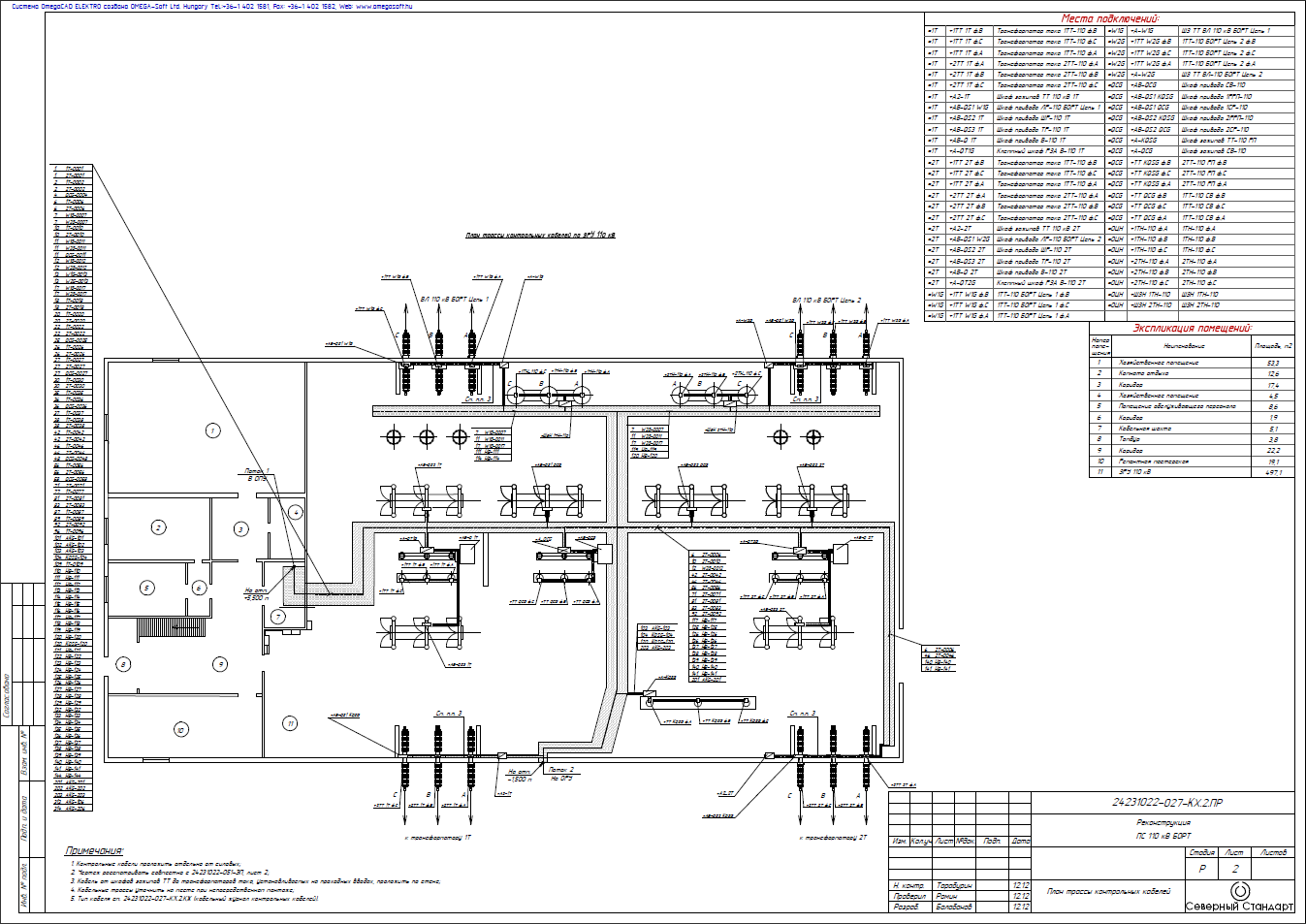

| План раскладки кабелей |
|
||||

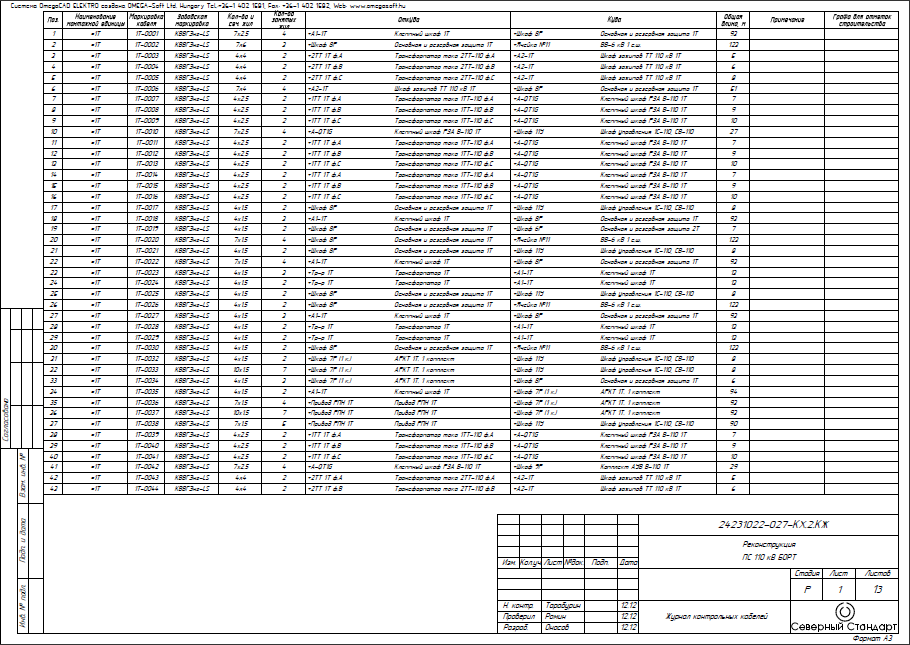

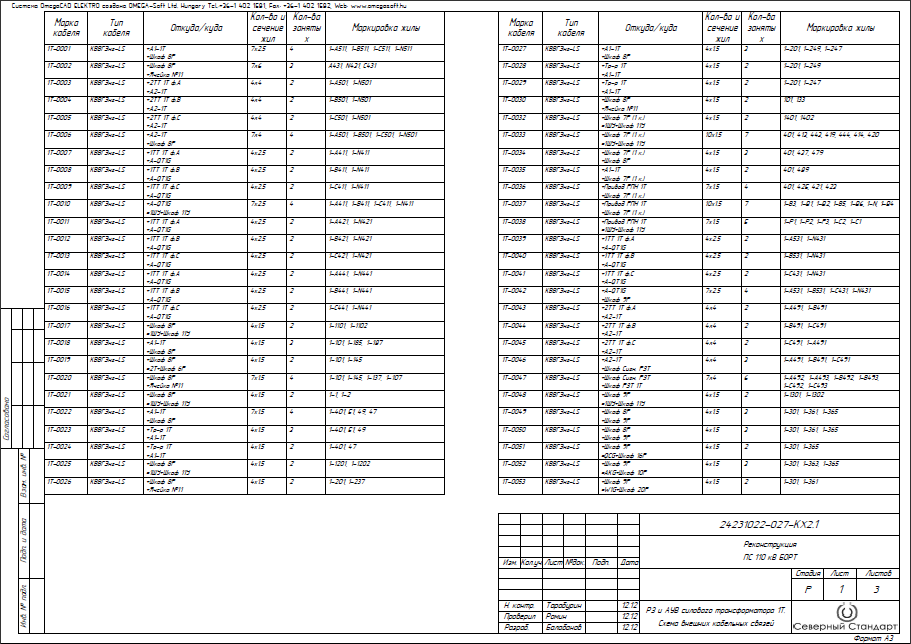

| Кабельный журнал |
|
||||

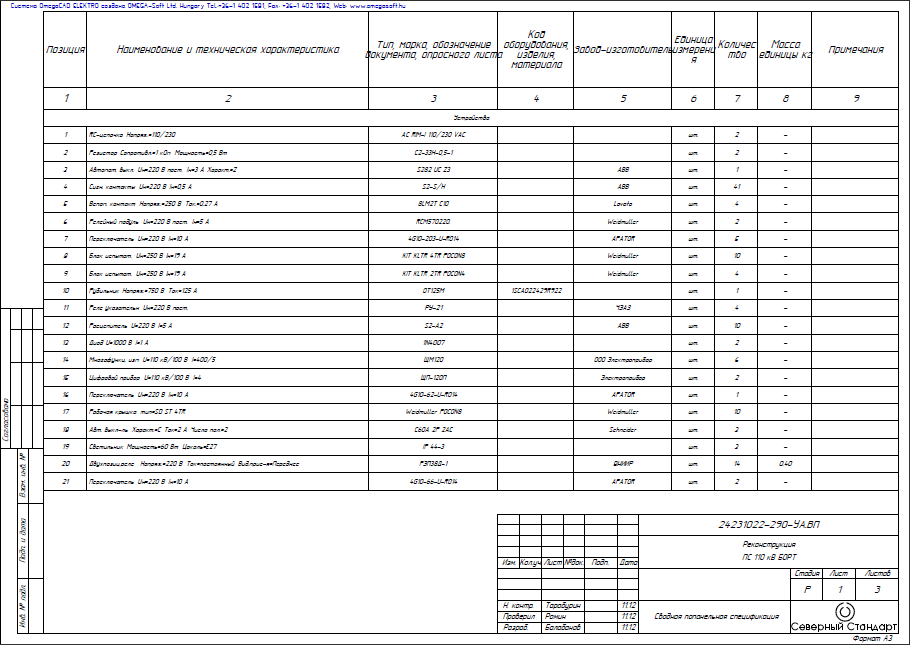

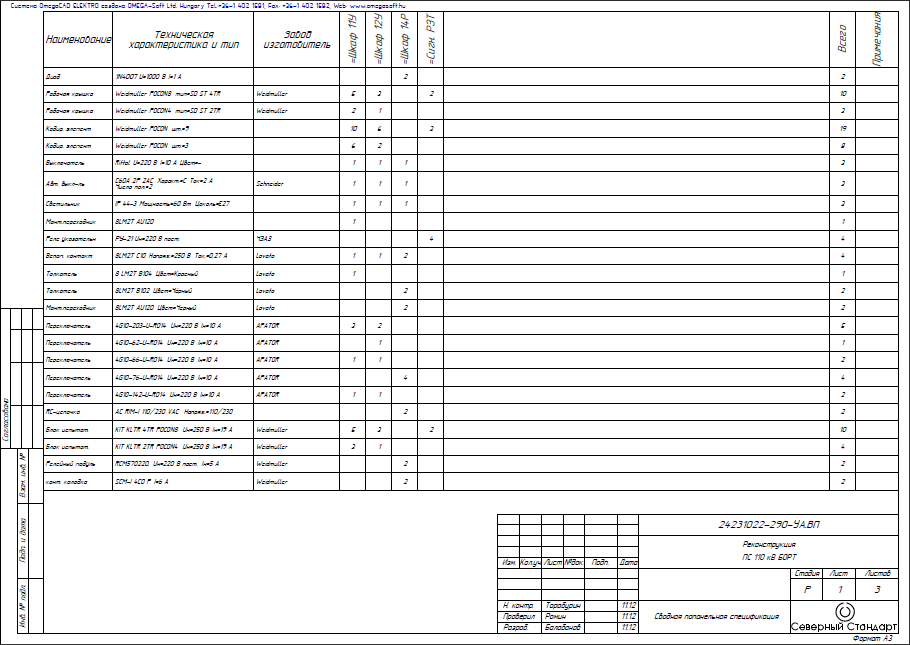

| Сводная попанельная спецификация |
|
||||
| Спецификация |
|
||||
