A panelon az IEC 61850 egyvonalas tervezéshez a feszültségszintekhez tartozó beállításokat végezhetjük el.

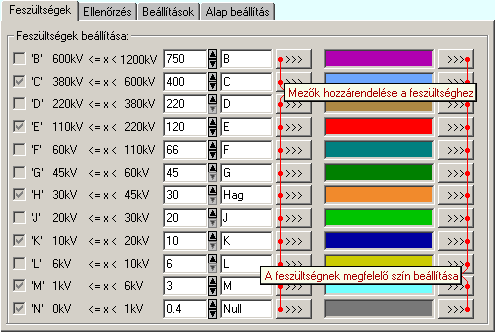

A feszültségszintek adatainak beállítását az alábbi táblázat szerint végezhetjük el.

Az egyes mezők egyedi feszültségszinthez való rendelését a úgy végezzük el, hogy annak a feszültségszintnek az adatsorában található gombot kell megnyomni, amelyhez a mezőt hozzá akarjuk rendelni, jutunk a mezők ferszültségszinthez rendelése párbeszéd panelbe.

Az egyes feszültségszinthez a színt a feszültségszint adatsorában található színre, vagy a gombra kattintva tudjuk beállítani.

Feszültségszint kiosztási táblázat:

Mezők feszültségszinthez rendelése:

A mezők feszültségszinthez rendelése az alábbi módon történik. A hozzárendelés vizsgálatának sorrendje a következő. Ha valamely mező megfelel a vizsgálati feltételek valamelyikének, akkor az a mező más feszültségszinthez már nem rendelhető!

A mezők egyedi feszültségszinthez rendelés mindig ahhoz a feszültséghez történik, amelynek a sorából a funkciót elindítottuk!

, Csak azoknak a mezőknek a feszültségszinthez rendelését adhatjuk meg egyedileg, amelyek az automatikus hozzárendelés szabályai alapján nem rendelhetők feszültségszinthez.

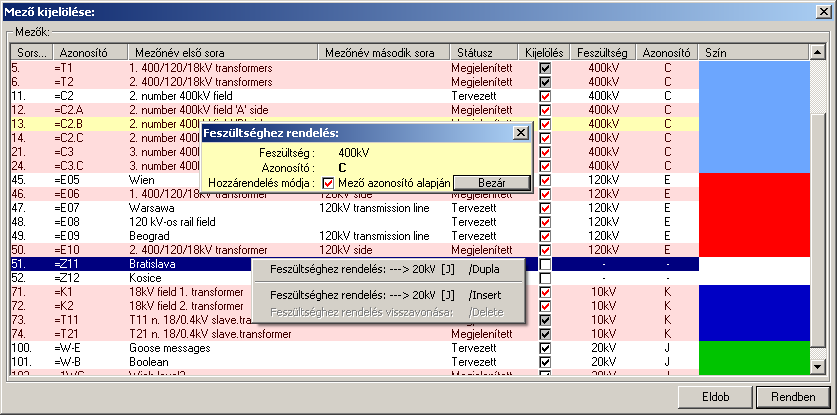

		Egy mező feszültségszinthez rendelését végezhetjük el az egérrel a mező sorára való dupla kattintással. Ha korábban a mező bármelyik feszültségszinthez rendelt, akkor a hozzárendelés megszűnik.
		Egy mezőt jelölhetünk ki az egérrel a kijelölendő mező sorára való kattintással. Ha volt korábbi kijelölés, akkor az-(ok) elveszítik kijelölt állapotukat.
		Több mezőt is kijelölhetünk egymásután, ha az egérrel a kijelölendő mező sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
		A mező lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő mező sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti mezők lesznek egyszerre kijelölve!
	'Insert'	A kijelölt mező-(k) feszültségszinthez rendelését végezhetjük el a billentyűzet 'Insert' gombjának megnyomásával.
	'Delete'	A kijelölt mező-(k) feszültségszinthez rendelésének visszavonását végezhetjük el a billentyűzet 'Delete' gombjának megnyomásával.
		A mező-(k) feszültségszinthez rendelésének megváltoztatását elvégezhetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával is.

Ha a Beállítások... Rendszer működési beállítások Elem tulajdonságainak megjelenítése a kurzor mellett 'Ha egy elem van kijelölve, akkor ennek a tulajdonságai jelenjenek meg!' vagy a 'Ha a kurzor alatt elem van, akkor ennek a tulajdonságai jelenjenek meg!' valamelyike bekapcsolt, és a kurzort a mező adatsora fölött a beállított ideig mozdulatlanul tartjuk, akkor a mező feszültségszinthez rendedélének állapotáról az alábbi adattábla valamelyike jelenik meg.

Az egyes mezők feszültségszinthez rendelését a rendszer automatikusan elvégzi abban az esetben, ha a mezőazonosítók az első karakteren tartalmazzák az alábbi táblázat szerinti szabványos mezőazonosítókat. Ez az összerendelés nem változtatható meg! Ilyen esetben a mezőlistán az ilyen mező adasorán az alábbi azonosító jelenik meg:

Ha a mezőazonosító az első karakterén nem tartalmazza a szabványos mezőazonosítót, akkor a rendszer mezőt, ha található a mezőnév első adatsorában a mező feszültségére utaló 'szám'[kV] karakter kombináció, akkor ezen érték alapján próbálja meg feszültségszinhez rendelni. Ez az összerendelés nem változtatható meg!Ilyen esetben a mezőlistán az ilyen mező adasorán az alábbi azonosító jelenik meg:

Ha egyik fenti feltétel sem teljesül, akkor egyedileg kell elvégezni a mező feszültségszinhez rendelését. Ezt úgy végezzük el, hogy annak a feszültségszintnek az adatsorában található gombot megnyomva a mezőlista párbeszédpanel jelenik meg. Ezen a mezőlistán láthatjuk az egyes mezők feszültségszinhez rendelés módjának visszajelző ikonjait, a feszültségszint azonosítóját, és a feszültségszinthez tartózó színt. Ha a mezőt ilyen módon rendeljük a feszültségszinthez, akkor ilyen esetben a mezőlistán az ilyen mező adasorán az alábbi azonosító jelenik meg:

Ha egyik fenti feltétel sem teljesül, és még nem végeztük el a mező feszültségszinthez rendelését, akkor ilyen esetben a mezőlistán az ilyen mező adasorán az alábbi azonosító jelenik meg:

Ha egy mező nincs feszültségszinthez rendelve, akkor a mezőhöz tartozó elemek szerkesztés során akkor sem lesznek átszínezve, ha az Egyedi beállítások az IEC 61850 egyvonalas tervezéshez 'Az egyvonalas elemek átszínezése a feszültségszintnek megfelelően bekapcsolva!' kapcsoló be van kapcsolva! Továbbá ilyen esetben az IEC 61850 állomás topológia SSD exportálás IEC-61850 állomás SSD fájl exportálás során a mező és annak részei kimaradnak az SSD topólógiából!
