Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Egyvonalas terv IEC 61850 validálása

IEC 61850 Egyvonalasterv készítés' modul

Elérés:

Menü:

E L E K T R O EGYVONALAS tervezés

Egyvonalas tervezés

Egyvonalas terv IEC 61850 validálása...

Szerszámos: Fül:

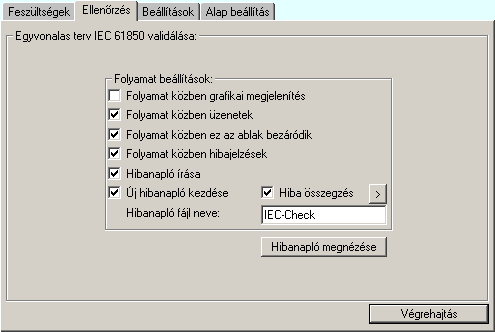

A panelon az IEC 61850 egyvonalas terv ellenőrzését végezhetjük el.

---> ---> --->

Folyamat beállítások

Az 'Folyamat beállítások:' csoport részben olyan paramétereket állíthatunk be, amelyek a folyamat nyomon követhetőségét befolyásolják. A folyamat képernyőn történő követése látványos, ám a folyamát hosszát jelentősen növeli. A rendszer üzeneteit és jelzéseit célszerű hibanaplóba íratni, amelynek segítségével a folyamat során kiszűrt hibák javítása egyszerűsödik.

'Folyamat közben grafikai megjelenítés'

A kapcsolóval beállítható, hogy a folyamat közben a rendszer az aktuális tervlapot a képernyőre is rajzolja vagy sem. Ha bekapcsolt állapotú akkor a folyamat a képernyőn is követhető. Kikapcsolt állapotban a folyamat valamelyest gyorsabb lesz.

'Folyamat közben üzenetek'

A kapcsolóval beállítható, hogy a folyamat közben a rendszer az éppen végrehajtott műveletről adjon-e tájékoztatást.

'Folyamat közben ez az ablak bezáródik'

A kapcsolóval beállítható, hogy a folyamat közben a dialógusablak bezáródjon-e. Ha van grafikai megjelenítés, célszerű a képernyő látható területét az ablak bezárásával megnövelnie.

'Folyamat közben hibajelzések'

A kapcsoló állításával beállítható, hogy a folyamat közben a rendszer az észlelt hibáról adjon-e jelzést a képernyőre.

'Hibanapló írása'

A kapcsoló állításával beállítható, hogy a folyamat közben közben a rendszer az elvégzett művelet közben észlelt hibákról készítsen-e hibanaplót.

'Új hibanapló kezdése'

A kapcsoló állításával beállítható, hogy a folyamat közben a rendszer a korábbi hibanaplót folytassa, vagy mindig újat kezdjen. A beállítás akkor érvényes, ha van hibanapló írás.

'Hibanapló fájl neve:'

Ablakrészben beállítható, hogy a folyamat közben a rendszer az elvégzett műveletről, észlelt hibákról készített hibanaplót milyen nevű állományba írja. A napló fájl nevét kiterjesztés nélkül kell megadni. A rendszer a naplófájlt a létesítmény mező alkönyvtárban hozza létre TXT kiterjesztéssel. A beállítási lehetőség akkor érvényes, ha van hibanapló írás.

'Naplózás hiba összegzés'

Ha a 'Hibanapló írása' bekapcsolt állapotú, akkor ebben a checkbox ablakban beállíthatjuk, hogy a hiba napló végére a rendszer készítsen e listát az előfordult hibák összegzésével. Ha a 'Hiba összegzés' bekapcsolt állapotú, akkor a Naplózás hiba összegzési mód beállítása-ban beállíthatjuk a hiba összegzés egyéb paramétereit is!

Lásd:

Naplózás hiba összegzés
Naplózás hiba összegzési mód beállítása

Végrehajtás

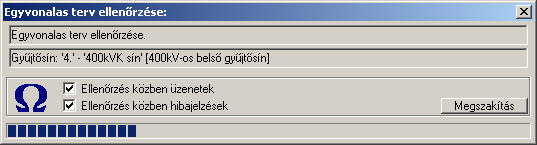

Az egyvonalas tervlapok ellenőrzése a nyomógomb megnyomásával végrehajtható.

A 'Folyamat közben üzenetek' és a 'Folyamat közben hibajelzések' opciók a folyamat közben is állíthatók.

A gomb segítségével a folyamat megszakítható!

Az ablak a folyamat során a képernyőn tetszőleges helyre áthelyezhető. Az új pozícióját a következő indításnál megőrzi.

A folyamat az alábbi részfeladatokból áll:


1.

Mező területek megkeresése

Az egyvonalas terven is meg kell tartani a = Mező (+Szereléshely) -Készülék struktúrát. Ehhez az egyvonalas terv építő elemeket mező területen belül kell elhelyezni. Ezért kerül kigyűjtésre és elemzésre a tervlapon megadott mező határoló vonalak és mező azonosítók felíratok, majd ezeknek az összerendelése.

Ehhez a tervlapon lévő mező területeket kigyűjti a rendszer. Első lépésben a "Mező határvonal" rétegről össze szedi a vonalakat, majd a "Mező azonosító" rétegről azokat a feliratokat, amelyek mező azonosítók lehetnek.

Ezután megvizsgálásra kerül, hogy minden mező azonosító feliratot egy zárt mező határoló vonal veszi-e körül. Ha igen, akkor minden zárt mező határoló vonal területen csak egy mező azonosító felirat van-e. A folyamat végére kialakításra kerül, hogy a létesítmény mező lista mező a tervlapokon milyen területen vannak megrajzolva. Lásd: Mező terület szerkesztése

2.

Készülékek és azonosítatlan szimbólumok ellenőrzése

A tervlapokon található készülékek esetében ellenőrzésre kerül a készülékek minden egyes adata, tulajdonsága. Így sorban:

  • Megfelelő rétegen van-e a készülék? ( "Készülék" rétegen!)
  • Van-e egyvonalas szimbóluma a készüléknek?
  • Az egyvonalas szimbólum létezik-e az adatbázisban?
  • Az egyvonalas szimbólum neve azonos-e az adatbázisban megadottal?
  • A készülék a tervlapon azon a mező területen van-e, amelyik mezőhöz az elhelyezési szereléshelye rendelve van?
  • A készülék pozíciója megegyezik-e a tervlapon és a készülék nyilvántartásban?
  • A készülék nincs-e már más pozíción megismételve?
  • A készülékhez rendelt-e adatbázis típus?
  • A készülékhez rendelt adatbázis típus és névleges adat teljes adatbázis azonossága.
  • A készülék egyvonalas szimbólumai és készülékhez rendelt szimbólum megfelelősége.
  • A készülék és a hozzárendelt szimbólum funkcionális összhangja.
  • A készülék és a hozzárendelt szimbólum beépítési fázis összhangja.
  • A készülék beépítési hely feszültsége és a készülék típus névleges feszültség összhangja.
  • A készülékhez van-e IEC 61850 primer típushoz rendelve! [Primary apparatus device type codes].
  • Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Készülék megadása szimbólum elhelyezéssel
    Lásd: Készülék megadása szimbólum azonosítással

    !!!

    Készülék IEC 61850 típus besorolás Csak azok a primer készüléket exportálhatók az állomás SSD topológiába, melyeknek a IEC 61850 szerinti primer készülék típus besorolása megtörtént. Ezért ezt az előbbi funkcióval minden primer készülékre meg kell tenni! Egyébként hibajelzést kapunk.

    Az 'IEC 61850 típus' besorolásokat alábbi táblázat tartalmazza: Primary apparatus device type codes

    3.

    Gyűjtősínek ellenőrzése

    A tervlapokon található gyűjtősín vonal elemek is ellenőrzésre kerülnek. Az ellenőrzés során megvizsgálásra kerül, hogy a gyűjtősín a megfelelő "Gyűjtősínek" rétegen van-e elhelyezve, van-e érvényes gyűjtősín név azonosítója. Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Alállomás gyűjtősín lista kialakítása

    4.

    Gyűjtősín csatlakozások, vezeték leágazások ellenőrzése

    A tervlapokon található gyűjtősín csatlakozások, vezeték leágazások is ellenőrzésre kerülnek. Az ellenőrzés során megvizsgálásra kerül, hogy az elem azonosítható mező területen van-e. Csak azok a grafikus alap szimbólum elemek lehetnek ilyen csatlakozási pontok, amelyek a "Gyűjtősín csatlakozás" rétegen vannak. Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Gyűjtősín szerkesztése

    5.

    Összekötő vezetékek ellenőrzése

    A tervlapokon található összekötő vezetékek is ellenőrzésre kerülnek. Az ellenőrzés során megvizsgálásra kerül, hogy az összekötő vezeték elem minden pontja ugyanazon az azonosítható mező területen van-e. Csak azok a vonal elemek lehetnek ilyen összekötő vezetékek, amelyek a "Összekötő vezetékek" rétegen vannak. Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Összekötő vezeték szerkesztése

    6.

    Az egyvonalas tervlapok ellenőrzésének hibajelzései

  • 2128 "A készülékhez nincs típus rendelve! (Típus nélküli készülék)"
  • 2132 "A terven olyan gyűjtősín van, amelynek nincs érvényes azonosítója!"
  • 2133 "A tervlapon lévő felirattal azonos mező nem található a létesítmény mező listán! (=)"
  • 2134 "A mező határoló vonal nem zárt!"
  • 2135 "A mező határoló vonalnak kevés pontja van ahhoz, hogy zárt legyen!"
  • 2136 "A tervlapon lévő felírat nem lehet mező azonosító! (=)"
  • 2137 "A tervlapon lévő felírat nem lehet mező azonosító, mert túl hosszú!"
  • 2138 "A készülék nem azon a mező területen van, amelyhez a szereléshelye szerint tartozik!"
  • 2139 "Ehhez a mezőhöz nincs hozzárendelve terület!"
  • 2140 "A készülék nem azonosítható mező területen van!"
  • 2141 "Ennek a mezőnek a területén másik mező azonosító szöveg is van!"
  • 2145 "Hibás készülék a létesítmény adatbázisban!"
  • 2146 " -Nincs ilyen típus a létesítmény adatbázisban!"
  • 2147 " -A típusnév nem egyezik a létesítmény adatbázisban!"
  • 2148 " -Nincs ilyen névleges adat a létesítmény adatbázisban!"
  • 2149 " -A névleges adat nem egyezik a létesítmény adatbázisban!"
  • 2150 "Készülék típusnak nem olvasható az adatbázisból a típus neve!"
  • 2151 "Készülék névleges adatnak nem olvasható az adatbázisból az adat értéke!"
  • 2152 "A készülék szimbóluma nem létezik az adatbázisban!"
  • 2153 "A készülék szimbólumának nincs neve az adatbázisban!"
  • 2154 "A készülék szimbólumának neve eltér az adatbázisban lévőtől!"
  • 2155 "A készüléknek nincs egyvonalas szimbóluma!"
  • 2156 "A készülék már korábbi pozíción elhelyezett!"
  • 2157 "A készülék pozíciója a készülék listán eltér a lapon lévő pozíciótól!"
  • 2158 "A készülék nem található a tervlapokon!"
  • 2159 "A szimbólum nem létezik az adatbázisban!"
  • 2160 "A szimbólumnak nincs neve az adatbázisban!"
  • 2161 "A rajzon elhelyezett szimbólum neve eltér az adatbázisban lévőtől!"
  • 2162 "Nincs egyvonalas szimbólum rendelve a készülékhez!"
  • 2308 "Nem a 'Készülék' rétegen van a készülék!"
  • 2309 "Nem az 'Azonosítatlan szimbólumok' rétegen van a szimbólum!"
  • 2310 "Nem a 'Gyűjtősín' rétegen van a gyűjtősín!"
  • 2168 "Ezen a ponton már van kötőpont elem!"
  • 2169 "Ezen a szakaszon már van összekötő vezeték!"
  • 2170 "Ezen a szakaszon már van gyűjtősín!"
  • 2171 "A vezeték összekötő vonal nem azonosítható mező területen van!"
  • 2172 "A vezeték összekötő vonal nem minden pontja van azonos mezőben!"
  • 2173 "A vezeték kötőpont nem azonosítható mező területen van!"
  • 2174 "A vezeték kötőpont nem kapcsolódik gyűjtősínhez, összekötő vezetékhez!"
  • 2175 "Hibás gyűjtősín a létesítmény adatbázisban!"
  • 2177 "Azonosítatlan egyvonalas szimbólum van a tervlapon!"
  • 2307 "A mező azonosító az első karakterén NEM tartalmazza a  IEC 61850' feszültségszint jelet!"
  • 2184 "A szimbólum nem azonosítható a szimbólum listán!"
  • 2185 "Készülék típus - szimbólum összerendelés hiba!"
  • Hibanapló megnézése

    A ad lehetőséget arra, hogy a rendszer által elkészített TXT formátumú hibanapló állományt a képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű nyomtatón kinyomtassuk.

    Hibanapló részlet:


    OmegaCAD ELEKTRO Windows'95/98/2000/ME/NT/XP V8.40 (c) 2013.

    OmegaCAD ELEKTRO IEC-61850 Egyvonalas terv ellenőrzése.
                   Tervező: Mekk Elek
               Létesítmény: Budapest
                            Budapest
                            400/120 kV-os alállomás
                      Mező: =E00
                            Alállomás egyvonalas tervek

                   Tervező: Mekk Elek NyRt.

        A feladat elkezdve: 2013.18.28. 12: 6:29':687''

                   OmegaCAD ELEKTRO IEC-61850   Egyvonalas terv ellenőrzése:
    Hiba  :[2167]: A gyűjtősínhez nincs típus rendelve! (Típus nélküli gyűjtősín)
                      Pozíció: 2.lap
                      Gyűjtősín: Gy-3 120kV
                      Réteg: 120kV-os gyűjtősín
                      Gyűjtősín pontok:
                        (1.) [X=   260.00, Y= 110.00]
                        (2.) [X=285.00, Y=110.00]
    Hiba  :[2157]: A készülék pozíciója a készülék listán eltér a lapon lévő pozíciótól!
                   Készülék: =E01+E01-Q01   Típus: FXT11
                      Pozíció: 2.lap [X=117.50, Y= 42.50, Fi=  0.00]
                      Készülék pozíció: 2.lap [X= 35.00, Y=135.00, Fi=  0.00]
    Hiba  :[2138]: A készülék nem azon a mező területen van,
                     amelyhez a szereléshelye szerint tartozik!
                   Készülék: =E01+E01-Q01   Típus: FXT11
                      Pozíció: 2.lap [X=117.50, Y= 42.50, Fi=  0.00]
                      Elhelyezési pont szerinti mező: =K31
    Hiba  :[2167]: A gyűjtősínhez nincs típus rendelve! (Típus nélküli gyűjtősín)
                      Pozíció: 2.lap
                      Gyűjtősín: Gy-3 120kV
                      Réteg: 120kV-os gyűjtősín
                      Gyűjtősín pontok:
                        (1.) [X= 80.00, Y=110.00]
                        (2.) [X=245.00, Y=110.00]
    Hiba  :[2165]: Nem a '120-30-20-106-3-0,4kV-os gyűjtősín' rétegen van a gyűjtősín!
                      Pozíció: 5.lap
                      Gyűjtősín: K-1 10kV
                      Réteg: 30-20-10kV-os készülék
                      Gyűjtősín pontok:
                        (1.) [X=  0.00, Y=220.00]
                        (2.) [X=325.00, Y=220.00]
    Hiba  :[2128]: A készülékhez nincs típus rendelve! (Típus nélküli készülék)
                   Készülék: =K26+K26-Q2   Típus: Típus nélkül
                      Pozíció: 5.lap [X=185.00, Y=152.50, Fi=     0.00]
    ...
    ...
                   Végrehajtott feladatok száma: 225.
    Végrehajtott feladatok száma: 225.
    -------------- Összegzett hiba napló: --------------
    [2128]: 18    *:A készülékhez nincs típus rendelve! (Típus nélküli készülék)
    [2134]: 1     *:A mező határoló vonal nem zárt!
    [2135]: 1     *:A mező határoló vonalnak kevés pontja van ahhoz, hogy zárt legyen!
    [2136]: 26    *:A tervlapon lévő felírat nem lehet mező azonosító! (=)
    [2138]: 7     *:A készülék nem azon a mező területen van,
                    amelyhez a szereléshelye szerint tartozik!
    [2140]: 57    *:A készülék nem azonosítható mező területen van!
    [2155]: 2     *:A készüléknek nincs egyvonalas szimbóluma!
    [2156]: 47    *:A készülék már korábbi pozíción elhelyezett!
    [2158]: 7     *:A készülék nem található a tervlapokon!
    [2161]: 6     *:A rajzon elhelyezett szimbólum neve eltér az adatbázisban lévőtől!
    [2162]: 2     *:Nincs egyvonalas szimbólum rendelve a készülékhez!
    [2167]: 2     *:A gyűjtősínhez nincs típus rendelve! (Típus nélküli gyűjtősín)
    [2171]: 16    *:A vezeték összekötő vonal nem azonosítható mező területen van!
    [2173]: 6     *:A vezeték kötőpont nem azonosítható mező területen van!
    [2177]: 28    *:Azonosítatlan egyvonalas szimbólum van a tervlapon!

                   Végrehajtott feladatok száma: 255.

                 Befejezve: 2013.188.28. 12: 6:30':687''
                                         0: 0: 1':  0''
       Észlelt hibák száma:  152.
