Fedőlap tervezés

Goose üzenet módosítása

A funkció a működési blokkvázlat tervlapjain korábban megadott goose elemek tulajdonságának megváltoztatására szolgál. A funkcióba belépés után a módosítandó goose elem kijelöléséhez a következő rendszerüzenetet kapjuk:

Módosítás közben a pont bevitel szabályai érvényesek. A pont megadása közben a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő funkciókat használhatjuk a pont igazítási módok változtatására, a funkció befejezésére. A módosítás folyamatot a billentyűzet ESC gombjának megnyomásával is tudjuk megszakítani. Megszakítható a művelet egy másik funkció elindításával is.

Ha a megjelenő kereső kurzorral goose elemet választunk ki, az kiemelt színnel megjelenik a képernyőn, és attól fűggően, hogy milyen goose elemet azonosítottunk, annak megfelelő ablak jelenik meg:

Goose publisher elem módosítása.

Goose input elem módosítása.

Goose buswire elem módosítása.

A goose elem módosítása ablakokban az egyes tulajdonságok előtt az alábbi visszajelző ábrák valamelyike látható:

	A tulajdonság a grafikus lapon és az adatbázisban azonos.
	A tulajdonság a grafikus lapon és az adatbázisban éltérő.
	A tulajdonság az adatbázisban már nem szerepel. Törölve van!

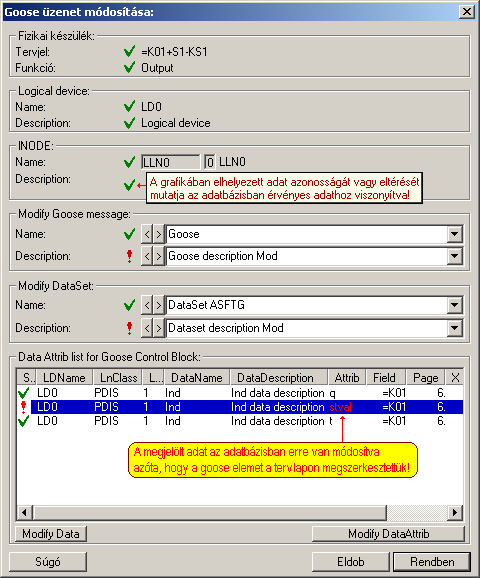

Goose publisher elem módosítása:

Ha a goose elem kijelölés során goose publisher elemet úgy azonosítottunk, hogy az elemen belül a Data Attrib/Data objektumot is kijelölünk, akkor az az azonosított elemen belül is kiemelésre kerül, és a 'Data Attrib list for Goose Control Block' listában is ez lesz kijelölve. Ellenekező esetben nincs kijelölt Data Attrib elem kiemelve.

A goose publisher módosítás ablakban a 'fizikai készülék', a 'logical device' és az 'lNODE' objektumok adatai kerülnek visszajelzésre. Ezek az adatok itt nem módosíthatók.

Az ablakban módosítható adatok a 'Goose control block' neve és leírása, a 'DataSet' neve és leírása a hozzá tartozó szerkesztő ablakban. Értékük akkor kerül kiértékelésre, ha a rendben gombbal lépünk ki a funkcióból!

Módosítható továbbá a Data neve és leírása és a Data Attrib neve akkor, ha a 'Data Attrib list for Goose Control Block' listában olyan adatsor van kijelölve, amely nem törölt. Ilyenkor érvényesek a 'Modify Data' és a 'Modify DataAttrib' gombok.

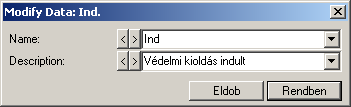

'Modify Data'

A 'Data' módosítást elvégezhetjük az adat lista sor 'DataName' és 'DataDescription' és az előtte lévő oszlopain végzett dupla egér kattintással is.

'Modify DataAttrib'

A 'Data' módosítást elvégezhetjük az adat lista sor 'DataAttrib' oszlop és az utána következő oszlopokon végzett dupla egér kattintással is.

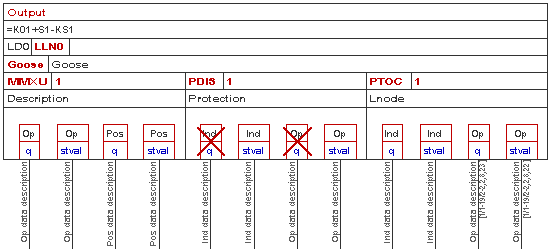

Példa egy olyan goose publisher elem módosítására, amelynek néhány 'Data', 'Data Attrib' objektumát a goose adatbázisból törölték.

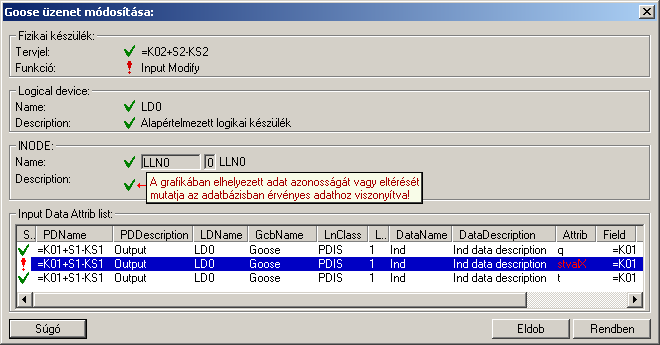

Goose input elem módosítása:

Ha a goose elem kijelölés során goose publisher elemet úgy azonosítottunk, hogy az elemen belül a Data Attrib/Data objektumot is kijelölünk, akkor az az azonosított elemen belül is kiemelésre kerül, és a 'Data Attrib list for Goose Control Block' listában is ez lesz kijelölve. Ellenekező esetben nincs kijelölt Data Attrib elem kiemelve.

A Goose input elem módosítása funkcióban nincs lehetőség az input elemhez tartozó objektumok adatainak megváltoztatására. A funkció csak az elem grafikai tartalmának a hozzá kapcsolódó objektumok adatbázis adatainak megfelelő értékre állítására szolgál.

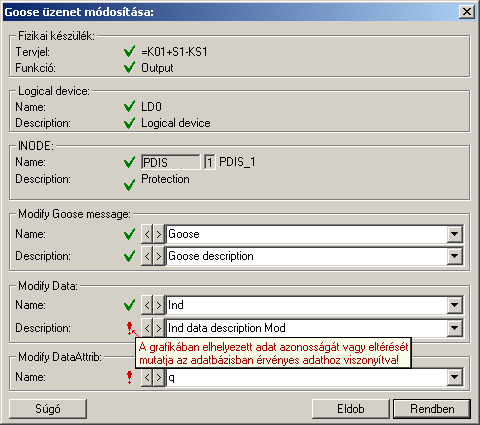

Goose buswire elem módosítása:

A goose buswire módosítás ablakban a 'fizikai készülék', a 'logical device' és az 'lNODE' objektumok adatai kerülnek visszajelzésre. Ezek az adatok itt nem módosíthatók.

Az ablakban módosítható adatok a 'Goose control block' neve és leírása, a 'Data' neve és leírása és a 'Data Attrib' neve a hozzá tartozó szerkesztő ablakban. Értékük akkor kerül kiértékelésre, ha a rendben gombbal lépünk ki a funkcióból!

Ha a kijelölés során nem sikerül goose elemet azonosítottunk, és a 'hiba figyelmeztető ablak megjelenik' a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

Gyors funkció elérés:

Ha a lebegő menü és elem kijelölés használata bekapcsolt, és goose elem van kijelölve, akkor:

A goose elem módosítását elvégezhetjük készülék rajzolatán végrehajtott bal oldali egérgomb dupla kattintásával is.
