Fedőlap tervezés

Goose üzenet törlése

A parancs segítségével a tervlapokon elhelyezett 'Goose' objektumokat törölhetjük. Ezt a funkciót kell használnunk a 'Goose' objektumok törléséhez, mert ez a funkció nem csak a tervlapról törli az objektumokat, hanem a 'Goose objektumok ' adatbázisában is elvégzi a törölt elemek elhelyezési pozíciójának törlését. Így az objektum újra elhelyezhető lesz!

A törlési funkció elindítása után a rendszer pont beviteli módba kerül. Megjelenik a kereső kurzor és az üzenet ablakban a következő látható:

A törlés közben a pont bevitel szabályai érvényesek. A pont megadása közben a lenyomott jobb oldali egérgomb felengedésre megjelenő lebegő menüben megjelenő funkciókat használhatjuk a pont igazítási módok változtatására, a funkció befejezésére. A törlési folyamatot a billentyűzet ESC gombjának megnyomásával is tudjuk megszakítani. Megszakítható a művelet egy másik funkció elindításával is.

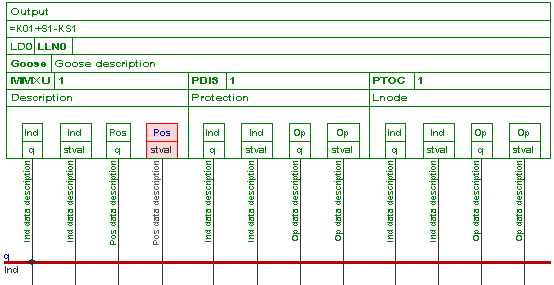

Ha a goose elem kijelölés során goose publisher elemet úgy azonosítottunk, hogy az elemen belül a Data Attrib/Data objektumot is kijelölünk, akkor az az azonosított elemen belül is kiemelésre kerül, és a törlés csak erre az egy objektumra vonatkozik!

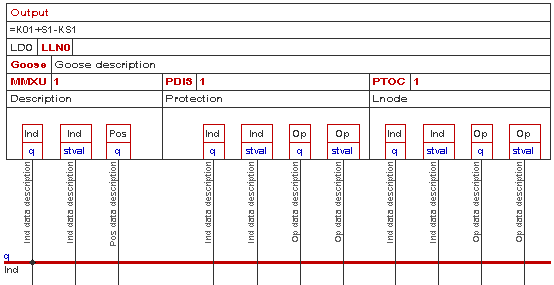

Ebben az esetben a törlés elvégzése után a goose objektumból csak az azonosított Data Attrib/Data objektum kerül törlése. A goose publisher objektum képe a törlés után:

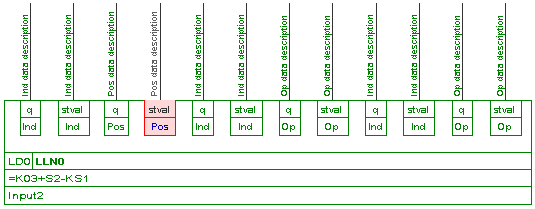

hasonlóan, ha a goose elem kijelölés során goose input elemet úgy azonosítottunk, hogy az elemen belül a Data Attrib/Data objektumot is kijelölünk, akkor az az azonosított elemen belül is kiemelésre kerül, és a törlés csak erre az egy objektumra vonatkozik!

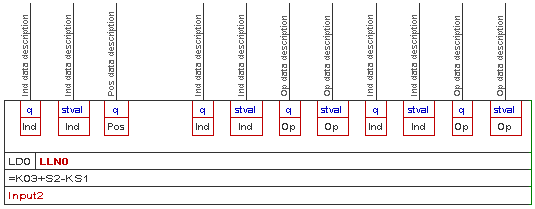

Ebben az esetben a törlés elvégzése után a goose objektumból csak az azonosított Data Attrib/Data objektum kerül törlése. A goose input objektum képe a törlés után:

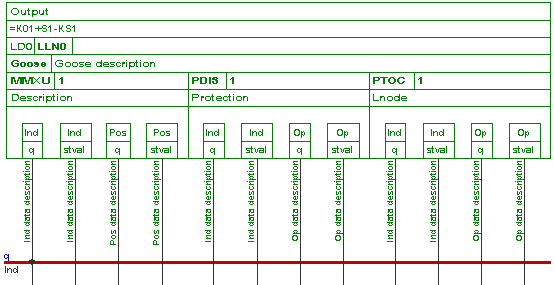

Ha a kijelölő ponttal a goose publisher elemen belül a Data Attrib/Data objektumot nem lehet azonosítani, akkor a törlés a teljes goose elemre vonatkozik! Hasonlóan ugyanígy a goose input elem esetében is ilyenkor a teljes goose elem törlődik.

Ha a kijelölő ponttal a goose buswire elemet azonosítunk, akkor a törlés a teljes kijelölt goose elemre vonatkozik!

Ha a kijelölés során goose elemet azonosítottunk, és a megerősítési kérdés a tervezési opciók funkcióban nincs kikapcsolva, a törlés csak akkor hajtódik végre, ha itt a szándékunkat válasszal megerősítjük.

Ha a kijelölés során nem sikerül goose elemet azonosítottunk, és a 'hiba figyelmeztető ablak megjelenik' a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:

A goose elem törlése végrehajtható a grafikus alaprendszer bármely elem törlési funkciójával: Bármely elem törlése, vagy a Csoport elem törlése funkciókkal. Ha ezek funkciók valamelyikét hívjuk meg, akkor az üzenet ablakban a következő üzenet látható.

Természetesen, ha a fenti grafikus alaprendszer törlési funkciók valamelyikét használjuk, akkor a kijelölő ponttal eltalált bármilyen elemet törölni fogunk megerősítési kérdés nélkül!

Gyors funkció elérés:

Ha a lebegő menü és elem kijelölés használata bekapcsolt, és goose grafikus elem van kijelölve, akkor:

'Delete'

A goose elem törlését elvégezhetjük a billentyűzet 'Delete' gombjának megnyomásával is.
