Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

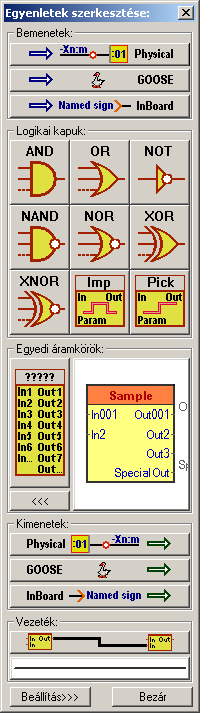

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

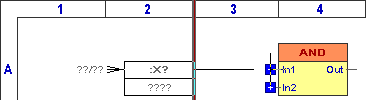

Fizikai bemenet:

A készülék fizikai bemenetére érkező jelből kialakított bemeneti érték.

Szerkesztés:

 < Phisycal input > Logikai elem helyének megadása: [ESC=Kilépés!]

Ha az 'Elhelyezés azonos helyen' kapcsoló bekapcsolt és a pontot egy meglévő logikai elem bemenetén jelöljük ki, akkor a rendszer az elhelyezett bemenetet a kijelölt bemenettel összeköti vezetékkel A vezeték jellege a beállított lesz.

Az logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

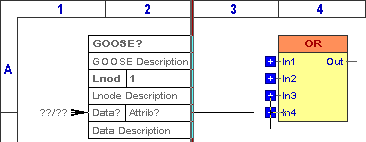

GOOSE bemenet:

Az IEC 61850 kommunikációs hálózaton a készülék bemenetére GOOSE üzenettel érkező jelből kialakított bemeneti érték.

Szerkesztés:

 < GOOSE input > Logikai elem helyének megadása: [ESC=Kilépés!]

Ha az 'Elhelyezés azonos helyen' kapcsoló bekapcsolt és a pontot egy meglévő logikai elem bemenetén jelöljük ki, akkor a rendszer az elhelyezett bemenetet a kijelölt bemenettel összeköti vezetékkel A vezeték jellege a beállított lesz.

Az logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Készüléken belüli jel:

A készüléken belül grafikai ábrázolás miatt kiemelt belső jel. Tipikusan azért kerülnek megjelölésre, mert a logikai összefüggések egy részét nem tudjuk, vagy nem akarjuk egy csoportban megjeleníteni. A jel folytonosságot biztosítjuk vele.

Szerkesztés:

 < InBoard input > Logikai elem helyének megadása: [ESC=Kilépés!]

Ha az 'Elhelyezés azonos helyen' kapcsoló bekapcsolt és a pontot egy meglévő logikai elem bemenetén jelöljük ki, akkor a rendszer az elhelyezett bemenetet a kijelölt bemenettel összeköti vezetékkel A vezeték jellege a beállított lesz.

Az logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

AND kapu

Bemenetek száma:
Kimenetek száma:

n
1

Szerkesztés:

 < AND > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a kurzor segítségével megadjuk a bemenetek számát.

 < AND > Logikai elem bemenetek számának megadása: [ESC=Kilépés!]

A bemenetek számának megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

OR kapu

Bemenetek száma:
Kimenetek száma:

n
1

Szerkesztés:

 < OR > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a kurzor segítségével megadjuk a bemenetek számát.

 < OR > Logikai elem bemenetek számának megadása: [ESC=Kilépés!]

A bemenetek számának megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

NOT kapu

Bemenetek száma:
Kimenetek száma:

1
1

Szerkesztés:

 < NOT > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

NAND kapu

Bemenetek száma:
Kimenetek száma:

n
1

Szerkesztés:

 < NAND > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a kurzor segítségével megadjuk a bemenetek számát.

 < NAND > Logikai elem bemenetek számának megadása: [ESC=Kilépés!]

A bemenetek számának megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

NOR kapu

Bemenetek száma:
Kimenetek száma:

n
1

Szerkesztés:

 < NOR > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a kurzor segítségével megadjuk a bemenetek számát.

 < NOR > Logikai elem bemenetek számának megadása: [ESC=Kilépés!]

A bemenetek számának megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

XOR kapu

Bemenetek száma:
Kimenetek száma:

n
1

Szerkesztés:

 < XOR > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a kurzor segítségével megadjuk a bemenetek számát.

 < XOR > Logikai elem bemenetek számának megadása: [ESC=Kilépés!]

A bemenetek számának megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

XNOR kapu

Bemenetek száma:
Kimenetek száma:

n
1

Szerkesztés:

 < XNOR > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a kurzor segítségével megadjuk a bemenetek számát.

 < XNOR > Logikai elem bemenetek számának megadása: [ESC=Kilépés!]

A bemenetek számának megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Ipulzus kapu

Bemenetek száma:
Kimenetek száma:

2
1

Szerkesztés:

 < Imp > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Pick kapu

Bemenetek száma:
Kimenetek száma:

2
1

Szerkesztés:

 < Pick > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Bemenetek száma:
Kimenetek száma:

n
m

Szerkesztés:

 < ????? > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a kurzor segítségével megadjuk a bemenetek számát.

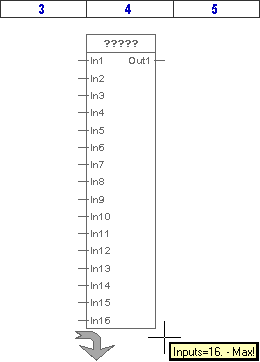

 < ????? > Logikai elem bemenetek számának megadása: [ESC=Kilépés!]

A logikai elem bemenetek számának megadása után a kurzor segítségével megadjuk a kimenetek számát.

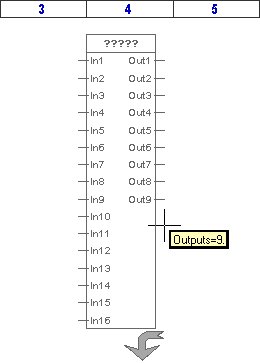

 < ????? > Logikai elem kimenetek számának megadása: [ESC=Kilépés!]

A kimenetek számának megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Bemenetek száma:
Kimenetek száma:

n
m

Szerkesztés:

Az egyedi áramkörök könyvtárából utoljára használt elem képe megjelenik a minta ablakban. Ha erre a gombra kattintunk, akkor ennek az elemnek az elhelyezését kezdjük meg. Ha nincs egy könyvtár elem sem kijelölve, vagy más elemet szeretnénk kijelölni elhelyezésre akor a gomb megnyomására megjelenik a könyvtár lista, ahol kiválaszthatjuk az eddig könyvtárba helyezett elemek közül a szükségeset.

 < Sample > Logikai elem helyének megadása: [ESC=Kilépés!]

A logikai elem helyének megadása után a könyvtárban tárolt egyedi adatokkal és megjelenéssel jelenik meg a logikai elem. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Fizikai kimenet:

A jel feldolgozás eredményeként előálló logikai értéknek a készülék fizikai kimenetére adott jel.

Szerkesztés:

 < Phisycal output > Logikai elem helyének megadása: [ESC=Kilépés!]

Ha az 'Elhelyezés azonos helyen' kapcsoló bekapcsolt és a pontot egy meglévő logikai elem kimenetén jelöljük ki, akkor a rendszer az elhelyezett kimenetet a kijelölt kimenettel összeköti vezetékkel A vezeték jellege a beállított lesz.

Az logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

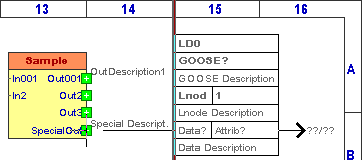

GOOSE kimenet:

A jel feldolgozás eredményeként előálló logikai értéknek az IEC 61850 kommunikációs hálózatra GOOSE üzenetként küldött jel.

Szerkesztés:

 < GOOSE output > Logikai elem helyének megadása: [ESC=Kilépés!]

Ha az 'Elhelyezés azonos helyen' kapcsoló bekapcsolt és a pontot egy meglévő logikai elem kimenetén jelöljük ki, akkor a rendszer az elhelyezett kimenetet a kijelölt kimenettel összeköti vezetékkel A vezeték jellege a beállított lesz.

Az logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Készüléken belüli jel:

A készüléken belül grafikai ábrázolás miatt kiemelt belső jel. Tipikusan azért kerülnek megjelölésre, mert a logikai összefüggések egy részét nem tudjuk, vagy nem akarjuk egy csoportban megjeleníteni. A jel folytonosságot biztosítjuk vele.

Szerkesztés:

 < InBoard output > Logikai elem helyének megadása: [ESC=Kilépés!]

Ha az 'Elhelyezés azonos helyen' kapcsoló bekapcsolt és a pontot egy meglévő logikai elem kimenetén jelöljük ki, akkor a rendszer az elhelyezett kimenetet a kijelölt kimenettel összeköti vezetékkel A vezeték jellege a beállított lesz.

Az logikai elem helyének megadása után a beállított szerkesztési sablon szertint elkészül a logikai elem képe. Az egyedi adatokat és egyedi megjelenítési beállításokat az logikai elem módosításával lehet elvégezni.

Minta:

Ezek a logikai kapcsolatok a grafikus rajzon egyszerű vonal elemek.

Szerkesztés:

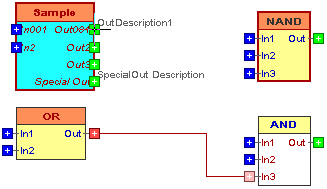

A vezeték kapcsolat szerkesztés megkezdésekor megjelennek az a szerkesztendő vezeték leghetséges kiinduló pontjai. Ezeket kék, vagy zöld négyzetek jelzik. A piros árnyalattal jelölt pontok már foglaltak. [A pontok jelölése a Beállítások... Az elem fogás méretének és színének beállítása  szerint történik.]

A vezeték első pontja: [ESC=Kilépés!]

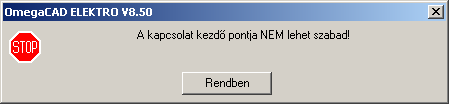

Vezeték kezdő pontja valamely logikai elem input vagy output pontja lehet. Megadhatunk kezdőpontnak már meglévő vezeték kapcsolat vonalat is. Ekkor a rendszer egy kötőpont fog elhelyezni a szerkesztés alat álló vonal színével megeggyezően. Ha nem az előbbiek szerint adjuk meg a kezdőpontot, akkor az alábbi hibajelzést kapjuk:

Ha megadtuk az első pontot, akkor a vonal szerkesztés szabályi szerint folytathatjuk a vezeték további pontjainak megadását.

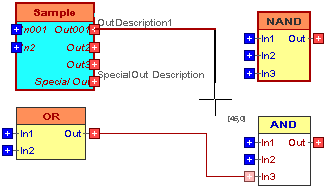

A vezeték következő pontja: [ESC=Kilépés!]

A jobb oldali egérgomb megnyomása, majd felengedésére az alábbi lebegő menü jelenik meg:

A vonal pontok szerkesztési szabályai és a közben lehetséges műveletek azonosak a Vonallánc szerkesztése [v] közben használhatókkal!

Minta:

A logikai kapcsolatok szerkesztése ezzel a beállított vonal jelleggel történik. A kapcsolat szerkesztése közben is lehet használni. Azonos a Vonal stílus beállítás funkcióval.

A beállítások funkcióban állíthatjuk be a logikai elemek szerkesztésének paramétereit.

Korlátozások/megjegyzések:

A logikai elemeknek maximálisan 16 bemenete lehet.

A logikai elemeknek maximálisan 16 kimenete lehet.

Az OmegaCAD ENGINEER rendszerben a logikai elemek a könyvtárban '.Clc' állományban tárolódnak.

Az OmegaCAD ENGINEER rendszerben a logikai elemek a alapértelmezési könyvtára a 'x:\V10.x..\OmegaWin32\Template\Boolean\'

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.

A dialógus ablak átméretezhető. Az átméretezett értékeket a rendszer megőrzi!

A címsorban az egér jobb oldali gombjának lenyomásával a felugró menüben a 'Eredeti méret és helyzet visszaállítása' menüpont választásával a dialógus ablak eredeti helyzete és mérete visszaállítható.
