'ELEKTRO dokumentáció-kezelőrendszer' minden tervtípus kezelő modul

Elérés:

(Modul menü)

Eltérés megjelölése törlésre területen

Az 'Eltérés megjelölése törlésre területen' funkcióval az OmegaCAD ELEKTRO 'LÉTINFO' dokumentáció kezelőrendszerben az aktuálisan megjelenített tervlapon egy szabályos téglalap alakú területet tudunk megjelölni törlésre. A szerkesztés végeredménye egy keresztben áthúzott téglalap, mely a törlésre utal.

A megjelölés formája lehet csak vonallal határolt, vonallal határolt és kitöltött téglalap, vagy csak kitöltött téglalap. A téglalapot határoló vonal és a keresztben áthúzás vonal jellege mindig azonos.

A téglalapot két átlósan elhelyezkedő csúcspontjának megadásával szerkesztjük meg. A pontok megadása a Pont bevitel szabályainak megfelelően történik.

A kitöltés módját - színét, jellegét - a Kitöltés stílus beállítása [K] határozza meg. A vonal megjelenési stílusát a Vonal stílus beállítása [V] határozza meg. Egy szerkesztési eljárással egy kitöltési és egy vonal elemet hozunk létre, úgy hogy a vonal elem a kitöltést takarja! A vonal elem jelenik meg később!

Elsőként a téglalap egyik sarokpontját adjuk meg:

Pozícionálás közben, a Pont beviteli állapotban, az egér jobb oldali gombjának lenyomásával elérhetők a Pont igazítási mód... funkciói.

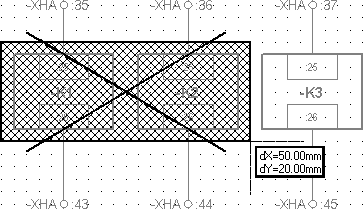

Az első csúcspont megadása után a kurzor mozgatásakor gumizott téglalap jelenik meg. A téglalap oldalai párhuzamosak a koordináta rendszer X és Y tengelyével. Ha a segéd koordináta rendszer Koordináta rendszer... be van kapcsolva, annak az X tengelye határozza meg a csúcspont helyzetét. A segéd koordináta rendszer átállítása, Pont bevitel opciók a pont bevitel közben az egér jobb oldali gombjának lenyomása után megjelenő lehetőségek használatával történhet.

Azt, hogy az eltérés megjelölés területe vonallal, vonallal és kitöltéssel legyen ábrázolva, és ezeknek milyen legyen a grafikai jellemzői azt a pontbeviteli folyamat alatt jobb oldali egérgomb felengedésre megjelenő menüből tudjuk állítani. Az attribútum állítására csak annak az elemnek a beállítására szolgáló menü jelenik meg, amely be van kapcsolva.

A második csúcspont megadásakor a téglalapot a rendszer elhelyezi a rajz aktív rétegén.

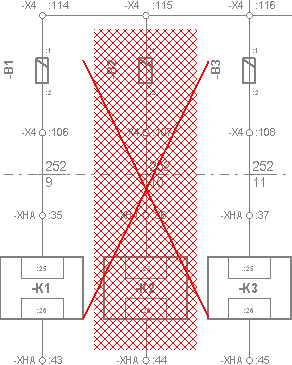

A szerkesztés végeredménye a beállításnak megfelelően megjelenített téglalap (kerületi vonallal és vagy kitöltéssel megjelenített téglalap, valamint egy átlós kereszt.

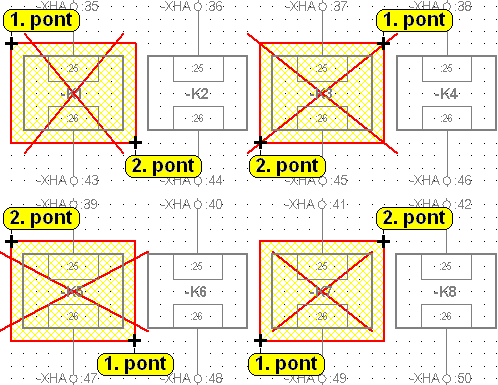

A törlésre utaló átlós kereszt vonal formája a téglalap csúcspontjainak megadási sorrendjével a fenti ábra szerint adható meg.
