Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Szereléshely táblázat készítése: Megjelenés beállítása

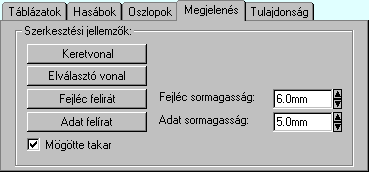

A csoportban a készítendő táblázat vonalainak és feliratainak jellemzőt adjuk meg. Itt állítjuk be a sor magasságokat is.

Keretvonal

A szereléshely táblázatot határoló vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Elválasztó vonal

A szereléshely táblázat hasábjait és sorait elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Fejléc felirat

A szereléshely táblázat fejlécében megjelenő 'Fejléc:' felirat tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Táblázat felirat

A szereléshely táblázat adatsorainak felirat tulajdonságait állíthatjuk be. Ezzel a felirat jelleggel jelennek meg a szereléshely azonosítói, elnevezése, lapszám, szekrény neve és mérete a táblázatban. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Fejléc sormagasság:

A szereléshely táblázat fejléc sor magassága a rajzlapon [mm]-ben.

Adat sormagasság:

A szereléshely táblázat adat sor magassága a rajzlapon [mm]-ben.

Mögötte takar

Bekapcsolt állapotában a megszerkesztett szereléshely táblázat a kábel helyszínrajz tervlapon elhelyezve az alatta lévő rajzi elemeket a táblázat befoglaló méretével kitakarja.

Korlátozások/megjegyzések:

Egy tervlapon tetszőleges számú szereléshely táblázat helyezhető el!
