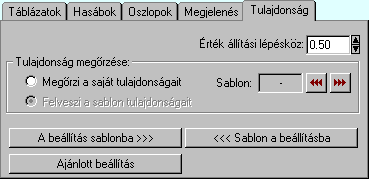

Itt rendelkezhetünk arról, hogy az adott
szereléshely táblázat egyedi megjelenítési tulajdonságú legyen-e, vagy valamely
tárolt sablon tulajdonság beállításainak megfelelően módosuljon a
megjelenítési képe.
Tulajdonságok megőrzése
|
A szereléshelyek táblázatokat sok féle módon
szerkeszthetjük meg a panelon beállítható tulajdonságok variálásával. Ezek a
kidolgozott tulajdonság kötegek sablonba tárolhatók, hogy alkalmasint egy
mozdulattal újra rendelkezésünkre álljanak.
|
Tulajdonság tárolása
|
Ha a beállított tulajdonságok egyik korábban a
sablonban tárolt tulajdonságokkal sem egyezik meg, akkor a
gomb érvényes lesz.
Ekkor a beállítások tárolhatók a sablonban.
|
|
Tulajdonság kiolvasása
|
A sablonban tárolt tulajdonságok valamelyike
érvényesíthető a módosítás alatt lévő szereléshely táblázatra a
segítségével
meghívott sablonból kezelő segítségével.
|
|
Tulajdonság örökítése
|
A szereléshely táblázatot az érvényes minta
szerinti visszajelzésnek megfelelően helyezzük el a tervlapon. A
megjelenési tulajdonságai a későbbiekben a következő kétféle módon
viselkedhet:
|
Megőrzi saját tulajdonságait
|
A szereléshely táblázat mindig az elhelyezésnél,
vagy a módosítások során beállított megjelenési tulajdonságaival láthatók. Csak
közvetlen felhasználói beavatkozásra módosul.
|
|
Felveszi a sablon tulajdonságait
|
Csak akkor érvényes az opció, ha a beállított
tulajdonságok megegyeznek valamely sablon tulajdonság köteggel. Ekkor nem lehet
új tulajdonságot tárolni, hiszen már van ilyen a sablonban. Ha beállítjuk az
opciót, akkor a funkció csoportban annak
 a sablonnak a
betű azonosítója látszik, amely sablont a szereléshely táblázathoz
hozzárendelünk. Ha a szereléshely táblázathoz van tulajdonság sablon
hozzárendelve, akkor a táblázat lap megjelenítő oszlop felirat utolsó
karakterében megjelenik a sablon azonosító jel (B)
Az ilyen tulajdonságú szereléshely táblázatok a
táblázat frissítése funkció végrehajtásakor a sablon tulajdonságok
módosulásának megfelelően megváltoztatják a grafikai képüket.
|
|
Ezen a panelon tudjuk állítani a különböző
tulajdonság értékek léptetési értékeit is. A léptetési értékek csak a
szereléshely táblázat megjelenítés tulajdonságok beállítása panelokon érvényes.
Beállítások kezelése:
 |
A szereléshely táblázatok készítésére vonatkozó munkahelyi
beállításokat a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelTableGrafik.Sta'
állományba mentjük.
|
 |
A parancs segítségével a felhasználó által korábban a munkahelyi sablonba
tárolt beállítások bármikor, bármely létesítményhez visszatölthetők.
|
 |
Ugyan itt visszaállíthatjuk az ajánlott értékeket is a gomb
használatával.
|
|
|
