Az elem kijelölés és műveletei

Hatékonyabbá és kényelmesebbé tehetjük a munkát az OmegaCAD-el, ha használjuk a grafikus munkaterületen a közvetlen elem kijelölést, és a kijelölt elemeken a kijelölési állapot szerint összeállított és a lebegő menün elérhető funkciókat.

Az elem kijelölés és lebegő menü használatának a feltétele, hogy a Beállítások... opció be legyen kapcsolva.

Az OmegaCAD rendszerbe egy új, gyors és hatékony használati lehetősége, hogy a grafikus területen anélkül kezdeményezhetünk módosítási műveleteket, hogy előre meghatározzuk milyen elemmel milyen műveletet szeretnénk végrehajtani. A hierarchikus menü rendszer és az ehhez kapcsolódó szerszámos használatakor előre tudnunk kell, hogy milyen típusú elemmel, mit szeretnénk végrehajtani.

A lebegő menü és elem kijelölés használata bekapcsolt állapotában a grafikus munkaterület fölött a kurzor formája ilyen lesz: . A rendszer működése pedig a következő:

- A grafikus munkaterület fölött a bal oldali egérgomb lenyomásakor a kurzor alatti elemet kijelöli a rendszer, melyet a kiemelés színével megjelöl, és a jellegzetes, fogó pontjait megrajzolja.

- A grafikus munkaterület fölött a középső egérgomb (görgető kerék) lenyomásakor, a kurzor pozíciónál „megfogjuk” a rajzot. Ezt megváltozó kurzor jelzi. Ha lenyomva tartjuk a gombot és mozgatjuk az egeret, akkor az egérrel együtt mozog a rajz is a képernyőn. (Ablakozás zoom és vontatás görgető kerékkel) Ezen ablakozási művelet Pont bevitel közben is így használható!

- Ha a kurzor grafikus munkaterület fölött van és az egér görgető kereket forgatjuk, akkor az elforgatással arányos mértékű zoommolást végezhetünk, melynek középpontja a kurzor pillanatnyi helyzete. (Ablakozás zoom és vontatás görgető kerékkel) Ezen ablakozási művelet Pont bevitel közben is így használható!

- A grafikus munkaterület fölött a jobb oldali egérgomb lenyomásakor, a billentyűzet Shift gombja is lenyomott, akkor úgy zoommolhatunk, hogy a zoommolás mértékét az egér elmozdítás mértékével határozhatjuk meg. Ezt megváltozó kurzor jelzi. (Ha már megjelent a módosított zoommot jelző kurzor, akkor a billentyűzet shift gombot nem szükséges nyomva tartani!), akkor az egérrel elmozdulás arányában nő vagy csökken a zoom értéke, melynek középpontja a zoommolás indításkori kurzor pozíció. Ha az egeret felfelé mozgatjuk nő a zoom értéke, lefelé mozgatáskor csökken! (Ablakozás zoom és vontatás görgető kerékkel) Ezen ablakozási művelet Pont bevitel közben is így használható!

- A grafikus munkaterület fölött a jobb oldali egérgomb lenyomása és felengedésével a rendszer a kurzor mellett megjeleníti a lebegő menüt. A lebegő menü funkcióinak összeállítása az elem kijelölésektől függ. Ha nincs elemkijelölés, akkor egy a szerkesztési menükből összeállított menü csoport jelenik meg:

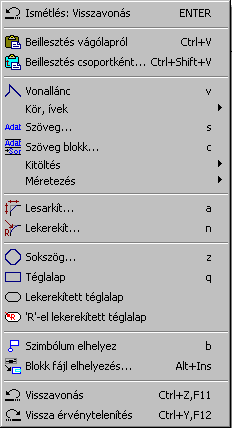

Rajzon való szerkesztés esetén

Szimbólum szerkesztés esetén

Ha van elem kijelölés, akkor a Műveletek a kijelölt elemekkel szerint összeállított lebegő menü jelenik meg.

A lebegő menü Pont bevitel közben is hívható. Akkor a végrehajtás alatt hívható funkciók gyűjteménye jelenik meg a lebegő menüben.
