A mutató kurzor méretének beállítása

Elérés:	Menü:	Beállítások
			Beállítások...
	Szerszámos:			Gomb:

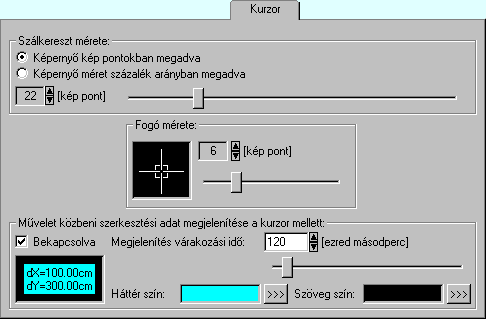

A panelon a mutató kurzor méretét, valamint a szerkesztés közbeni adat megjelenítést szabályozhatjuk:

Tartalom:

	Szálkereszt és fogó mérete
	Művelet közbeni szerkesztési adat megjelenítése a kurzor mellett

Szálkereszt és fogó mérete

Ha a bevan kapcsolva, a grafikus terület fölött a kurzor formája: lesz. A beállítási lapon a kurzor formáját és méretét állíthatjuk be.

'Szálkereszt mérete:'
	A szálkereszt méretét kétféle módon adhatjuk meg:
		Képernyő pontokban megadva
		Képernyő méret százalék arányban megadva

A szálkereszt méretét a méret beállítás módjának megfelelően a fel/le gombok segítségével egyesével növelve/csökkentve változtathatjuk. Ha a szálkereszt képernyő méret százalékában adjuk meg, akkor a teljes grafikus területet keresztező szálkereszthez 100%-ot kell megadni.
Állíthatjuk a szálkereszt méretét a csúszka segítségével is.

	'Fogó mérete:'
		A fogó a szálkereszt középpontjában megjelenő négyzet alakú terület. Az elem fogás során a rendszer ezen a területen belül, az itt beállított azonosító sugárral keresi a rajzon a grafikus elemeket.
		A fogó méretét kép pontokban adjuk meg a fel/le gombok segítségével egyesével növelve/csökkentve.
		Állíthatjuk a fogó méretét a csúszka segítségével is.

	Korlátozások/megjegyzések:
		A szálkereszt és fogó mérete csak a: bekapcsolt állapotában állítható!
		A fogó mérete [ 2 - 20 ] képpont között állítható!
		A szálkereszt mérete képpontokban [ 2 - 100 ] képpont között állítható!
		A szálkereszt mérete a képernyő százalékában [ 2 - 100 ] % között állítható!

Művelet közbeni szerkesztési adat megjelenítése a kurzor mellett:

Lehetőségünk van arra, hogy a 'Művelet közbeni szerkesztési adat megjelenítése a kurzor mellett' kapcsoló bekapcsolásával a végrehajtás alatt lévő funkció gumizása során a szerkesztett elem fő grafikus paramétereit megjelenítse a rendszer.

	Bekapcsolva	A szerkesztési adatok a kapcsoló bekapcsolt állapotában jelennek meg az alábbi paraméterekkel:
	'Megjelenítési várakozási idő:'	A szerkesztési adat a kurzor mozdulatlan állapotának kezdetétől ennyi idő múlva jelenik meg. [Az adat ezred másodpercben]
	'Háttér szín:'	A szerkesztési adat megjelenítési terület háttár színe. A színre, vagy a mellette lévő gombra kattintva a szín beállítási palettába jutunk.
	'Szöveg szín:'	A szerkesztési adat szöveg színe. A színre, vagy a mellette lévő gombra kattintva a szín beállítási palettába jutunk.

A beállítási adat szerszámok csak a funkció bekapcsolt állapota esetén érvényesek!

Példa a művelet közbeni szerkesztési adat megjelenítésre a Közép+pont+végpont [p] funkció ív végszögének megadásakor.

Korlátozások/megjegyzések:
