Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

'Phoenix Contact' Sorkapocs adattár: -Sorkapcsok

'Törzsadatbázisok kezelése' modul

Elérés:

Menü:

E L E K T R O Törzsadatbázis kezelés...



Nyomógomb:


Ez a fejezet tartalmazza a 'Phoenix Contact' sorkapcsokat. Az adatbázis felépítése azonos az OmegaCAD ELEKTRO általános sorkapocs adatbáziséval. A sorkapocs adatok három szintre tagoltak:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> A 'Phoenix Contact' online katalógus azon lapjának megtekintése, amely a kiválasztott elemhez tartozik. --->

Sorkapocs fajta:

Ez a szint a különböző felépítésű sorkapcsok csoportosítására alkalmas.

Típus:

Az azonos típusú sorkapcsok listája.

Ebben a kategóriában minden elem típus tulajdonsága azonos, és a következő egyedi tulajdonsággal rendelkezhetnek:

Sín [TS35]

a tartósín típusa

-

a hossz bonthatósága
(A listán való megjelenítése: a tartósín típusa jel után egy kötőjel, vagy az aktív típusé a 'Funkció:' ablakban.)

In [A]

a típus névleges árama

Un [V]

a típus névleges feszültsége

Amax [mm2]

a típusba köthető vezeték maximális keresztmetszete

X [mm]

a típus 'x' irányú mérete: Szélesség

Y [mm]

a típus 'y' irányú mérete: Magasság

Z [mm]

a típus 'z' irányú mérete: Mélység

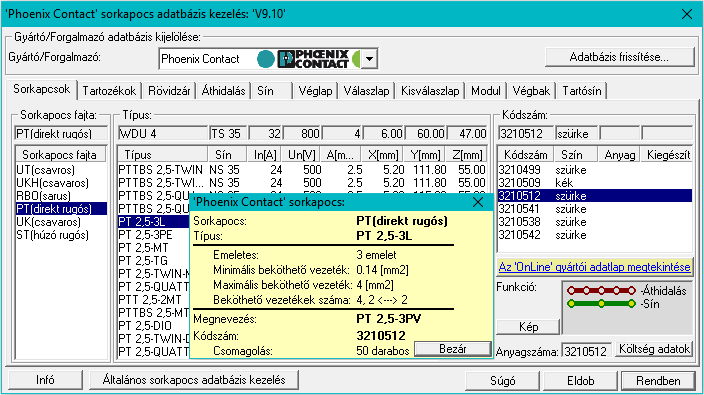

A sorkapocs típus áramköri tulajdonságait a kezelő panelon az alábbi ablak jeleníti meg. Az ablakban csak az a tulajdonság jeleneik meg, amellyel a 'típus' listában aktívan kijelölt sorkapocs rendelkezik.

Kódszám:

Az adott típuson belül a lehetséges sorkapcsok listája.

Ebben a kategóriában minden elem típus tulajdonsága azonos, és a következő egyedi tulajdonsággal rendelkezhetnek:

[kódszám]

a sorkapocs egyedi azonosítója
Ez sorkapocs rendelési száma, vagy az anyaglista modulban értelmezett cikkszáma, anyagszáma.

Szín

a sorkapocs színe

Anyag

a sorkapocs anyaga

Csomag/db

a csomagolási egység

A sorkapocshoz tartozó költség és egyéb adatok a Költség adatlapok megadása funkcióban kezelhetők.

A sorkapocs képe, ha van az adatbázishoz rendelve kép állomány a gomb megnyomásával tekinthető meg.


Tartalom:

'Phoenix Contact' sorkapocs tervezés

'Phoenix Contact' sorkapocs adattár

- Sorkapcsok

- Tartozékok

- Rövidzár

- Áthidalás

- Sínezés

- Véglapok

- Válaszlapok

- Kis válaszlapok

- Sorkapocs modulok

- Végbakok

- Tartósínek
